CAD中如何快速截取部分图形?

2022年4月20日
评论
686

我们在使用CAD软件进行绘图时,有时候只需要对图纸文件的局部进行编辑或者后期优化,那应该如何只截取部分图形呢?下面小编就给大家介绍具体的操作步骤。

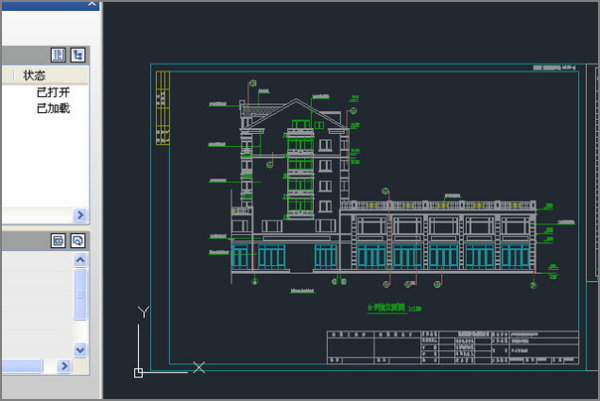

1.首先打开CAD制图软件,打开一张空图,然后输入XATTACH命令,将一张现成的DWG图纸作为外部参照插入进来。

CAD中如何快速截取部分图形?

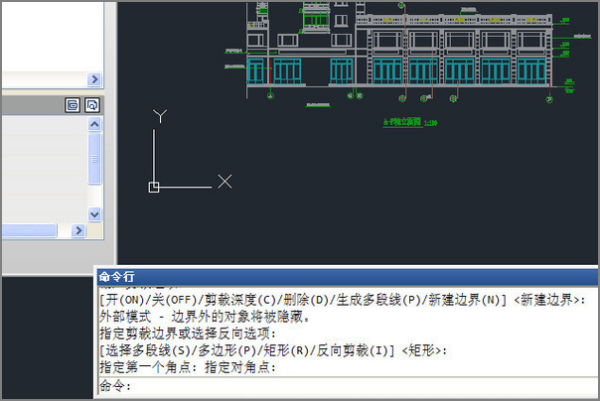

2.直接在命令行输入XCLIP命令,点击回车确认。根据命令行提示选择对象,选择刚刚插入的外部参照,回车确认。

3.查看默认选项,直接点击回车,命令行会提示当前的裁剪模式,并提示设置边界。

4.从选项可以看出在定义裁剪边界时可以选择已经绘制好的封闭多段线,可以绘制多边形或矩形,还可以设置反向裁剪,矩形显然是用的最多的,也是默认选项。直接回车确认,使用矩形边界,在视图中框用鼠标定义裁剪矩形的对角点。

5.确定边界矩形的位置后,矩形外侧的部分就被快速的截取了,效果图如下。

CAD中如何快速截取部分图形?

以上关于在CAD中快速截取部分图形的全部内容分享,感谢阅读。
