某地区旧桥改造新型13米跨径桥梁施工图参考

2022年5月24日
评论
117

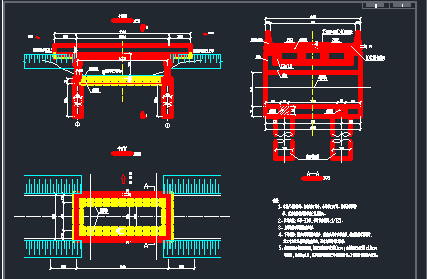

本套图纸为一套新建13米跨径桥梁,采用T梁,现浇施工,基础采用桩基础,桥台采用轻型桥台的改造图纸。

旧桥位于XX县XX镇区村村委,全长18.0m,全宽为6.0m。桥梁为3X4m石板拱桥,单拱圈净跨4m,厚度40cm,宽度6.0m,矢跨比1/5。拱上结构为实腹式。桥台为浆砌块片石重力式桥台,基础为浆砌块片石明挖扩大基础。桥梁纵坡为0,横坡2%。无栏杆。桥梁跨跃小溪,不通航。桥梁养护单位为XX县地方公路管理站,监管单位为XX县交通运输局。

桥梁主要病害:

(1)桥梁侧墙出现裂缝,裂缝宽度为2mm-5mm之间,拱圈砌缝砂浆脱落,空洞较多。

(2)桥梁过窄,没有设置护栏。

(3)拱圈跨度小,拱腹为实腹,桥梁泄水能力差,洪水期间,桥面在洪水位下。

某地区旧桥改造新型13米跨径桥梁施工图参考
