在设计阶段，运用BIM模型进行碰撞检查、净高分析和管综优化，可提前发现施工过程中的碰撞问题，有效地优化净高，既提升了项目空间品质，也减少了施工变更、节省了工期。
一、净高分析、管线综合
基于BIM模型的净高分析及管线综合工作能有效地给项目提效增益。与以往基于CAD的二维管综相比，在BIM软件上进行管综优化，能够更加直观、准确、更好地控制复杂节点，提出管线优化方案，进行管线问题梳理，深化设计并输出图纸，有效地提高净高，提升项目空间品质。

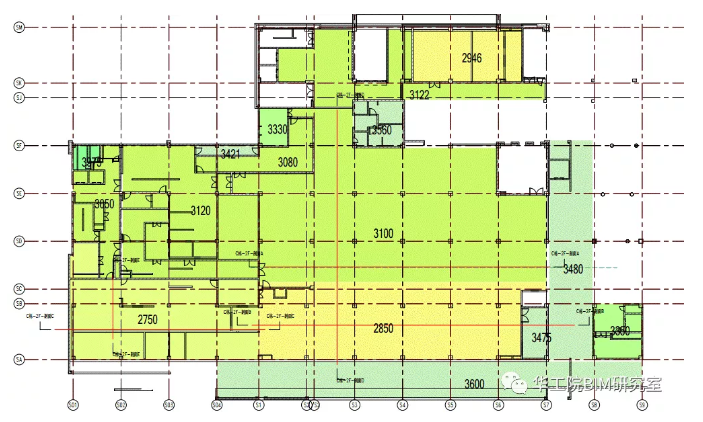

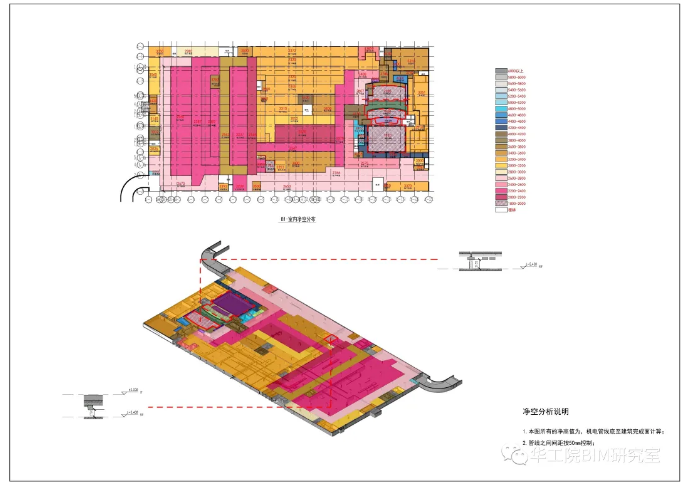

▲净高分析

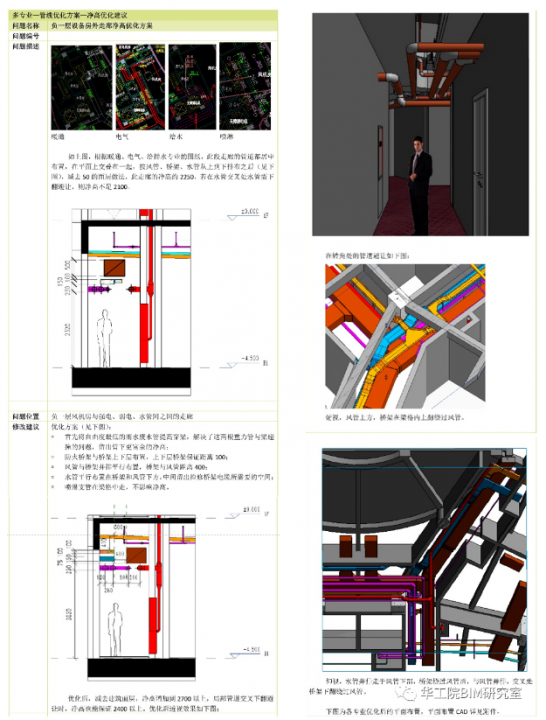

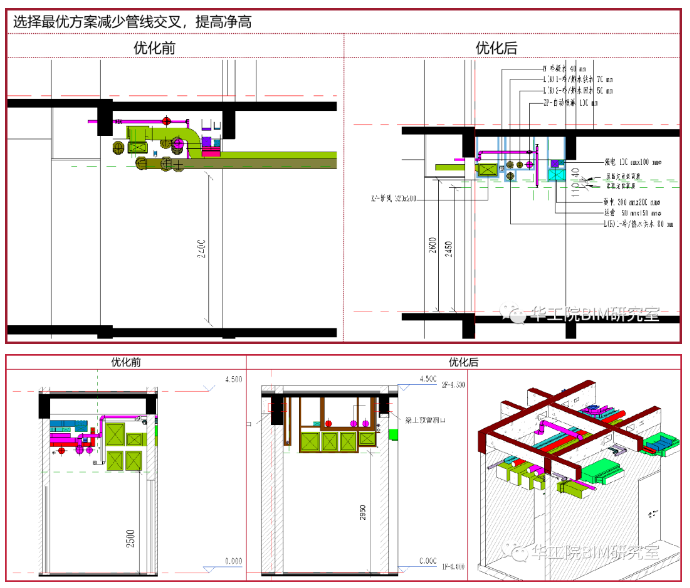

▲管线优化方案

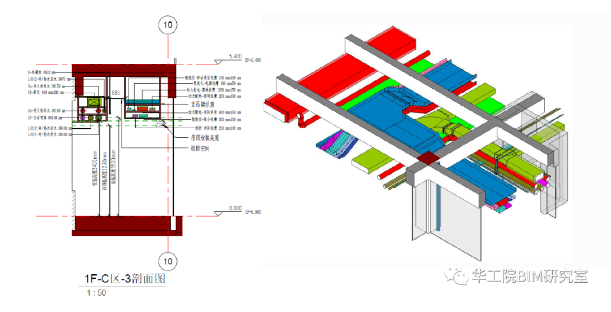

▲管线梳理

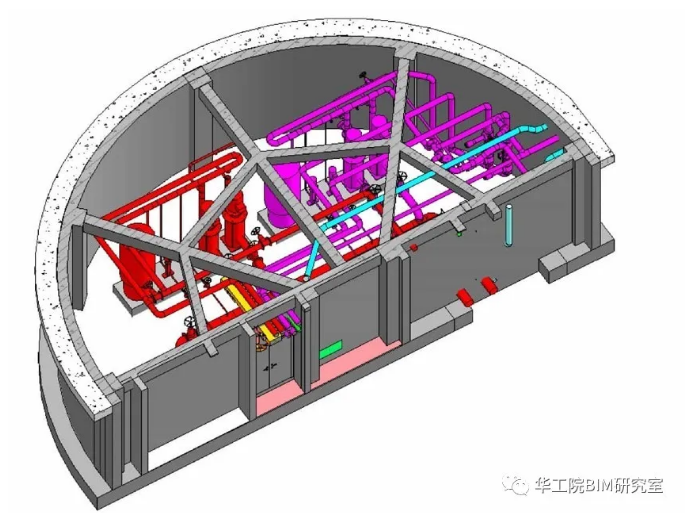

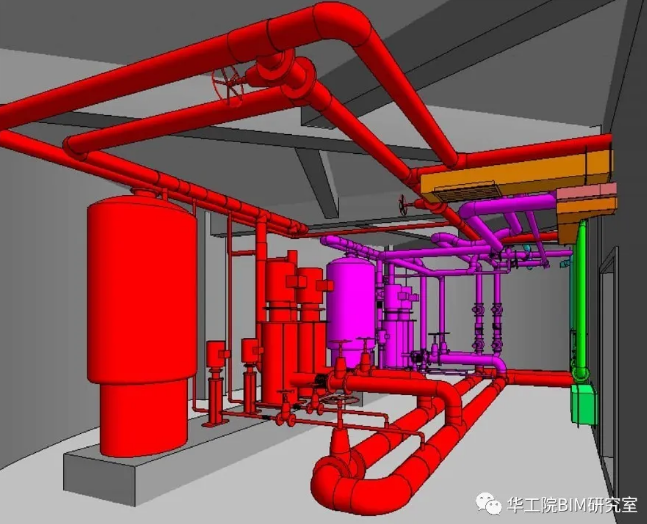

▲管线优化效果展示

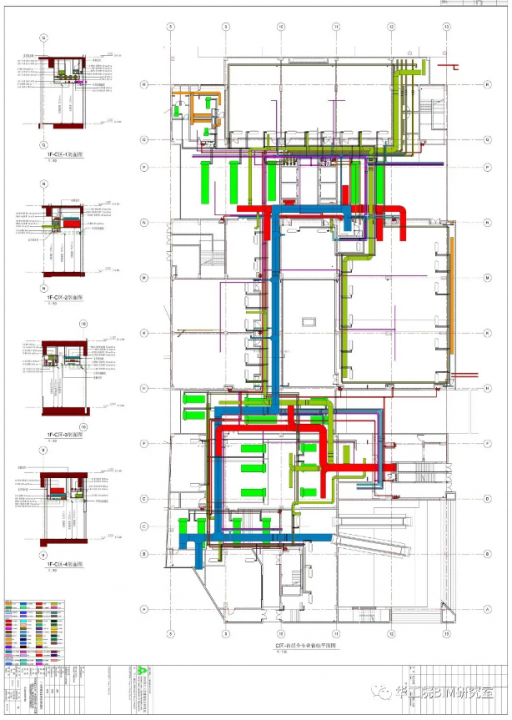

▲管综优化图纸成果
二、碰撞检查效益
BIM在提效增益方面的优势，同时体现在设计阶段进行的碰撞检查中。运用BIM提前发现施工过程中的碰撞问题，并协调各专业解决问题，能有效减少施工变更，节省工期。
在国际校区一期项目中，利用BIM技术进行碰撞检查，并对项目在施工图阶段发现的541个问题进行收益计算，累计规避的直接经济损失达762万元，避免总体工期延误14天，局部工期延误102天。

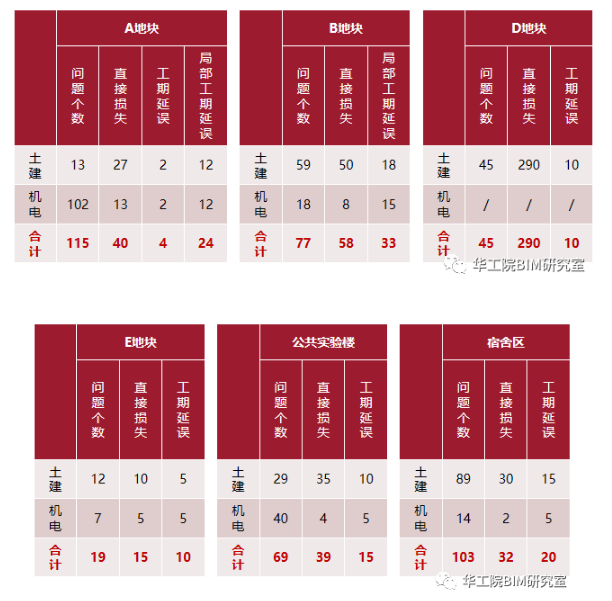

▲碰撞问题收益统计
