如何用方格网法计算场地的挖填方量?

2020年1月1日
评论
1,406

如何计算场地地形图和各方格网挖、填土方工程量?

【例】某建筑物场地地形图和方格网(边长a=20.0m)布置如图所示。土壤为二类土,场地地面泄水坡度ix=0.3%,iy=0.2%。试确定场地设计标高(不考虑土的可松性影响,余土加宽边坡),计算各方格挖、填土方工程量。

如何用方格网法计算场地的挖填方量?

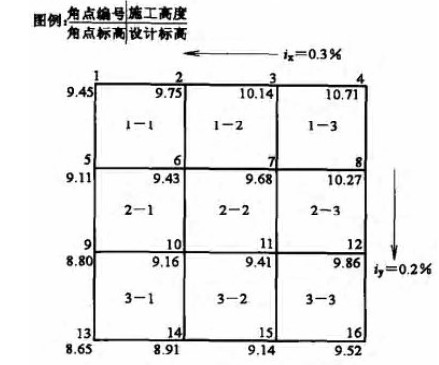

某场地地形图和方格网布置

【解】(1)计算场地设计标高H0

ΣH1=(9.45+10.71+8.65+9.52)m=38.33m

2ΣH2=2×(9.75+10.14+9.11+10.27+8.80+9.86+8.91+9.14)m=151.96m

4ΣH4=4×(9.43+9.68+9.16+9.41)m=150.72m

H0=(ΣH1+2ΣH2+4ΣH4)/4N=(38.33+151.96+150.72)/4×9m=9.47m

(2)根据泄水坡度计算各方格角点的设计标高:

以场地中心点(几何中心口)为H0,计算各角点设计标高为

H1=H0-30×0.3%+30×0.2%=(9.47-0.09+0.06)m=9.44m

H2=H1+20×0.3%=(9.44+0.06)m=9.50m

H5=H0-30×0.3%+10×0.2%=(9.47-0.09+0.02)m=9.40m

H6=H5+20×0.3%=(9.40+0.06)m=9.46m

H9=H0-30×0.3%-10×0.2%=(9.47-0.09-0.02)m=9.36m

其余各角点设计标高均可求出,详见图2-6。

(3)计算各角点的施工高度:

各角点的施工高度(以“+”为填方,“-”为挖方):

h1=(9.44-9.45)m=-0.01m

h2=(9.50-9.75)m=-0.25m

h3=(9.56-10.14)m=-0.58m

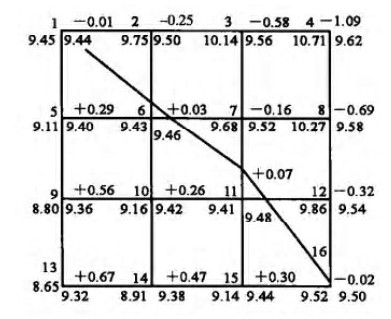

各角点施工高度如图所示。

如何用方格网法计算场地的挖填方量?

某场地计算土方工程量图

(4)确定“零线”(即挖、填方的分界线):

确定零点的位置,将相邻边线上的零点相连,即为“零线,如图所示。如1~5线上:X1=[0.01/(0.01+0.29)]×20m=0.67m,即零点距角点1的距离为0.67m。

(5)计算各方格土方工程量(以(+)为填方,(-)为挖方):

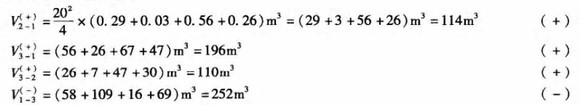

1)全填或全挖方格:

如何用方格网法计算场地的挖填方量?填或全挖方格计算

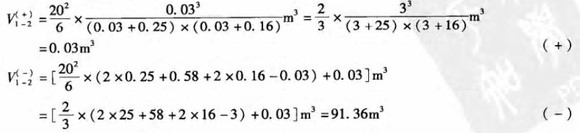

2)两挖、两填方格:

如何用方格网法计算场地的挖填方量?

两挖、两填方格计算

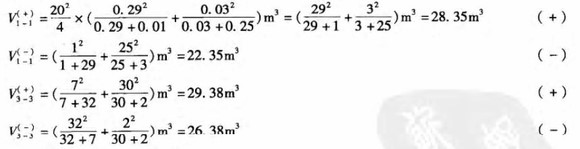

3)三填-挖或三挖-填方格:

如何用方格网法计算场地的挖填方量?

三填-挖或三挖-填方格计算

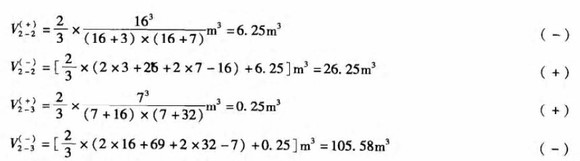

如何用方格网法计算场地的挖填方量?

三填-挖或三挖-填方格

将算出的各方格土方工程量按挖、填方分别相加,得场地土方工程量总计:

挖方:503.92m2

填方:504.26m2

挖方、填方基本平衡。

清单工程量计算见表。

表  清单工程量计算表

序号项目编码项目名称项目特征描述计量单位工程量
1010101002001挖土方二类土m2503.92
2010103001001土方回填二类土、夯填m2504.26
