CAD中使用REGION命令创建面域的方法

2021年1月30日
评论
131

在使用CAD制图时,创建面域是十分常用的功能,选择一个封闭图形将其以面域的形式保存下来可以方便后续的查询面积体积等处理。CAD中创建面域的方法有几种,比如在创建边界的时,将边界类型选择为面域,则创建出来的边界直接就作为面域保存了。本文将给大家介绍使用REGION命令创建面域这一方法。

1.使用CAD软件打开一个需要创建面域的图纸文件,缩放到合适的显示位置;

2.在命令行中输入【REGION】,点击回车键启动面域命令;

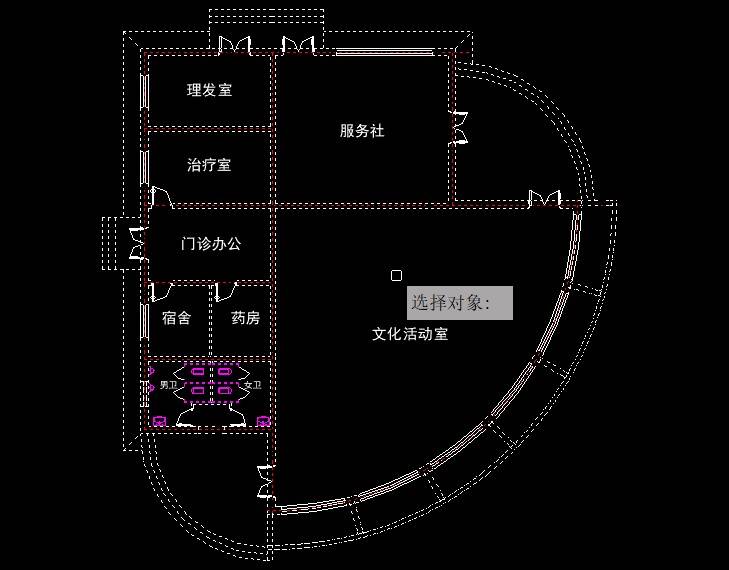

3.在命令行中输入【ALL】选择全部对象作为要创建面域的对象,并按回车键确认;

CAD中使用REGION命令创建面域的方法

4.当所选中对象可以建立多个封闭区域时,系统会自动检测分析出可以构成的封闭区域的数量,且同时创建多个面域,并会在命令栏中提示所创建面域的数量.

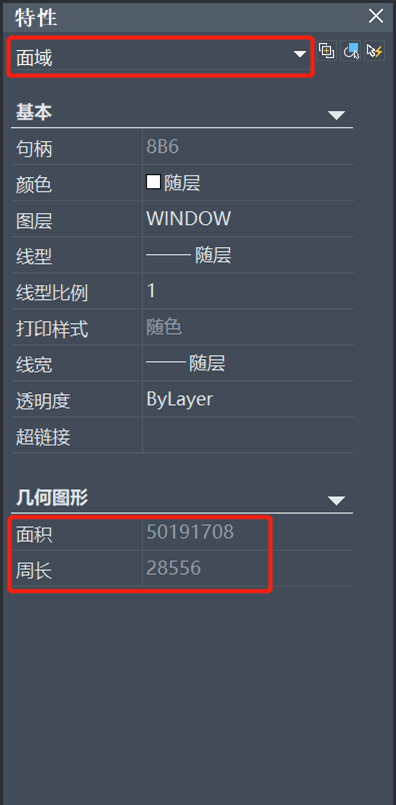

5.创建面域操作完成后,从图形的表面看不出具体的变化,在点击表示墙体的直线后,通过CAD软件页面右边特性栏显示内容可知创建了面域对象,如图所示:

CAD中使用REGION命令创建面域的方法

面域对象可查询其周长、面积等信息,可用于从二维图形生成三维图形。

以上就是CAD中使用REGION命令创建面域的方法,希望对你有所帮助!
