遇到打开CAD图纸崩溃、图纸卡顿问题该如何解决?

2021年2月8日
评论
2,159

鉴于有多次图纸崩溃、图卡的历史,在此将解决经验分享给有同样烦恼的小朋友们,希望能尽量给你们提供一些头绪。

图纸崩溃

图纸崩溃有两种情况:一是图纸打开就崩溃,CAD死机,跳出崩溃警告窗口;二是画图过程中,忽然卡住然后CAD跳出崩溃警告窗口。

1.图纸打开即崩解决办法

这种情况说明是图纸问题。

步骤1:图纸如果是别人发过来的,联系对方,让对方将图面中你不需要的东西全部删除,并对图纸进行pu清理。不转t3,如果有版本差异,尽量转t8。一般情况下,这种处理后,就算图纸会崩溃,不会打开即崩。

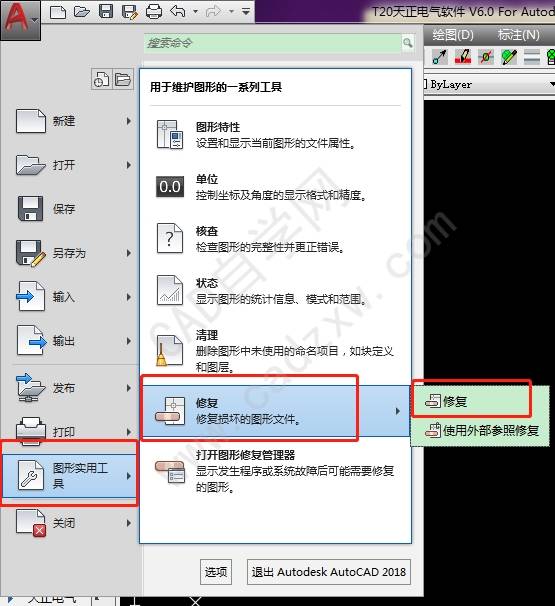

步骤2:图纸是自己的,打开即崩的。先打开CAD杀毒软件,进行CAD杀毒。然后打开CAD软件,不要打开图纸,在菜单栏,单击修复,选择图纸,将图纸进行修复,修复完成后会自动打开图纸。

遇到打开CAD图纸崩溃、图纸卡顿问题该如何解决?

如果修复仍不成功,请同事或朋友帮忙,看对方电脑是不是能够打开,如果能,拜托ta帮你按照步骤1处理下图。

步骤3: 如果图纸崩溃情况,在你电脑上近期是频繁发生的。那么建议重装下中望CAD

2.画图过程中图纸突然崩了

这种情况,基本崩的图纸重新都可以打开,重要的是如何找回崩前未进行操作的图纸。

步骤1:图纸突然崩溃时,通常会跳出崩溃警告窗口,一定要选择自动保存恢复选项。然后,在图纸文件夹中找recover后缀的图纸,修复即可,基本可以修复到图纸崩前的操作。

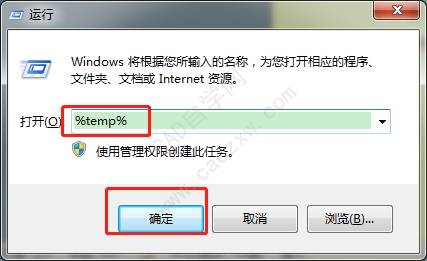

步骤2:如果崩溃时,没点自动保存生成恢复选项。那么就找临时文件。键盘直接快捷键Window+R,也可以在开始处,打开运行窗口,输入%temp%,打开CAD的临时文件保存文件夹。找与图纸同名,扩展名为.sv$的文档,将扩展名改为.dwg。即可恢复崩前图纸。

遇到打开CAD图纸崩溃、图纸卡顿问题该如何解决?

3、图纸卡

图纸卡,最常遇到,也最烦人。因为图纸卡的原因不明确。只能尽量用最短的时间来解决它,尤其是在急着交图的时候。

步骤1:对图纸进行pu清理操作。仍卡,便进行核查,然后修复。

步骤2:仍卡,便将图纸你需要的部分框选,通过写块WBLOCK操作,另行创建新文件。通常卡的时候,复制粘贴会更卡,所以这里不建议复制到一个空白dwg中的操作进行,另行建立文件。

步骤3:如果图纸卡到,写块操作过程发生崩溃。那么关闭软件,再次打开软件,以参照形式,将图纸插进来,绑定成块。爆开,然后通过写块WBLOCK操作,建立新文档。

步骤4:如果图纸卡的情况,在你电脑上近期是频繁发生的。那么建议重装下CAD。

注:如果你的图卡情况是这样:图纸A不卡,图纸B不卡,但是需要将图纸B中的某一部分复制到图纸A中,在复制过程中发生了卡图。

那么,还是上述思路,将你需要复制的部分,选个基点,WBLOCK写块出去(比如命名为C),然后在图纸A中以参照形式插入C,绑定参照,C会以块的形式插入到A中,爆开即可。如此,便可实现。

总结

图纸崩溃和图卡,这是设计打工人们的常态。至今没有什么一劳永逸的方法。所以遇到时,最好的是稳定心态,无论图要的多急,你的心不能急躁。

可能有些盆友会说,心态谁都知道,不是你的图崩溃了,你当然会强调心态重要。不,如果节点确定,图纸就是崩到不能完成,你的心态就是用来去做不能按时交图的沟通工作。好的沟通前提是,你的沟通态度要好。试想一个心态放松的人,怎会与人发生争吵。事欲速则不达,心越急事越艰。
