使用CAD制图时,用户可以通过将多段线转换为样条曲线的方式来创建样条曲线,本文将演示一下如何将多段线转换为样条曲线。

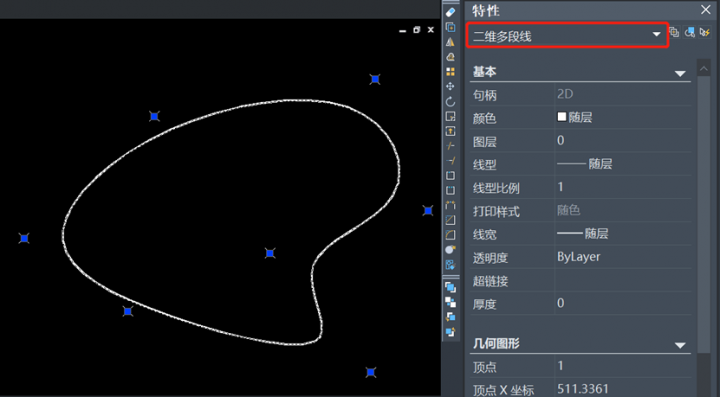

1.使用CAD软件打开一个具有多段线的图形文件;

多段线转换为样条曲线最简单直接的方法

2.单击【绘图】面板的【样条曲线】按钮,或直接输入【SPLINE】按回车键,启动样条曲线绘制命令;

3.在命令提示下,输入【O】按回车键,选择对象;

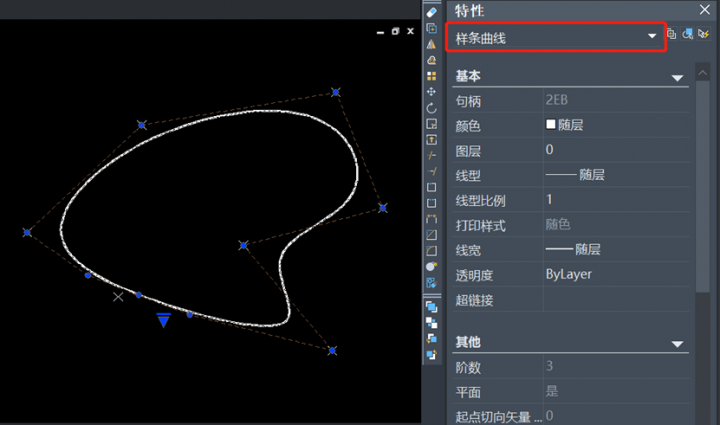

4.选择要转换为样条曲线的多段线,按回车键结束命令。

多段线转换为样条曲线最简单直接的方法

需要注意的是,并不是所有多段线都可以直接转换为样条曲线,只有用PEDIT命令进行样条曲线拟合的多段线才可以转换为样条曲线。
