占地150平米的两层水暖电结构各专业齐全的别墅图纸

2021年2月16日
评论
576

本套别墅图纸水暖电结构施工图全套图纸,可直接用来指导施工。

整个建筑的占地面积:150.95平方米,建筑面积:279.93平方米;建筑层数:二层。结构形式为框架结构

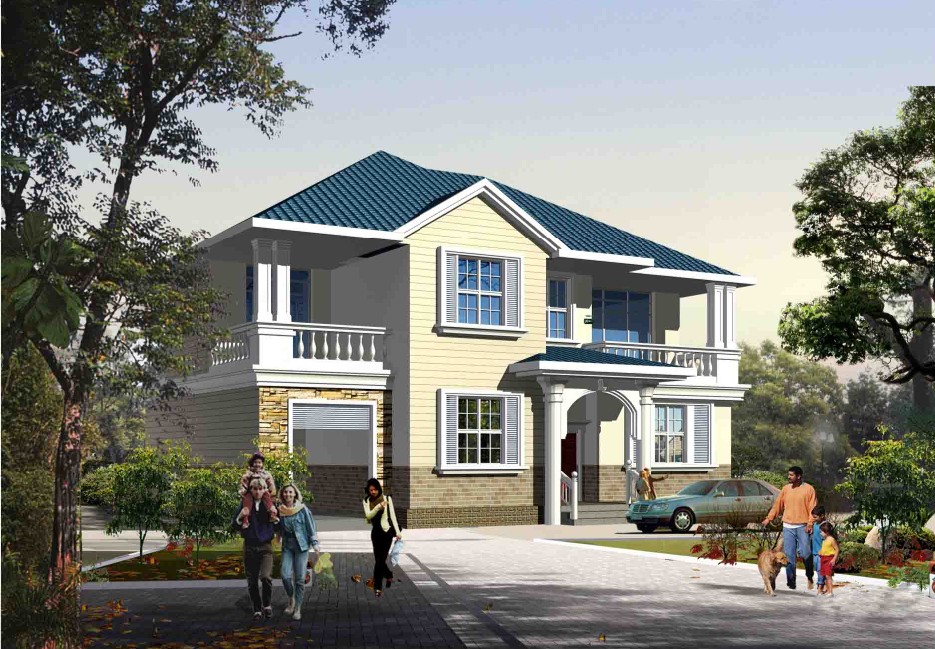

本套别墅设计资料效果图为JPG格式,施工图为DWG格式,均可用A3或者A2纸张打印出图!门面宽14.34米*进深11.34米。

户型为单家独院式,占地面积150.95平方米,居住建筑面积279.93平方米,框架结构。一层设有门厅、客厅、卧室2间、卫生间、车库、厨房、餐厅;二层设有主卧室带衣帽间、卫生间、露台,卧室2间,卫生间、活动室带露台、书房。

本户型采用坡屋顶,外观造型简洁大方,色彩明快,房间尺度设计适宜,空间利用率高,富有时代气息。

占地150平米的两层水暖电结构各专业齐全的别墅图纸

本套图纸有施工图38张,效果图1张,打印(效果图为彩图,施工图为A3大图)。开间:14.34米,进深:11.34米,占地面积:150.95平方米,建筑面积:279.93平方米;

图纸目录:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、门窗表、楼梯平面图、1-1剖面图、节点详图;
结构设计说明、基础平面布置图、基础详图、一层柱结构平面图、屋顶柱结构平面图、一层梁结构平面图、屋顶梁结构平面图、一层结构平面图、屋顶结构平面图、楼梯结构图;

给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、给排水系统图;
电气设计说明与图例、配电系统图、弱电系统图、总等电位联结端子板作法、等电位联结端子作法、局部等电位联结作法、总等电位联结系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、效果图等。

设计功能:一层:门厅、客厅、2卧室、厨房、餐厅、卫生间、车库;二层:活动室(附露台)、主卧室(附衣帽间,卫生间,露台)、2卧室、书房、卫生间。

本套图纸的参考造价:28万左右。造价成本不高,非常适合年轻人居住选择。

提取码:

此处为隐藏的内容
本资料为站内注册会员免费下载,注册后并登录,即可查看提取码。
点此获取邀请码注册会员
