CAD使用小技巧:拉长命令的应用

2021年3月9日
评论
23

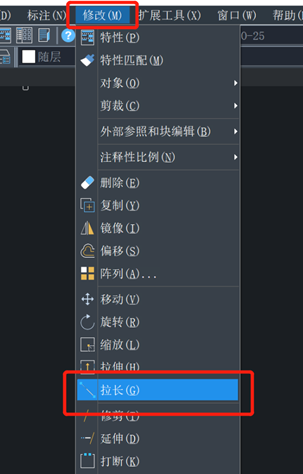

CAD中,拉长命令可以修改选择对象的长度,或圆弧的包含角。在命令行输入命令LENGTHEN(别名:LEN)即可执行,或者在界面上方的菜单项依次点击“修改”、“拉长”。

CAD使用小技巧:拉长命令的应用

使用此命令的“动态”、“递增”、“百分比”、“全部”分支可以更改对象的长度或者圆弧的包含角。下面我们来看看具体的应用

一,动态

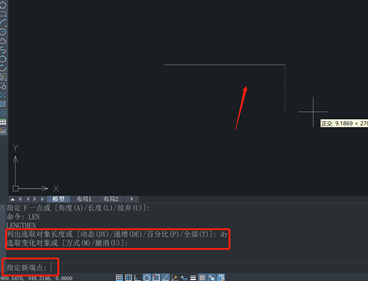

执行拉长命令后根据命令提示在命令行输入DY,然后按回车键。

CAD使用小技巧:拉长命令的应用

将开启“动态拖动”模式。选择好要更改长度的对象后,通过拖动鼠标来选取对象的一个端点改变其长度。其他端点保持不变。

CAD使用小技巧:拉长命令的应用

二,递增

执行拉长命令后根据命令提示在命令行输入DE,然后按回车键。

CAD使用小技巧:拉长命令的应用

它以指定的长度为增量修改对象的长度,该增量从距离选择点最近的端点处开始测量。输入指定长度后,按回车键。然后选择对象即可。

CAD使用小技巧:拉长命令的应用

若选取的对象为弧,增量就为角度。若输入的值为正,则拉长扩展对象,若为负值,则修剪缩短对象的长度或角度。

三,百分比

执行拉长命令后根据命令提示在命令行输入P,然后按回车键。

CAD使用小技巧:拉长命令的应用

即指定对象总长度或总角度的百分比来设置对象的长度或弧包含的角度。

CAD使用小技巧:拉长命令的应用

四,全部

执行拉长命令后根据命令提示在命令行输入T,然后按回车键。

CAD使用小技巧:拉长命令的应用

即指定从固定端点开始测量的总长度或总角度的绝对值来设置对象长度或弧包含的角度。

CAD使用小技巧:拉长命令的应用
