CAD中使用圆角命令不用修剪就可变圆滑的方法

“圆角”是我们在CAD中最常使用的功能之一。圆角命令为FILLET（命令别名: F），可为选定对象创建圆角。

可创建圆角的对象包括：圆弧、圆、椭圆、椭圆弧、直线、多段线、射线、样条曲线和构造线。

如果我们在倒圆角之后不想把角修剪掉，应该怎么做呢？

1，命令行输入命令F，然后按空格键。或者依次单击菜单“修改”»“圆角”。

2，根据命令提示输入 t（修剪）。此步骤为设置是否修剪选定边使其延伸到圆角弧的端点。

3，按回车键执行下一步。根据提示“修剪模式”输入n。

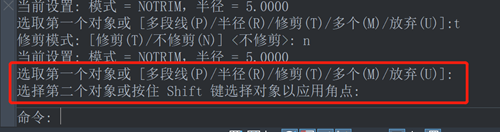

4，然后按回车键。依次选择要进行圆角的对象。 下图为命令行提示。

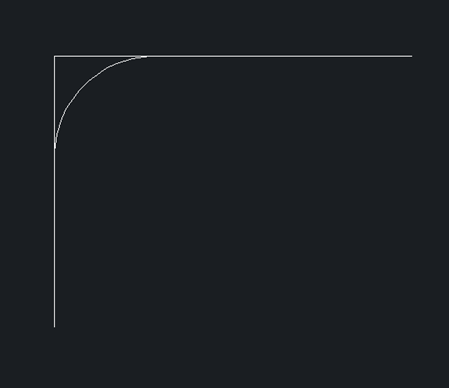

5，就可以得到一个没有修剪过的圆角了，如下图所示：

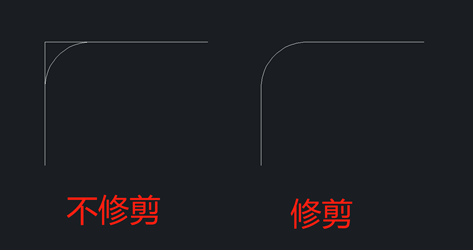

下图为倒圆角不修剪和修剪的对比图。

以上就是CAD圆角而不修剪的方法步骤。
