CAD中设置标注关联的方法技巧有哪些？

在中望CAD中，标注关联即标注能随着图形的变化而改变，这样可以提高图纸编辑的效率，更改图形后不需要在重新进行标注，可以减少不必要的工作量，本文将给大家介绍标注关联的设置命令。

标注是否关联可以用变量DIMASSOC控制，即在命令行中输入该变量命令，设置变量值：

变量值设置为0时，新建的标注将是独立的标注对象，标注中的各个元素互不关联；

变量值设置为1时，标注中的各种元素组成一个单独的对象，但其与图形不关联；

变量值设置为2时，标注将于图形相互关联（系统默认情况下，该变量值为2）

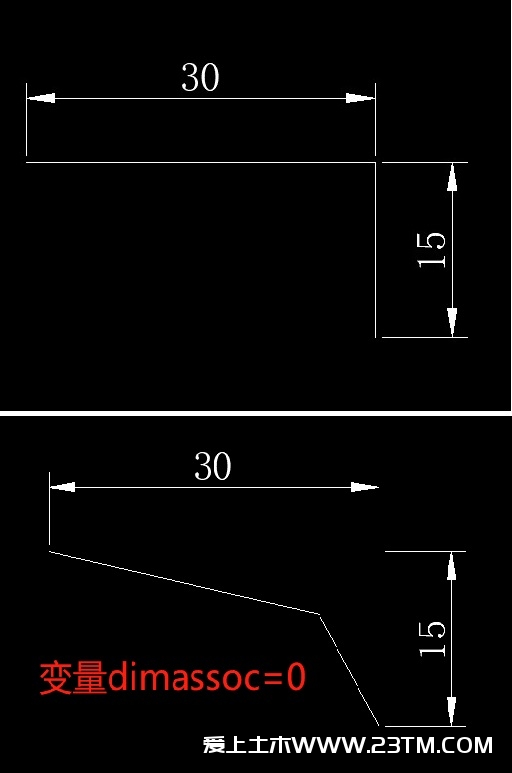

例如捕捉一条直线的两个端对对其进行线性标注，若将系统变量设置为0/1时，标注将不随着图形变化而改变，如下图所示：

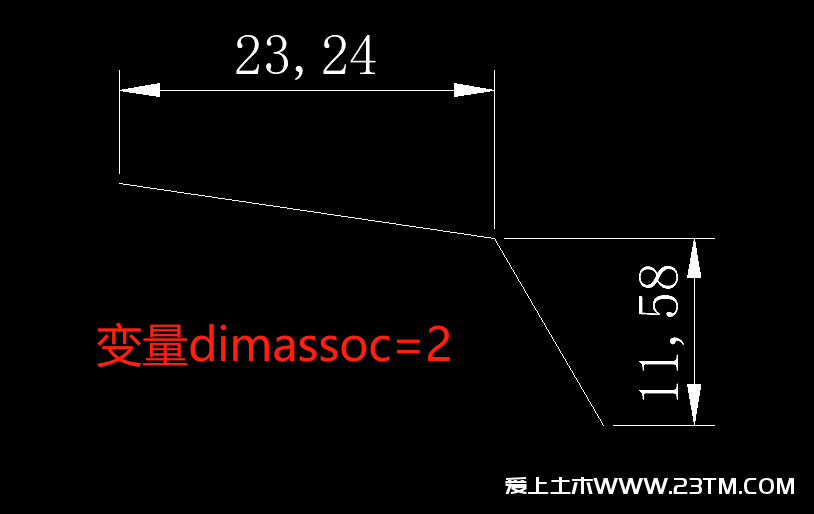

在系统默认情况下，当拖动直线夹点改变直线长度时，标注会自动跟随变化，如下图所示：

除此以外，如果在布局空间标注视口中的图形，标注关联后可以使图纸空间的标注值与模型空间的标注值一致。
