在绘图时我们有时知道具体的坐标值，有时只知道角度和距离，由于已知条件不同，我们需要用不同方式来定位点，CAD软件因此提供了多种坐标输入方式。在中望CAD软件中，坐标的输入方式有“相对坐标”和 “绝对坐标”两种，那么这两种坐标之间有什么区别呢？在我们日常制图中应该如何去使用？

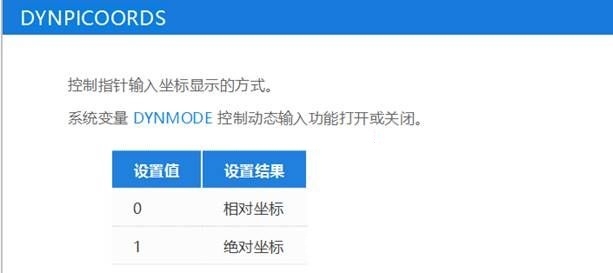

CAD系统中控制坐标输入方式的系统变量为DYNPICOORDS，当该变量设置值为0时，代表坐标输入为“相对坐标”。
当该变量设置值为1时，代表坐输入为“绝对坐标”，在系统默认情况下，该变量值为0，即需输入相对坐标。
绝对坐标：就是直接输入相对坐标原点的各轴向的距离或角度。输入绝对坐标时, 在命令栏键入点位置坐标。
在CAD中调用绝对坐标，只需要将DYNPICOORDS的值改成1
举个例子：画起点坐标（100,200）长400，宽300的矩形

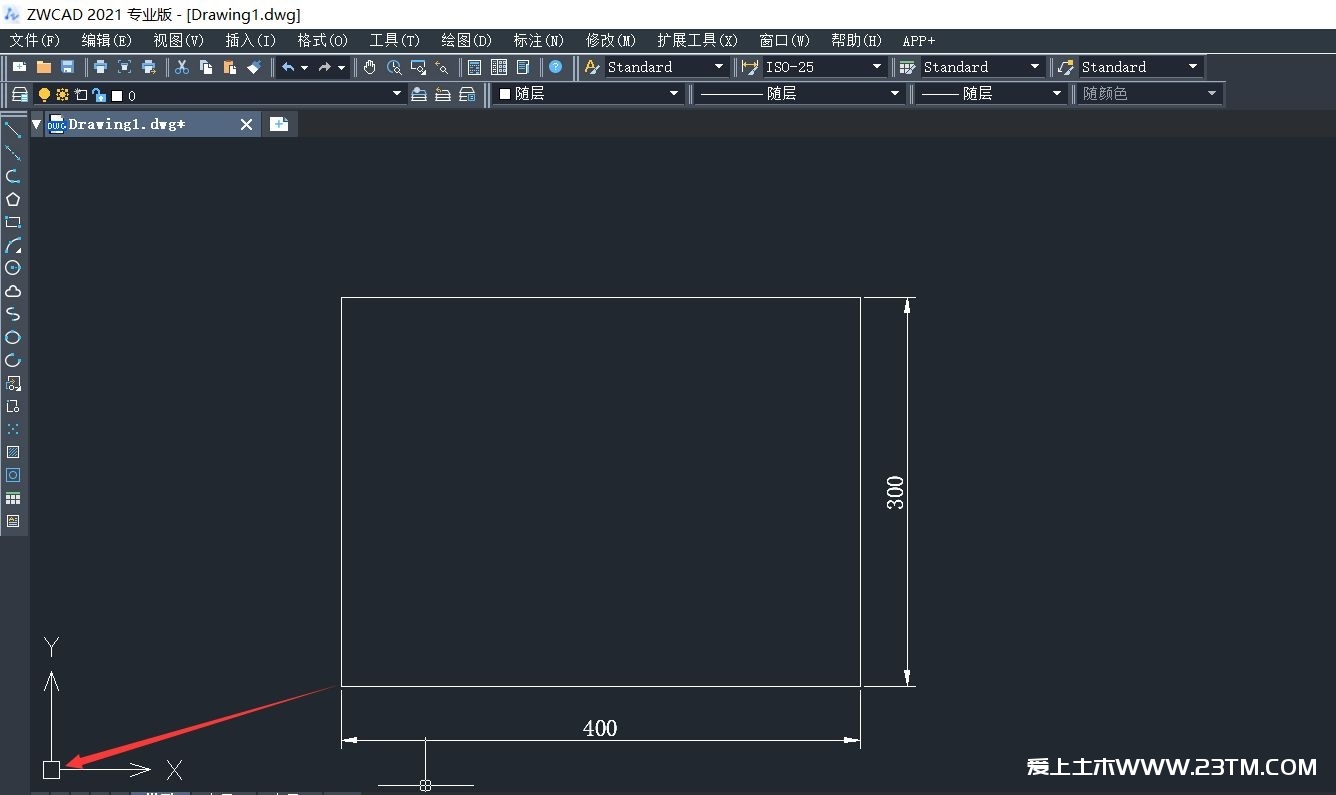

如图所示：输入第一点（100,200）是相对于用户坐标系原点，
第二点还是相对于世界坐标系原点，此时第二点坐标为（500,500），不参考矩形的第一点，而是参考坐标原点，这就是绝对坐标
在CAD中调用相对坐标，只需要将DYNPICOORDS的值改成0
举一个例子：画起点坐标（100,200）长400，宽300的矩形
输入第一点（100,200）时相对于世界坐标原点
第二点时则是相对于的矩形的第一点坐标（100,200）这就是CAD中默认的相对坐标
