CAD图形缩放过程中保留源对象的方法

2021年4月7日
评论
2

CAD软件的缩放命令SCALE(别名:SC)能以一定比例对选取对象进行放大或缩小。如何缩放图形时保留源对象呢?下面是具体的方法步骤:

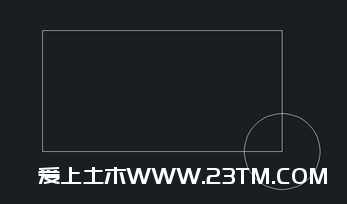

1,如下图,我们要放大这个圆,并且保留原始的圆。

CAD图形缩放过程中保留源对象的方法

2,依次点击菜单项:的“修改”»“缩放”。或者在命令行键盘输入“SCALE”,按回车键确定。

3,根据命令框的提示选择对象,确认按回车键。本文选择圆为对象。

4,接下来,根据命令行提示指定基点,鼠标点击一下即可。基点的含义为“指定一个点,作为缩放的中心点。选取的对象将随着光标的移动幅度的大小放大或缩小。”

5,提示“指定缩放比例”,输入C,确认按回车键。

6,然后输入缩放比例,确认按回车键。当输入的比例值大于 1 时,则放大对象,若为 0 和 1 之间的小数,则缩小对象。这里输入2。

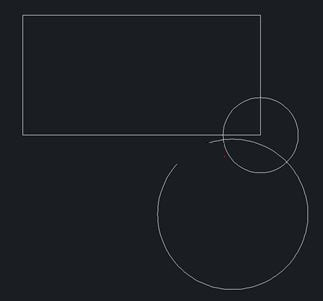

7,完成。如下图所示,不仅放大了图形,还保留了源对象。

CAD图形缩放过程中保留源对象的方法

以上就是缩放CAD图形并且保留源对象的方法。
