CAD中消除重合或重叠对象的方法

2021年4月8日
评论
7

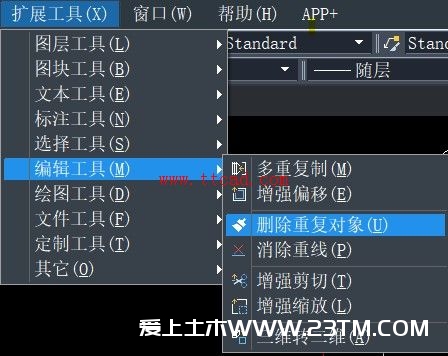

中望CAD中有两个用于消除重叠或重合对象的拓展工具——删除重复对象和消除重线,这两个工具不仅可以用于处理重合的直线、圆、多段线等线性对象,还可以处理完全重叠的图块、文字、标注、面域等各类对象,除此之外,还可以特殊处理部分重叠的二维和三维多段线、圆弧、直线等。利用好这个功能不仅可以清除图纸中的冗余图形,还可以避免由于图形重叠引起的编辑、打印等问题。

CAD中消除重合或重叠对象的方法

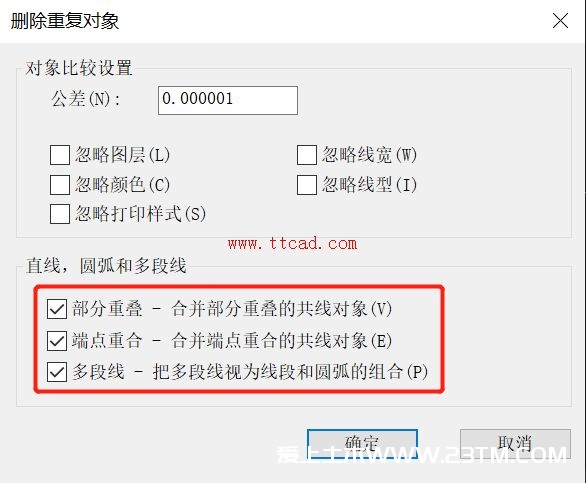

相比于消除重线功能,“删除重复对象”的使用稍微复杂一点,但功能也会更强大,点击“删除重复对象”按钮后,会弹出下图对话框,在这里可以勾选对于“部分重叠”“端点重合”等直线、圆弧和多段线的特殊处理方式,在一些特殊情况下也可以忽略其中的一些属性,如颜色、线宽、线型等,对于这些属性不同的重叠对象也进行消除处理。。

CAD中消除重合或重叠对象的方法

下面用几个实例为大家演示这两个功能的具体使用操作:

一、删除完全重合的对象

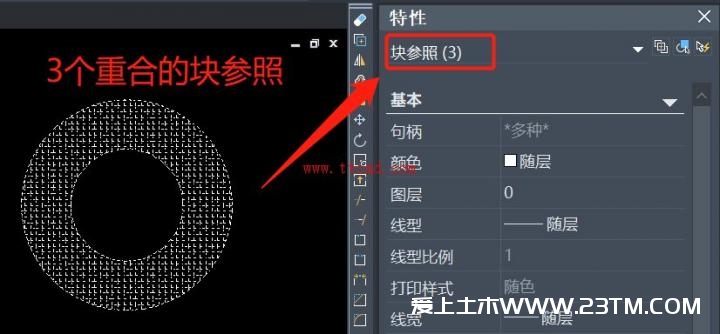

如下图所示,有三个图块重合在一起了,一般情况下我们只需要保存一个图块即可,所以需要删去多余的重合图块,对于这种情况,我们可以直接使用“消除重线”功能。

CAD中消除重合或重叠对象的方法

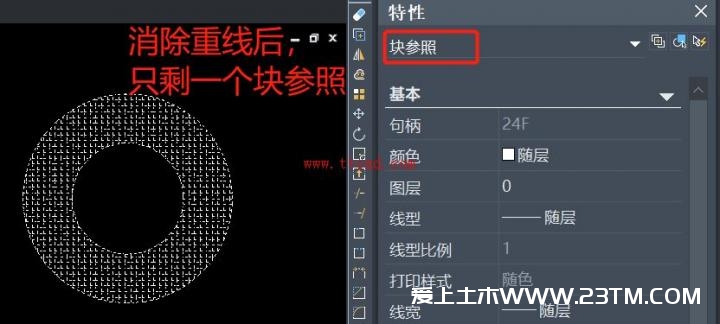

框选中这三个图块,单击“消除重线”按钮后,系统就会自动执行命令,并将多余图块删除,效果如下图所示:

CAD中消除重合或重叠对象的方法

二、部分重合的同心圆弧合并为一个圆弧

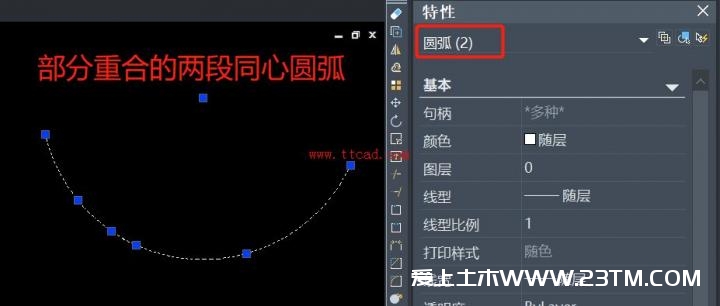

对于如下图所示的部分重合的两端同心圆弧,我们可以使用“删除重复对象”功能进行处理。

CAD中消除重合或重叠对象的方法

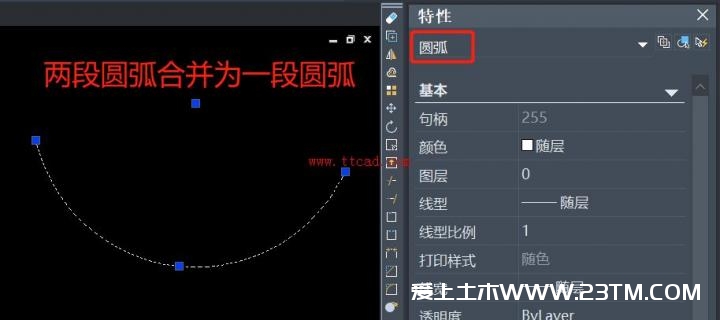

框选住这两段圆弧,单击“删除重复对象”按钮,在弹出的对话框中勾选“部分重叠——合并部分重叠的共线对象”复选框,然后点击“确定”,即可将两段部分重合圆弧合并为一整段圆弧,效果如下图所示:

CAD中消除重合或重叠对象的方法

三、直线与多段线部分重合的处理

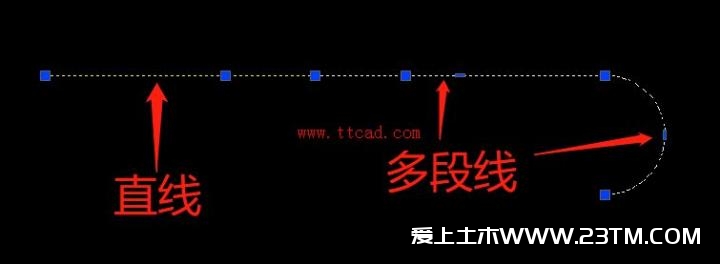

如下图所示,黄色的直线与白色的多段线在直线部分发生了部分重合,这时使用“删除重复对象”功能可以是重复部分删去,并将多段线拆分为直线与多段线圆弧,然后再将直线部分与左边的黄色直线组合为一条黄色直线。

CAD中消除重合或重叠对象的方法

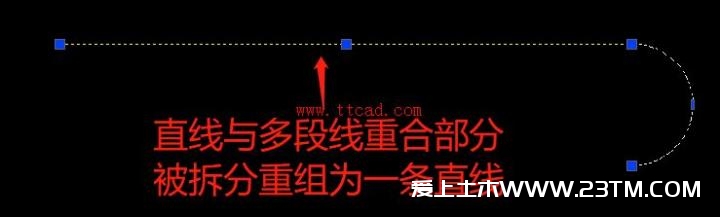

框选住直线与多段线,单击“删除重复对象”按钮,在弹出的对话框中勾选“忽略颜色”“部分重叠——合并部分重叠的共线对象”和“多段线——将多段线视为线段与圆弧的组合”这三个复选框,然后点击“确定”,这样系统就会将多段线拆分,并将拆分出来的直线部分与黄色直线重组为一条新的直线,效果如下图所示:

CAD中消除重合或重叠对象的方法
