CAD中0图层和其它图层有什么区别?

2021年4月9日
评论
210

在CAD中,新建的图都会默认有一个0图层,0图层和其它的图层究竟有什么不同呢?

CAD中0图层和其它图层有什么区别?

今天来讲一下CAD中0图层和其它图层的区别:

1,我们使用CAD时常常要新建很多图层,为了绘图时的方便。其它图层随意重命名,如果其它图层上没有图形,可以清理图层或删除这个图层。但是就算0图层上没有任何图形,也不能删除。

2,图纸作外部参照插入至其它图纸时,外部参照的0图层使用的是当前图纸0图层的属性。

3,在0图层上画图形并制成图块,然后将图块插入至其它图层,图块中的图形也会在插入的图层中,这样方便通过图层来控制图块的颜色和显示等属性。

下面将通过例子来具体看看(在创建图块前,图形在0图层)

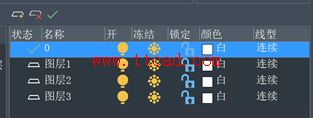

先在0图层绘制三个圆,分别设置颜色为随层、随块、蓝色,在图层1上绘制一个圆,设置颜色为随层,在图层2上绘制一个圆,设置颜色为随层。

将图层调整至0图层中并进行块创建,设置完成后,将图层设置至其它的图层中,然后插入刚刚创建好的图块。

我们可以看到,原先在0图层的图形全部移动至图层3了(图层3是黄色),颜色设置为随层和随块的圆的颜色都变为黄色了,虽然蓝色的圆颜色不变,但是也在图层3上。

在图层管理器或图层列表中关闭0图层,可以发现原先在0层上的图块中的三个圆全部消失,而新插入到图层3的圆这三个圆是存在的。创建图块是在0图层的图形将移动到图块所插入的图层中,而原先不是0图层的图形(红色和绿色的圆)不管插入至哪个图层,都是在原先的图层。

倘若图形绘制至其它图层上并且做成图块,不管图块插入至哪一个图层中,图块内的图形都是在原来的图层上。关闭原图形所在图层,图形不会显示;如果图形的属性是随层的,它的属性跟随原图层变化,而不随所插入的图层变化。

一般来说,0图层是用来存放块的,块,动态块,外部参照。把图块的图形放在0图层上可以在我们插入到任意到图形时,默认为当前图形的图层,这有利于我们对图形文件的控制。
