CAD中画角平分线的四种方法汇总

2021年4月16日
评论
161

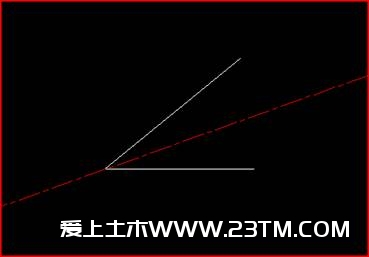

1.利用构造线命令
打开中望CAD,点击“绘图”工具栏上的构造线按钮,选择“B”参数,这个参数的作用是二等分,然后捕捉需要平分的已知角顶点,再按照提示分别选择两条边上的任意一点,此时一条角平分线就出现了。

CAD中画角平分线的四种方法汇总

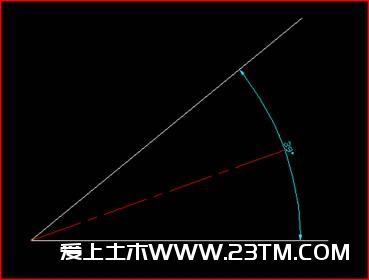

2.利用标注命令

可以首先对这个已知角进行标注,至于标注参数的设置不用去管它,然后点击“绘图”工具栏上的直线按钮,两个起始点一个就用角的顶点,另一个选择角度标注圆弧的中点即可,当然最后不要忘记将角度标注删除。

CAD中画角平分线的四种方法汇总

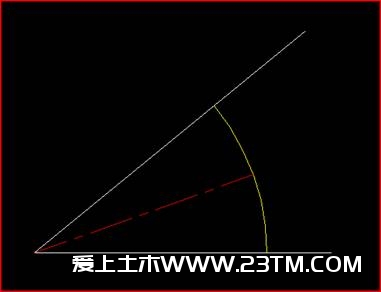

3.作辅助圆

以已知角顶点为圆心,作一个任意半径的辅助圆,但要保证这个圆与已知角的两条边相交,然后将这个辅助圆与已知角两边相交的圆弧段剪去,最后以角顶点为起始点,作一条相交于所保留圆弧段的中点的直线即可。

CAD中画角平分线的四种方法汇总

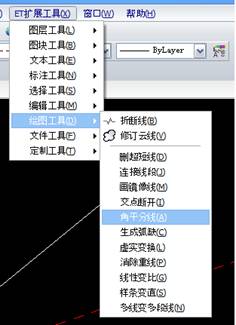

4.ET扩展工具

在中望CAD的菜单栏当中有一个ET扩展工具的菜单,这个菜单当中的绘图工具中提供了角平分线的绘制,我们只需要点击这个命令来进行角平分线的绘制就可以了。

CAD中画角平分线的四种方法汇总

二维CAD软件中,有很多种方式都可以解决我们遇到的问题,这些小的技巧或者说这些小的功能需要我们不断地去发现,不断地去探索,这样我们才能真正的了解二维软件在使用中所体现出来的魅力。仁者见仁,智者见智,熟能生巧,巧能生精,不断地去使用,不断地去摸索,每一个人都能成为CAD的高手。
