施工现场落地式脚手架施工方法总结

2021年4月23日
评论
9

1、地基基础

(1)定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。

(2)在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时,宜先立外排,后立内排。其余按以下构造要求搭设。

(3)本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于10cm。地基承载能力能够满足外脚手架的搭设要求(具体计算数据参阅脚手架计算书),立杆垫板或底座面标高高于自然地坪50mm~100mm,两侧设置排水沟,排水通畅。

(4)垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。

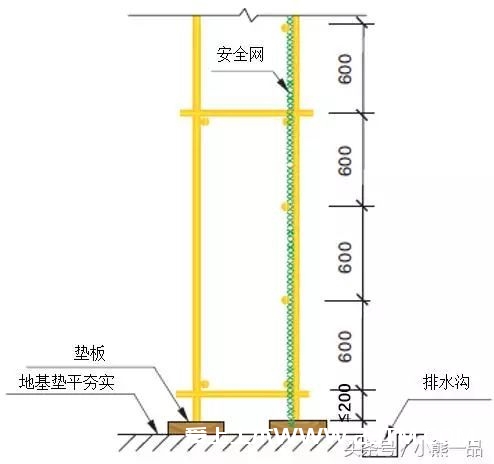

施工现场落地式脚手架施工方法总结立杆基础、排水沟示意图

2、钢丝绳卸荷

(1)梁板内的受拉锚环,必须在混凝土达到设计强度的75%以上方可受力使用。拉钩、吊环一定要采用圆钢制作,不允许用螺纹钢筋。

(2)派工人扎接上部拉环的钢丝绳,至少采用3个卡头扎紧,钢丝绳扎头螺丝全要拧紧,不允许松动。

(3)对整个架体进行安全检查,发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复,合格后方可继续使用。

施工现场落地式脚手架施工方法总结

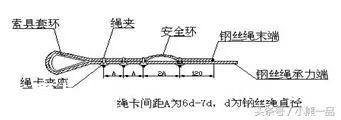

钢丝绳绳卡做法

3、立杆设置

(1)立杆采用对接接头连接,立杆与纵向水平杆采用直角扣件连接。接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于步距的1/3。

(2)上部单立杆与下部双立杆交接处,采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接,扣件数量不应少于2个。每根立杆底部应设置垫块,并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。

(3) 当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

(4)立杆的垂直偏差应控制在不大于架高的1/400。

(5)开始搭设立杆时,每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。

(6)立杆及纵横向水平杆构造要求见下图。

施工现场落地式脚手架施工方法总结立面图
施工现场落地式脚手架施工方法总结
剖面图
施工现场落地式脚手架施工方法总结

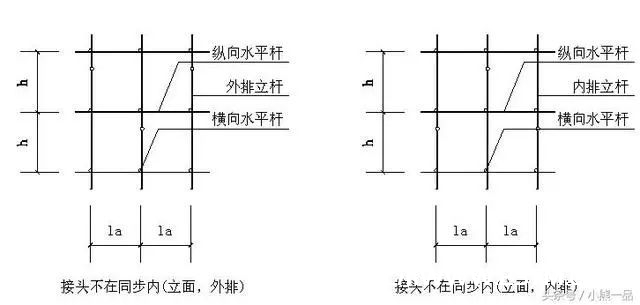

立杆对接接头布置
施工现场落地式脚手架施工方法总结

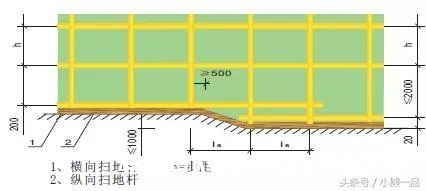

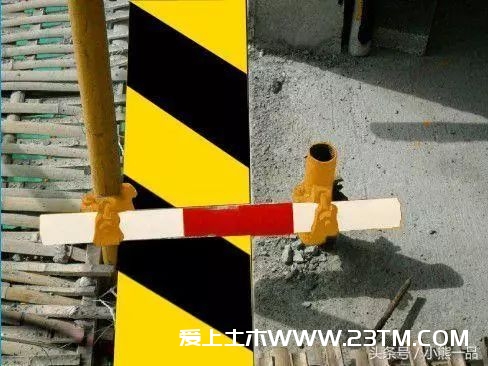

纵、横向扫地杆构造

4、纵、横向水平杆

(1)纵向水平杆设置在立杆内侧,其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接,也可采用搭接。要求如下:

当采用对接时,对接扣件应该交错布置,两根相邻纵向水平杆接头不宜设置在同步或同跨;不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3。

当采用搭接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

施工现场落地式脚手架施工方法总结

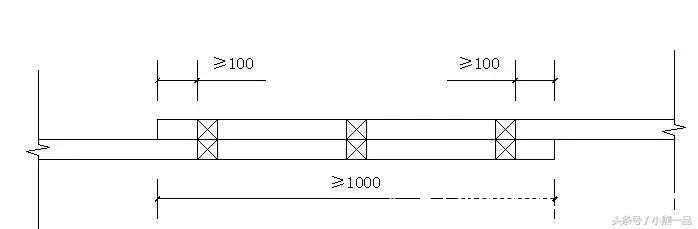

搭接

(2)立杆与纵向水平杆交点处设置横向水平杆,两端固定在立杆上,以形成空间结构整体受力。

施工现场落地式脚手架施工方法总结

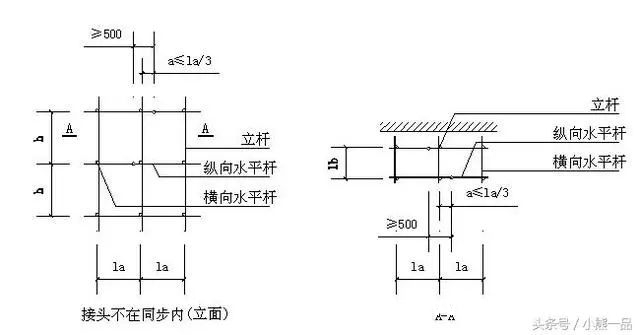

纵向水平杆对接接头布置

5、剪刀撑设置

(1)高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑;高度在24m以下的单、双排脚手架,均必须在外侧两端、转角及中间间隔不超过15m的立面上,各设置一道剪刀撑,并由底至顶连续设置。

施工现场落地式脚手架施工方法总结

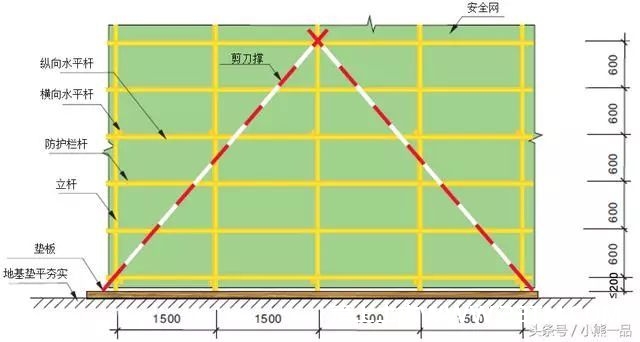

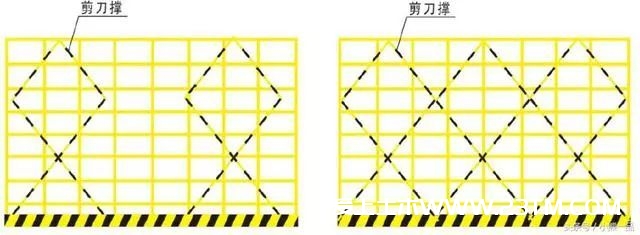

左侧24m以下 ,右侧为24m及以上

(2)每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45°~60°之间。

(3)剪刀撑斜杆的接长应采用搭接或对接,采用搭接连接时,搭接长度不小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不小于100mm。

施工现场落地式脚手架施工方法总结

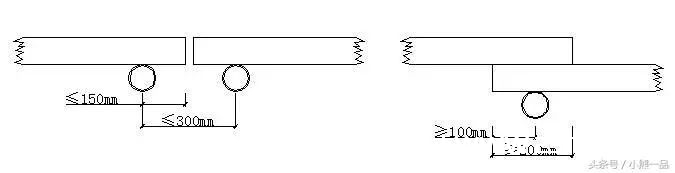

剪刀撑(立杆)搭接构造

施工现场落地式脚手架施工方法总结
剪刀撑(立杆)搭接构造

(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm。

(5)一字型、开口型双排架两断口必须设置横向斜撑,24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。横向斜撑应在同一节间,由底到顶呈“之”字型布置,斜撑交叉和内外大横杆相连到顶。

施工现场落地式脚手架施工方法总结

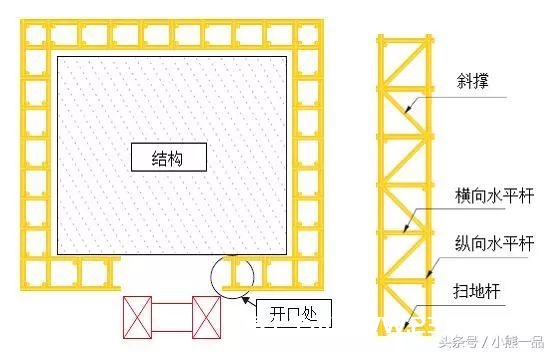

斜撑示意图

6、脚手板、脚手片的铺设要求

(1)脚手架里排立杆与结构层之间均应铺设脚手板,内外立杆间应满铺脚手板,无探头板。将脚手板两端与水平杆可靠固定,严防倾翻。

(2)满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。

(3)脚手片须用12-14#铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及时更换。
施工现场落地式脚手架施工方法总结
左侧为脚手板对接,右侧为搭接

(4)在拐角、斜道平台口处的脚手板,应与横向水平杆可靠连接,防止滑动;

7、防护栏杆

(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆内侧。

(2)选用18#铅丝张挂安全网,要求严密、平整。

(3)脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板,栏杆和挡脚板均应搭设在外立杆的内侧。

(4)脚手架内侧形成临边的(如遇大开间门窗洞等),在脚手架内侧在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板。

8、门洞

(1)单、双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式(见下图),斜杆与地面的倾角α应在45°~60°之间。门洞桁架的型式宜按下列要求确定:

1)当步距(h)小于纵距(la)时,应采用A型;

2)当步距(h)大于纵距(la)时,应采用B型,并应符合下列规定:

3)当h=1.8m时,纵距不应大于1.5m;当h=2.0m时,纵距不应大于1.2m。

(2)单、双排脚手架门洞桁架的构造应符合下列规定:

1)单排脚手架门洞处,应在平面桁架(见下图中ABCD)的每一节间设置一根斜腹杆;双排脚手架门洞处的空间桁架,除下弦平面外,应在其余5个平面内的图示节间设置一根斜腹杆(见下图中1-1、2-2、3-3剖面)

2)斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距(下图A型)时,宜在相交的纵向水平杆处,增设一根横向水平杆,将斜腹杆固定在其伸出端上

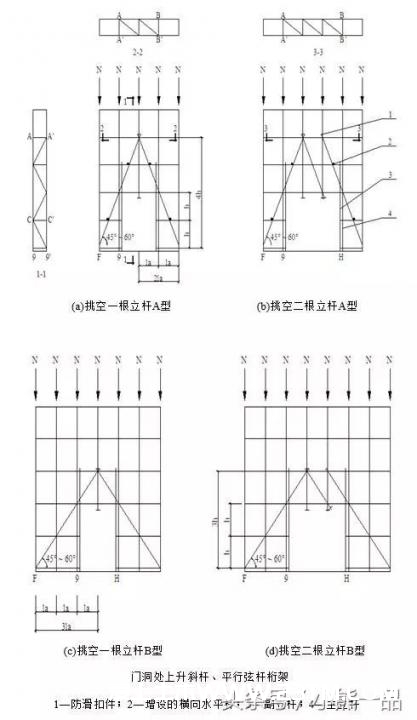

施工现场落地式脚手架施工方法总结

开洞

3)斜腹杆宜采用通长杆件,当必须接长使用时,宜采用对接扣件连接,也可采用搭接,搭接构造应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.3.6条第2款的规定。

4)门洞桁架下的两侧立杆应为双管立杆,副立杆高度应高于门洞口1~2步。

5)门洞桁架中伸出上下弦杆的杆件端头,均应增设一个防滑扣件(见上图),该扣件宜紧靠主节点处的扣件。

9、连墙件

(1)脚手架与建筑物按计算书中连墙件布置要求设拉结点。拉结点在转角范围内和顶部处加密。

(2)连墙件中的连墙杆应呈水平设置,当不能水平设置时,应向脚手架一端下斜连接;

(3) 连墙件应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定;

(4)拉结点应保证牢固,防止其移动变形,且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置,偏离主节点的距离不应大于300mm;

(5)外墙装饰阶段拉结点,也须满足上述要求,确因施工需要除去原拉结点时,必须重新补设可靠,有效的临时拉结点,以确保外架安全可靠;

(6)当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时,抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上,与地面的倾角应在45°~60°之间;连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。

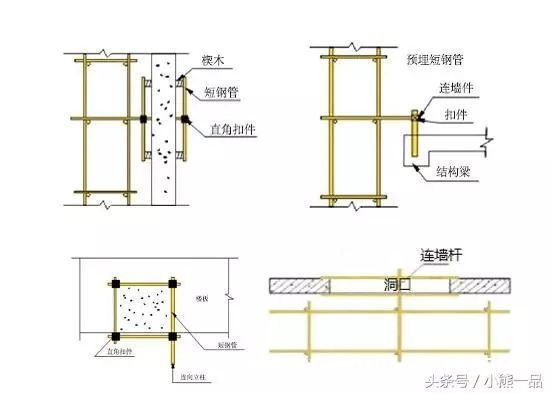

(7)连墙件构造示意图:

施工现场落地式脚手架施工方法总结

连墙件构造示意图

10、架体内封闭

(1)脚手架的架体内立杆距墙体净距最多为200mm,如因结构设计的限制大于200mm的必须铺设站人板,站人板设置平整牢固。

(2)脚手架施工层内立杆与建筑物之间应采用脚手片或木板进行封闭。作业层下,需在每层楼板位置的外架上铺一层钢板网作楼层的临边防护。

施工现场落地式脚手架施工方法总结

连墙件

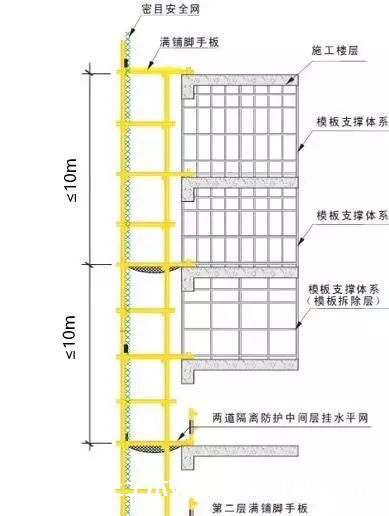

(3)施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。

施工现场落地式脚手架施工方法总结
