本资料为[贵州观山湖地区]科研中心全套电气施工图（2020新规）。

本工程为贵州省某建筑产业科研中心。

主体为一类高层办公建筑及I类地下车库。其中地下室总建筑面积54460.15平方米，地上部分面28964.98平方米。建筑高度54.95平方米。

附属工程总建筑面积10.5平方米，属多层建筑，建筑高度3米。

人防工程平时为地下停车场，战时为二等人员掩蔽所防护等级为核6级。

主体：

10/0.4KV变配电系统；0.38/0.22kV配电系统；建筑物防雷、接地系统及安全措施；

公共区域照明系统；消防应急照明和疏散指示系统；火灾自动报警系统；

火灾探测报警系统；消防联动控制系统；广播系统；消防电话系统；消防电源监控系统；

电气火灾监控系统；防火门监控系统；计算机网络系统；综合布线系统；

无线WIFI系统；有线电话系统；公共广播系统；视频监控系统；

门禁系统；无线对讲通信系统；电子巡更系统；机房工程；

室外管网系统；停车场管理系统；音视频会议系统；LED屏。

附属工程：

照明系统；建筑物防雷、接地系统及安全措施。

人防工程：

防空地下室战时照明、动力配电，战时通风信号系统，战时通信预留电源（带EPS）。

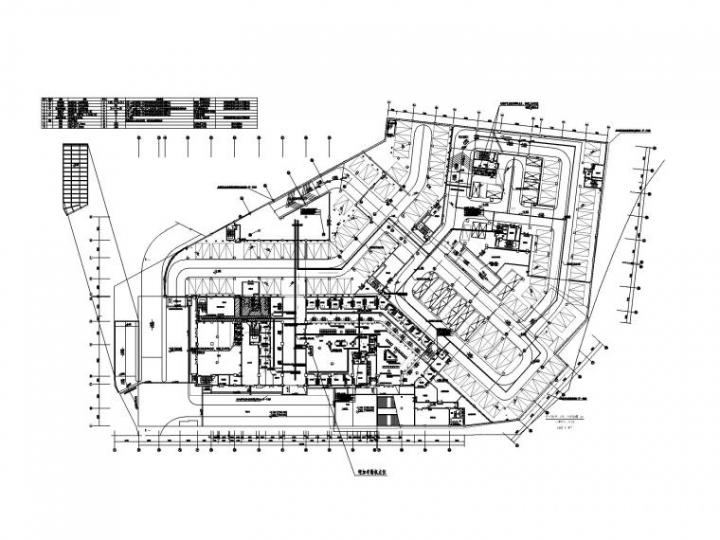

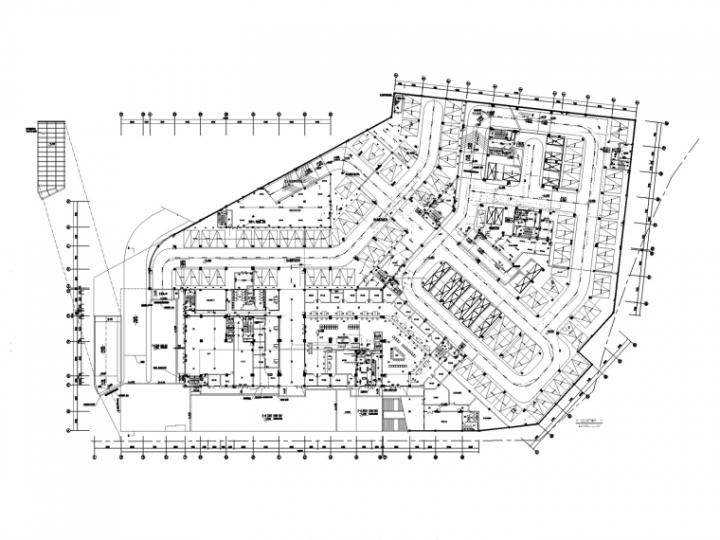

照明平面图

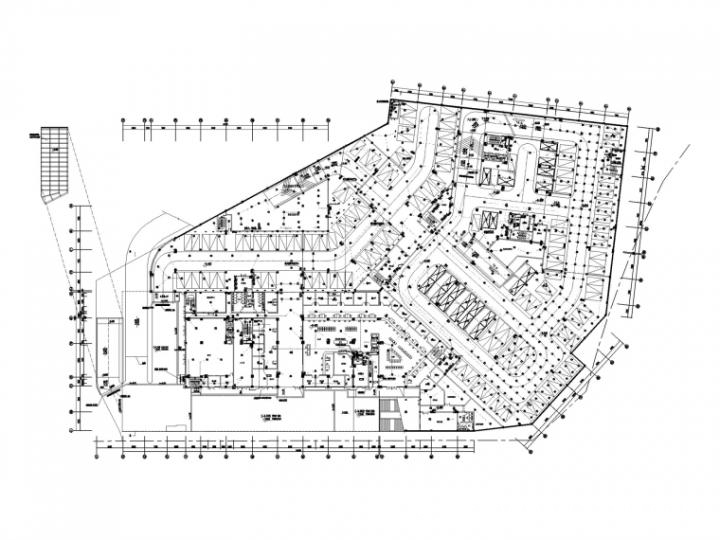

消防平面图

网络无线对讲平面图

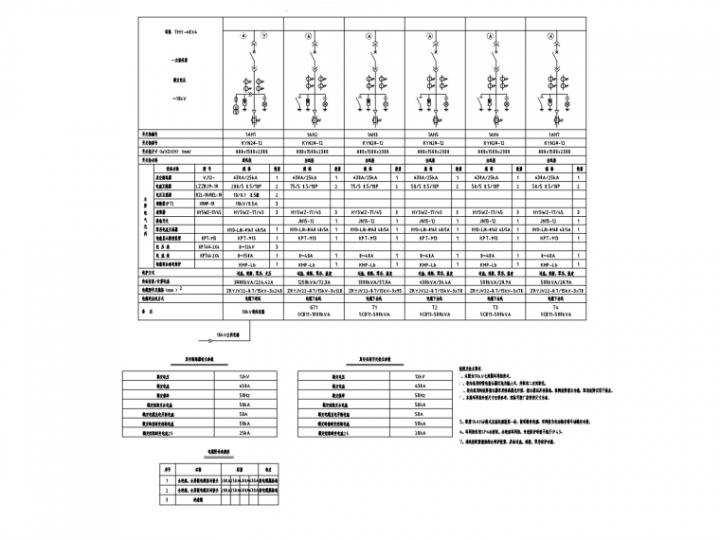

高压系统图

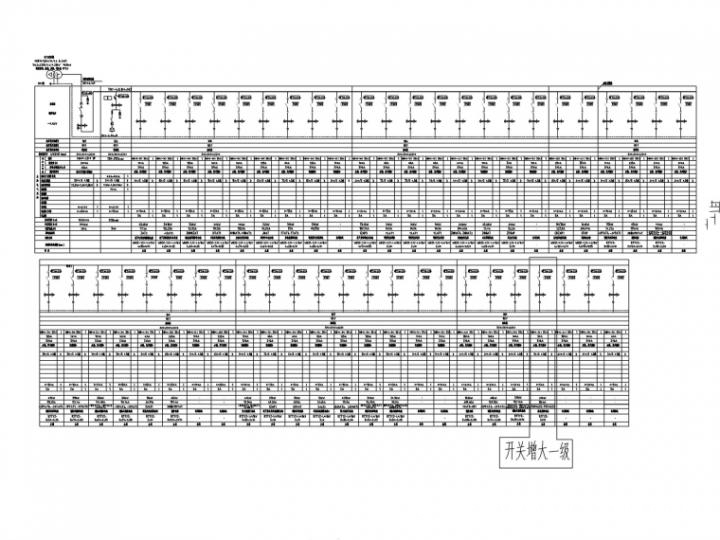

低压配电系统图

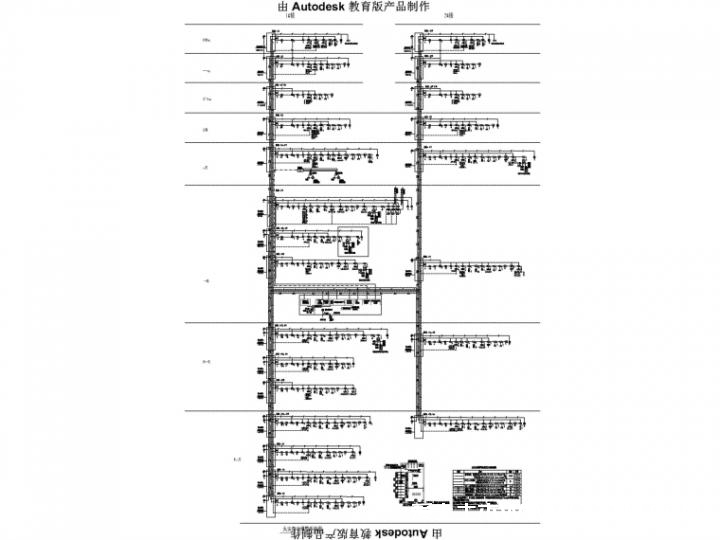

火灾自动报警系统图

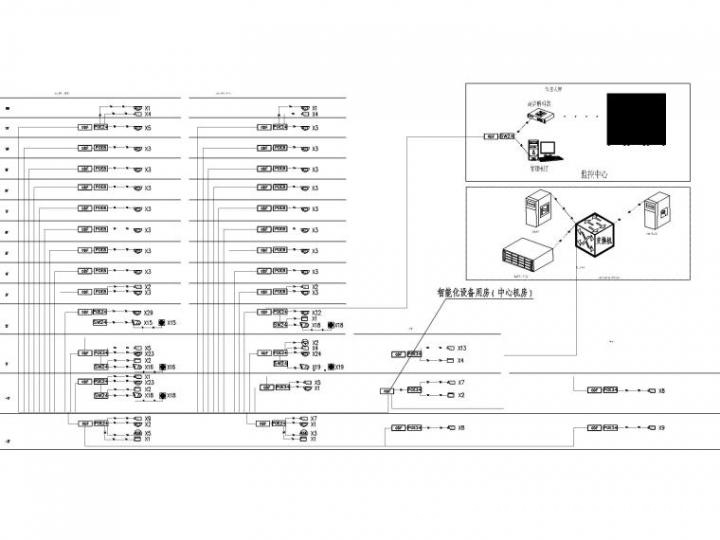

安防系统图

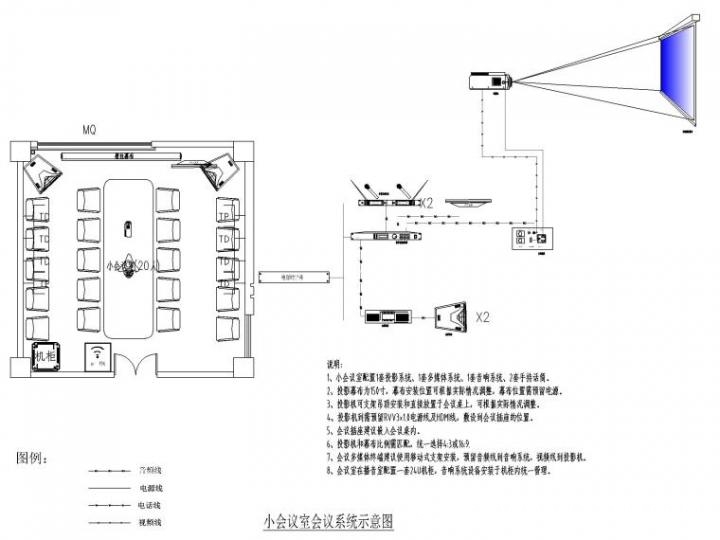

会议室会议系统图

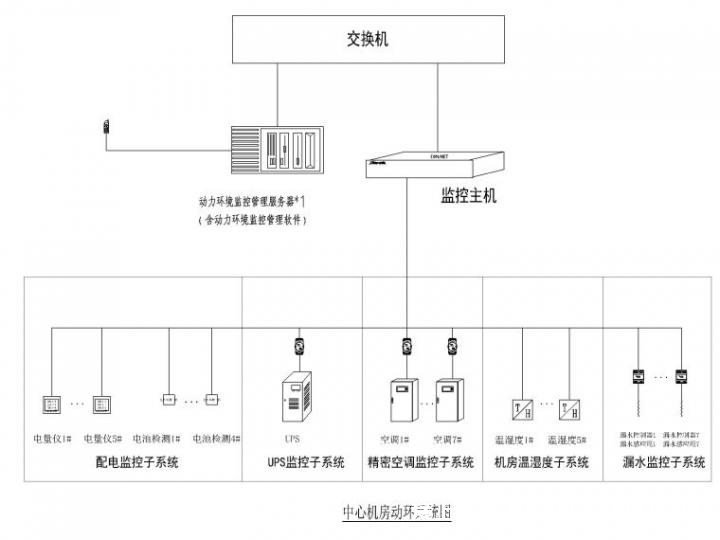

机房动环系统图

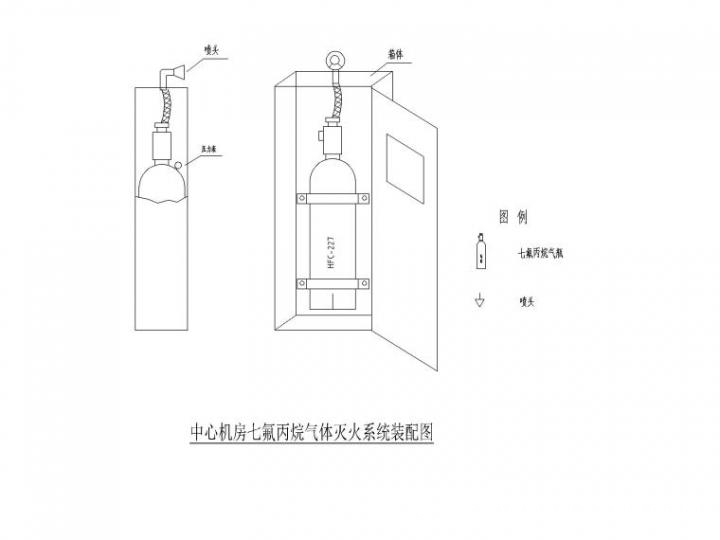

气体灭火系统装配图

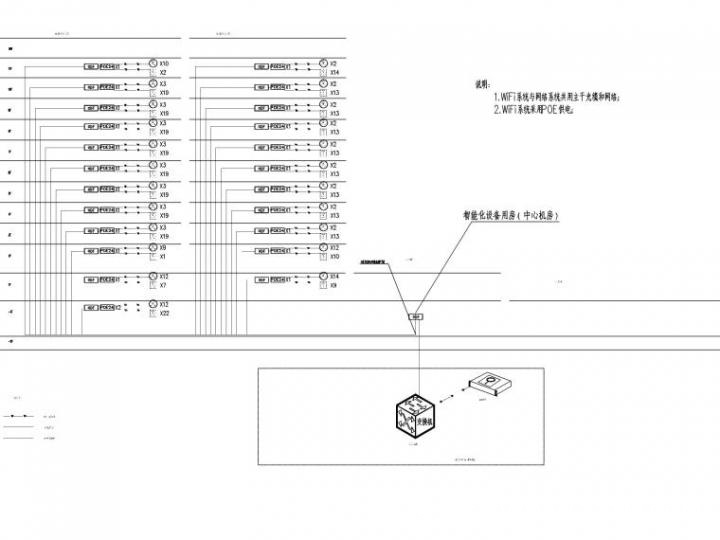

无线WIFI系统图

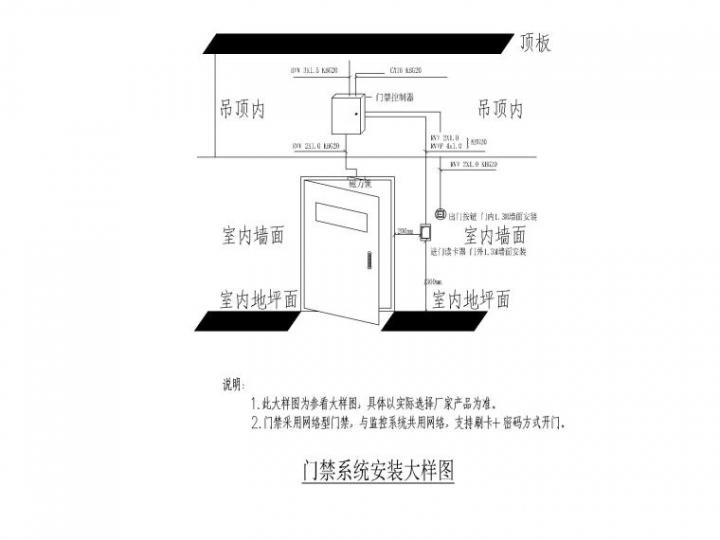

门禁安装大样图

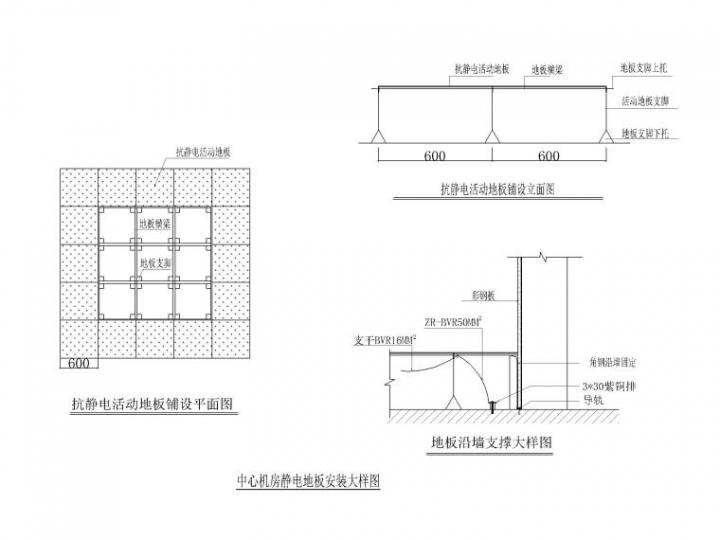

静电地板安装大样图
