给排水工程常用CAD图库汇总

2021年4月17日
评论
448

本套资料主要为给排水常用图库,内容主要包括CAD图库和现场施工图片图库:

P存水弯,P地漏,S存水弯,XBD泵立面,XBD泵平面,报警阀,变频给水机组,标高符号,穿外墙线,穿外墙线1,大便器龙头1,大便器龙头2,单消火栓,地漏,地面线,蝶阀,防爆波阀,防爆地漏,管道泵立面,检查口,截止阀1,金属波纹管,立式泵,立式热交平面,脸盆龙头1,脸盆龙头2,楼面线,普通龙头1,普通龙头2,潜水泵系统图,热水循环泵,室内水表,双消火栓,水泵结合器PM,水泵结合器XT,水力警铃,水流指示器,套管,通气帽,稳压设备,污水井大样,吸气阀,洗脸盆,洗衣机,消毒柜,泄压阀,液化器灶,雨水斗PM,浴缸,闸阀,止回阀,坐式大便器。

图片展示:
给排水工程常用CAD图库汇总

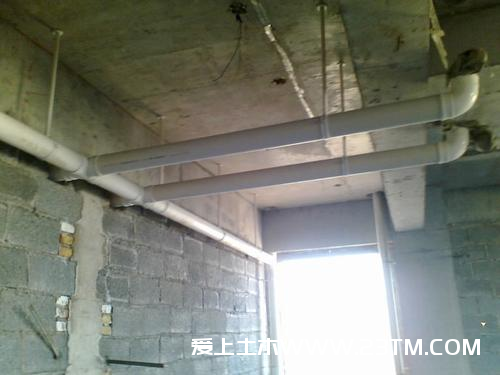

给排水管道展示
给排水工程常用CAD图库汇总

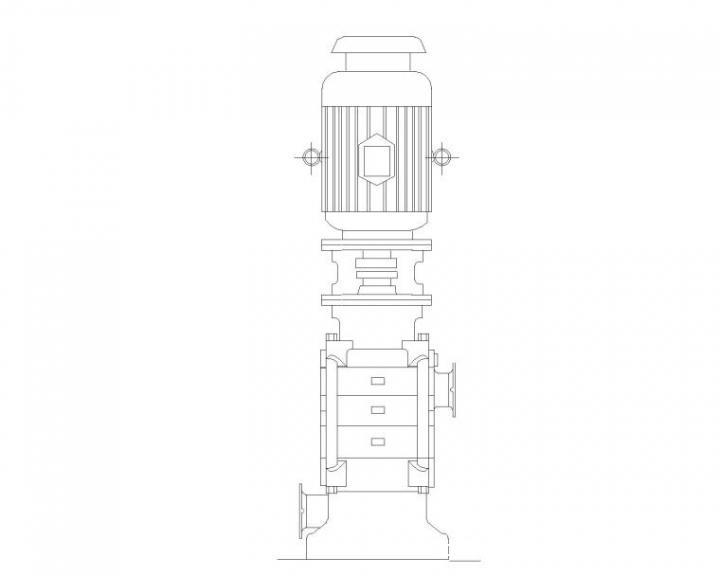

XBD泵立面-布局1
给排水工程常用CAD图库汇总

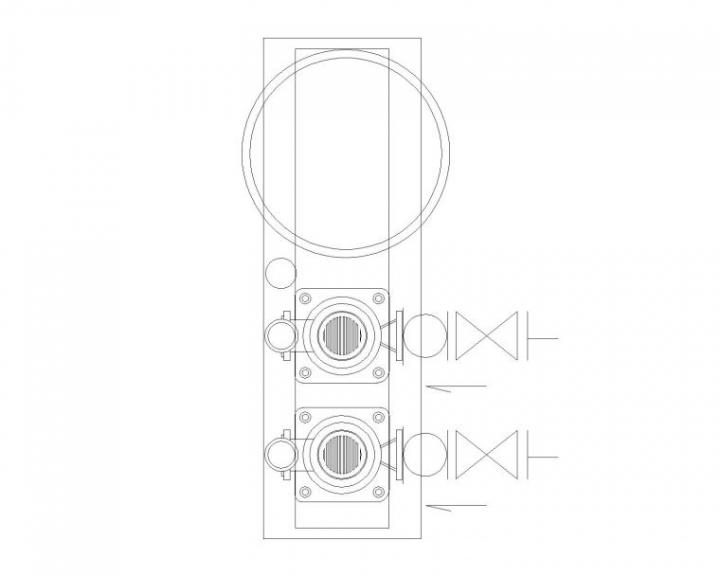

变频给水机组-布局1
给排水工程常用CAD图库汇总

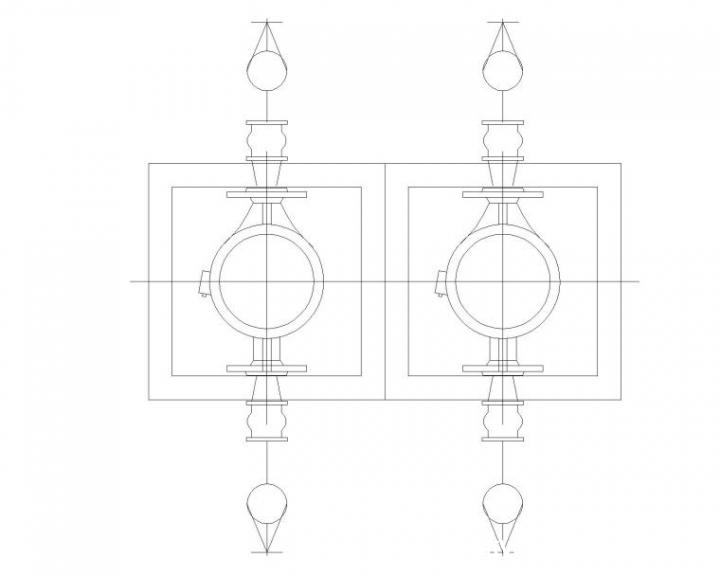

立式泵-布局1
给排水工程常用CAD图库汇总

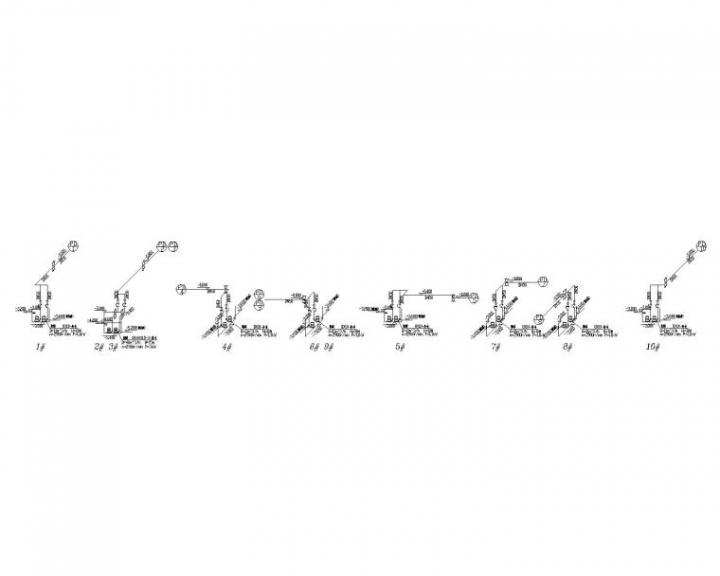

潜水泵系统图-布局1
给排水工程常用CAD图库汇总

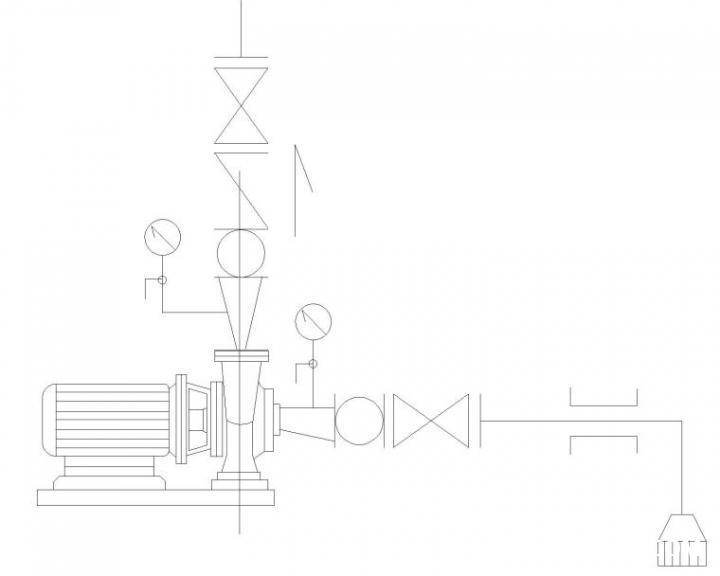

热水循环泵-布局1
给排水工程常用CAD图库汇总

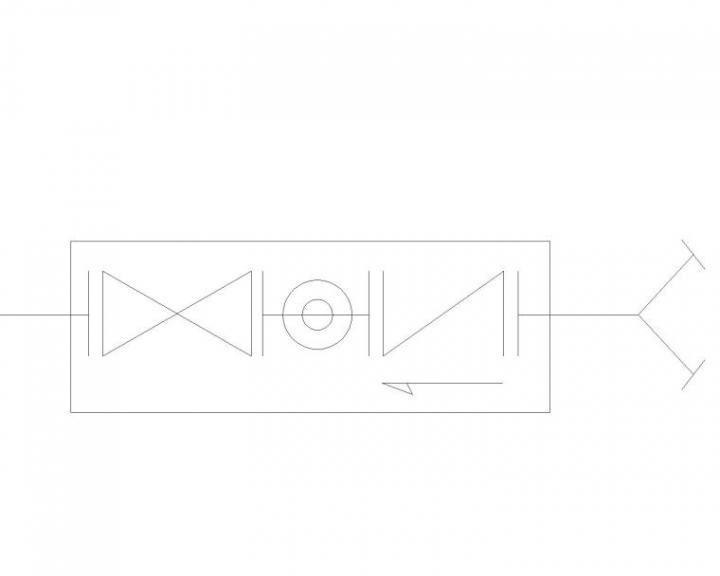

水泵结合器PM-布局1
给排水工程常用CAD图库汇总

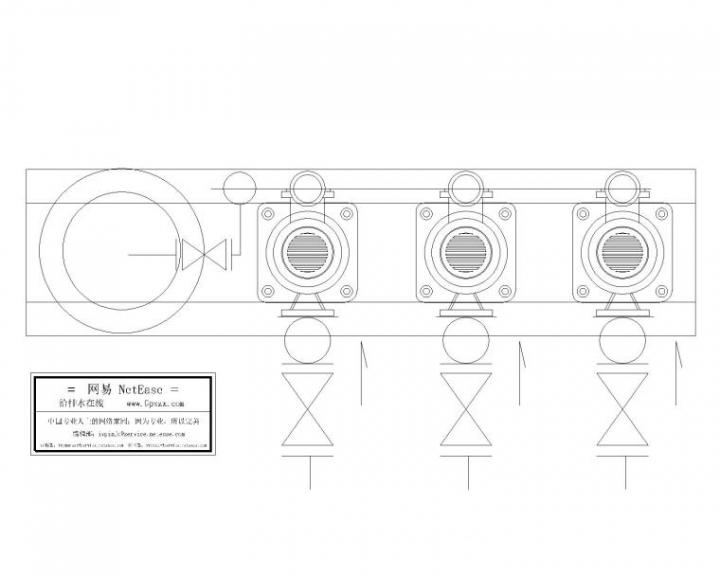

稳压设备-布局1
