用CAD画书柜的步骤方法

2021年4月18日

今天想和大家分享一下，如何用中望CAD来绘制一个书柜。书柜的绘制主要是让大家熟悉一下中望CAD的三维绘图功能。关于三维绘图功能，在中望CAD的教程中也有一些简单的介绍。希望通过今天的实例介绍能让大家有更加充分的了解。最后会通过给模型赋予材质使得书柜更加真实，玻璃是赋予了GLASS.tex 材质，木板是赋予了WOOD-pine.tex材质。给物体赋材质，每个人有自己的习惯，有人喜欢每做一个部件就赋材质，边做边欣赏自己的作品，找出自己的不足。更多的人是等到全部模型完成才做材质与打灯光。

第一步：点“视图、三维视图、西南等轴侧”将其视角改变，然后点“绘图、实体、长方形”或直接在命令行中输入(BOX)回车(该实例单位为cm)。

“命令: _box”提示“指定长方体的角点或 [中心点(CE)] <0,0,0>:”用鼠标在屏幕上任选一点。
提示“指定角点或 [立方体(C)/长度(L)]: ”输入“L”回车。
提示“长方体长度:”输入“ 78”(在中望CAD中与x轴相平行的为长)。
提示“长方体宽度:”输入“2”(与y轴平行的为宽)。
提示“长方体高度:”输入“118”(与z轴平行的为高)。
第二步：再绘制侧面的档板，输入长方体命令(box)回车。
“命令: _box”提示“指定长方体的角点或 [中心点(CE)] <0,0,0>:”用鼠标在屏幕上任选一点。
提示“指定角点或 [立方体(C)/长度(L)]: ”输入“L”回车。
提示“长方体长度:”输入“ 2”(在中望CAD中与x轴相平行的为长)。
提示“长方体宽度:”输入“25”(与y轴平行的为宽)。
提示“长方体高度:”输入“118”(与z轴平行的为高)。

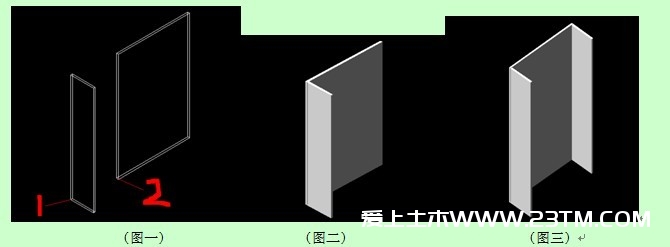

生成侧档板，如图一：

图中是用了二维线框着色模式，点“视图、着色、二维线框”在绘制三维模型的时候为了便与观察经常要用到着色菜单中的选项。

第三步：点“修改、移动”使用移动命令或直接输入(M)回车，选中侧档板。
提示“指定基点或位移:”选1点。
提示“指定位移的第二点或 <用第一点作位移>:”选2点回车，这样侧档板就移动到后档板处了。如图二。

第四步：然后复制侧档板点“修改、复制”使用复制命令或直接输入(CO)回车，选中侧档板，将其复制到另一侧，如图三。

第五步：做书柜的顶板，使用长方体命令输入(BOX)回车，提示“指定长方体的角点或 [中心点(CE)] <0,0,0>:”用鼠标在屏幕上任选一点。

提示“指定角点或 [立方体(C)/长度(L)]: ”输入“L”回车。
提示“长方体长度:”输入“30”(在中望CAD中与x轴相平行的为长)。
提示“长方体宽度:”输入“78”(与y轴平行的为宽)。
提示“长方体高度:”输入“3”(与z轴平行的为高)。
使用“移动”命令(M)把顶板移动到书柜的顶上。

第六步：再绘制底板，由于底板的尺寸比顶板的尺寸要小所以我们要重新绘制用长方形命令(BOX)回车，提示“指定长方体的角点或 [中心点(CE)] <0,0,0>:”用鼠标在屏幕上任选一点。

提示“指定角点或 [立方体(C)/长度(L)]: ”输入“L”回车。
提示“长方体长度:”输入“27”(在中望CAD中与x轴相平行的为长)。
提示“长方体宽度:”输入“78”(与y轴平行的为宽)。
提示“长方体高度:”输入“3”(与z轴平行的为高)。
使用“移动”命令(M)把顶板移动到书柜的底面上。
这时我们可以看到书柜的雏形已经出来了。
如图四：

第七步：下面我们该做书柜上的面板了。面板也分为左面板与右面板。当然是先做一个面板再想办法复制出另外一个面板。与已经完成的挡板不同的是，面板上有个空洞，空洞里镶嵌着透明的玻璃。那么如何产生空洞呢?我们可以使用拉伸实体命令来完成。

首先我们使用(USC)命令将X轴旋转90度，具体做法是点“工具、新建USC、X”在命令提示行中输入90回车，坐标就改变了。点“视图、三维视图、平面视图、当前USC”，然后在该平面上绘制图形如下(图五)。

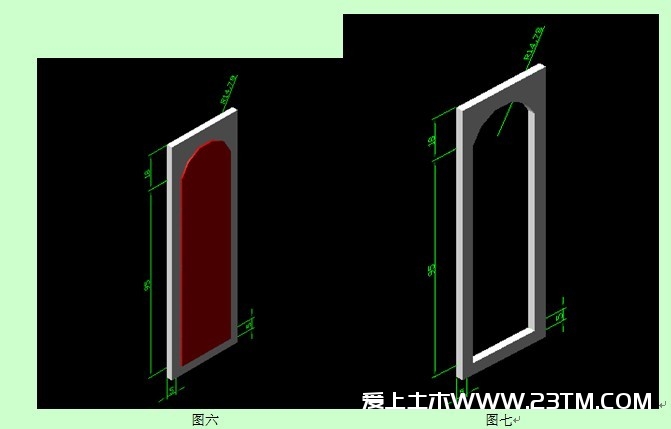

红色线为刚绘制的图形，尺寸已经标在图上了。里面的那个带有圆弧是用直线和圆弧命令绘制的要进行实体拉伸就要把他定义为封闭的多段线或者是一个面域。具体可用(PE)命令或用面域命令进行转换。如使用面域命令点“绘图、面域”或直接输入(REG)回车，选中带有圆弧的图形，回车就转换成了面域。下面我们要做的就是用实体拉伸命令拉伸这些图形拉伸，外面的长方形拉伸3，里面带圆弧的图形拉伸4。把视点调整为“西南等轴侧”方式，效果如图六：
