很多时候,我们在绘制CAD图纸的时候,特别是在出图的时候需要加上签名。具体这个签名怎么做?是用CAD画出多段线组合成的签名?还是自己手写出签名然后扫描到电脑,再进行一系列的转换操作,转成CAD格式的?

其实无论以上哪种方法都可以,下面介绍一种常用的CAD签名制作方法:

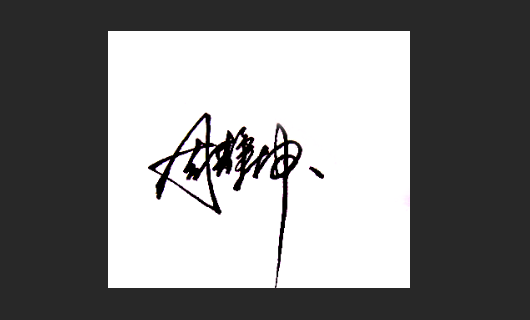

1、手写一个签名扫描成图片格式,然后用Photoshop打开签名图片。

如何用CAD制作图纸签名文件?

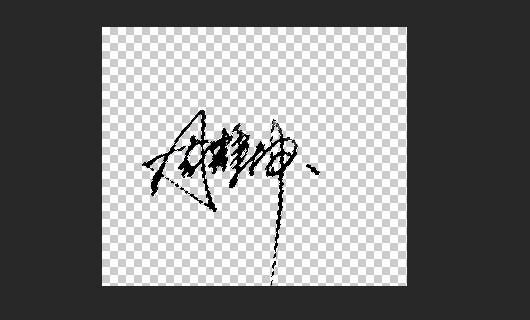

2、然后把签名抠下来载入选区。

如何用CAD制作图纸签名文件?

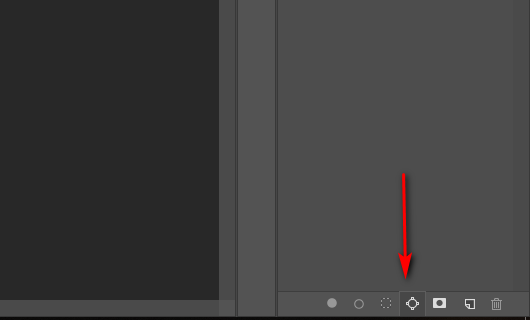

3、签名载入选区后,在路径页面,点击将选区转换为路径。

如何用CAD制作图纸签名文件?

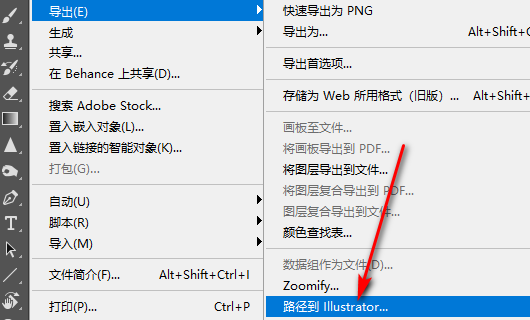

4、将选区转换为路径后,点击文件-导出-路径到IllUstraator。

如何用CAD制作图纸签名文件?

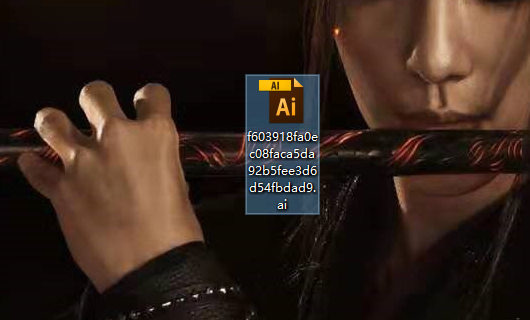

5、路径导出AI格式。

如何用CAD制作图纸签名文件?

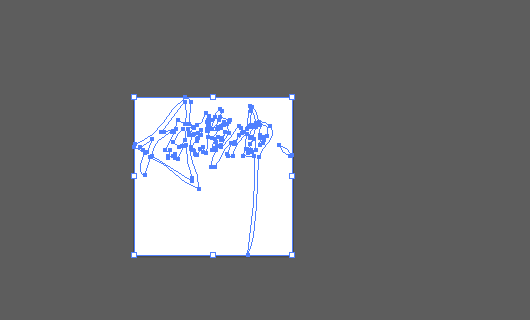

6、用AI软件打开刚才导出的路径。

如何用CAD制作图纸签名文件?

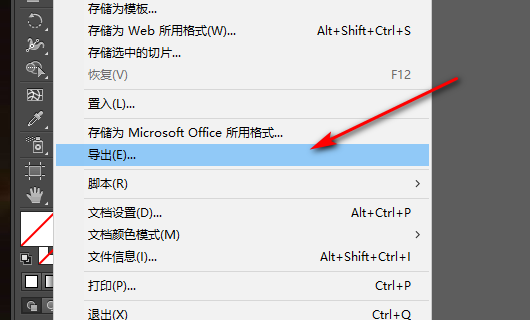

7、然后点击文件-导出。

如何用CAD制作图纸签名文件?

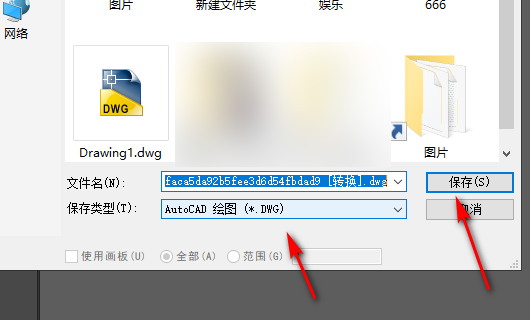

8、AI格式导出CAD格式。

如何用CAD制作图纸签名文件?

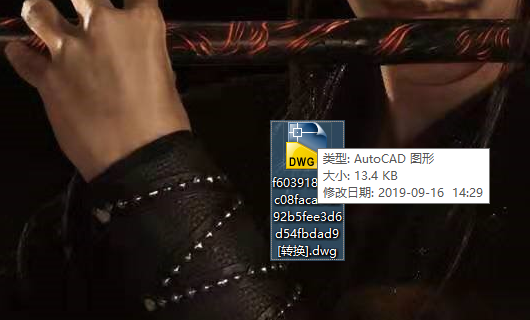

9、转换为CAD格式后,双击打开。

如何用CAD制作图纸签名文件?

10、图纸签名就做好了,复制到图纸中就可以了。

怎么样,这种方法是不是很简单而且效果很好?这个过程只是用了三个软件,一个PS,一个AI,还有一个CAD软件,只要配合好运用就可以了。
