为什么中望CAD定义图块后插入时看不见图块或者图形位置很远?

2021年5月10日
评论
79

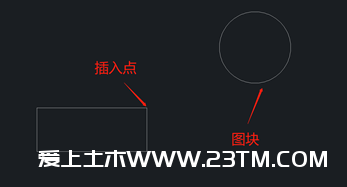

我们用中望CAD软件定义好图块后,在插入图块的时候发现图块看不见了,或者是图形的位置很远,如下图所示,其实这个问题如果不注意的话是很容易遇到的。

为什么中望CAD定义图块后插入时看不见图块或者图形位置很远?

遇到这个问题是为什么呢?其实这个问题的原因非常简单,那就是定义块的时候忘记指定基点了。这也是定义块的注意事项之一。

为什么中望CAD定义图块后插入时看不见图块或者图形位置很远?

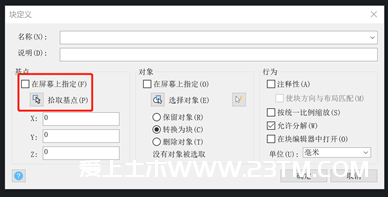

在创建块的会话框中,默认基点的坐标为坐标原点。因此,图块中的图形位于原点处或者原点附近的话,定义块后插入图块的时候,在光标的附近还是看得到图块中的图形的;但是图形如果距离原点比较远的话,在插入图块的时候,图块内的图形就有可能到了视图外面去了,要双击鼠标中键才看得到。
