CAD中两条平行线直接的倒角如何绘制?

2021年5月12日
评论
1

目前,在制图的过程中,不少的用户会出现这种情况,就是在CAD图纸上经常可以看到圆角图形,CAD中的FILLET命令就可以快速地用一个平滑且有半径的圆弧连接两个对象,这两个对象可以是直线、圆弧、圆、椭圆、多线段、构造线、样式曲线和射线中的任意组合。本文将介绍如何使用FILLET命令绘制两条平行线间的倒圆角。

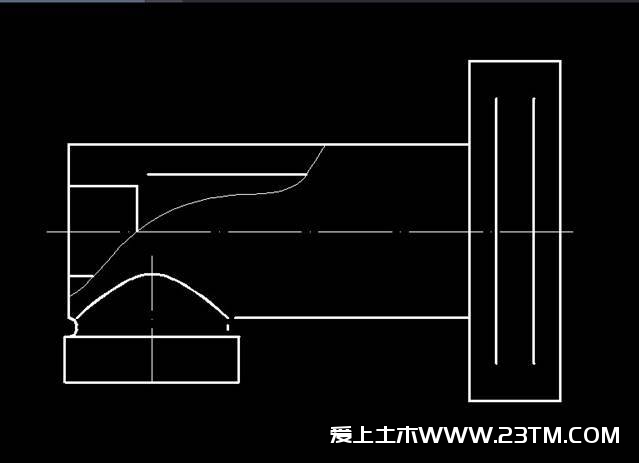

1.用CAD打开一张图纸,缩放至合适的显示位置,如下图所示;

CAD中两条平行线直接的倒角如何绘制?

2.在命令行中输入【FILLET】按回车键确认;

3.由于平行线的上下两段都需要建立闭合圆角,因此在命令行中输入【M】按回车确认,选择在多个对象间进行圆角;

4.选择两条平行线中任意一条作为第一个对象,再选择另一条为第二个对象后,系统将建立一个半圆相切于平行线上;

3.因为已经设置了圆角的模式为“多个”,所以可以直接选择下一个倒圆角的第一个对象;

选择平行线一条边;再选择平行线的另一条边,这样平行线下方也新建了一个圆角;

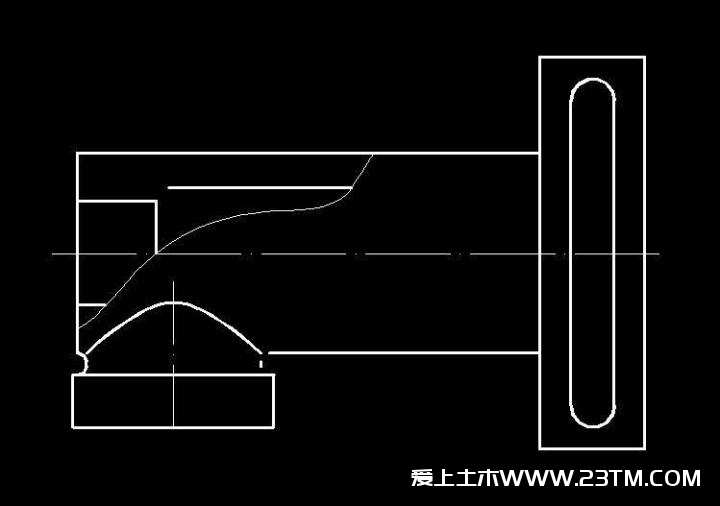

按回车键确认,即可结束倒圆角命令。

CAD中两条平行线直接的倒角如何绘制?

以上就是CAD在平行线间创建的倒圆角的方法,操作比较简单,快学起来吧!
