中望CAD关于标注DIM相关的命令如何使用?

2021年5月15日
评论
18

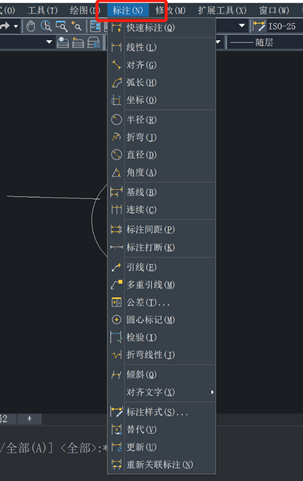

标注是在CAD里大家常用到的功能,通常都是直接点击菜单的标注工具来执行,本文介绍一下与标注DIM有关的命令:

中望CAD关于标注DIM相关的命令如何使用?

对齐标注DIMALIGNED:创建与对象对齐的线性标注。可创建与选定对象对齐的线性标注,且可修改标注文本内容及显示角度。

角度标注DIMANGULAR:为圆、圆弧、直线或自定义三点创建角度标注。

弧长标注DIMARC:为圆弧或者多段线弧线段创建弧长标注。

中望CAD关于标注DIM相关的命令如何使用?

基线标注DIMBASELINE:连接上个标注,以继续建立线性、坐标或角度的标注。程序将基准标注的第一条延伸线作为下个标注的第一条延伸线。

标注打断DIMBREAK:在标注或多重引线与其他实体对象的相交处添加或删除标注打断。

圆心标记DIMCENTER:为选取的圆弧或圆创建圆心标记或绘制中心线。

连续标注DIMCONTINUE:以继续建立线性、坐标或角度的标注。程序将基准标注的第二条尺寸界线作为下个标注的第一条尺寸界线。

直径标注DIMDIAMETER:为圆或者圆弧创建直径标注,并显示带有直径符号的标注文字。

解除关联DIMDISASSOCIATE:解除选定标注的关联性。

编辑标注DIMEDIT:编辑标注对象中的尺寸界线和标注文字;旋转标注文字或将标注文字恢复至默认位置;倾斜尺寸界线。其中对文字和尺寸界线的修改效果等同于 DIMTEDIT。

检验:DIMINSPECT:为标注添加或删除检验信息。

折弯标注DIMJOGGED:为圆、圆弧或者多段线弧线段创建折弯半径标注。

折弯线性 DIMJOGLINE:为线性标注添加或删除折弯线。折弯线用于表示不显示实际测量值的标注值,一般情况下,显示的值大于标注的实际测量值。

线性标注DIMLINEAR:创建线性标注。

坐标标注DIMORDINATE:创建坐标标注。

标注替代DIMOVERRIDE:为选定标注中的系统变量设置替代值或清除替代。

设置替换后,标注的样式不会发生变化。

半径标注DIMRADIUS:为圆或圆弧创建半径标注。

重新关联标注DIMREASSOCIATE:将选定的非关联性标注转换为关联标注,或改变关联标注的定义点。

标注间距DIMSPACE:控制平行线标注和角度标注之间的间距。

标注样式DIMSTYLE:创建和修改标注样式。

编辑标注文字 DIMTEDIT:编辑标注文字的显示角度和位置,重定位标注文字。

以上是关于中望CAD关于“标注DIM相关的命令”的使用,你学会了吗?
