CAD中十字光标倾斜了应该如何解决?

2021年5月26日
评论
813

若我们发现CAD中十字光标是倾斜状态应该如何解决这个问题呢?

1.设置了UCS。若光标倾斜,坐标系也倾斜。命令行输入命令PLAN,更改当前坐标系视图

2.捕捉角度。输入系统变量SNAPANG,设置该栅格和捕捉的旋转角度,相对于目前UCS指定。命令行写入SNAPANG,按下回车,输入0,按下回车即可。

CAD中十字光标倾斜了应该如何解决?

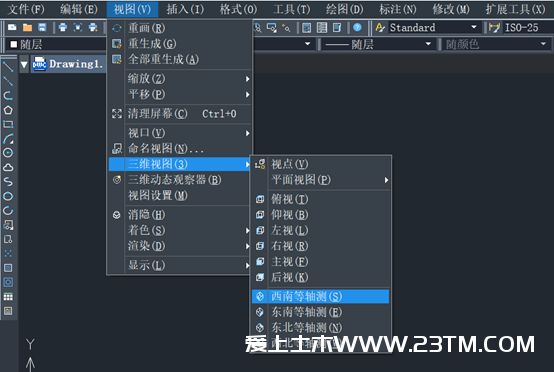

3.查看视图问题,若是在轴测视图,右下角显示x.y.z轴,光标显示斜着。

CAD中十字光标倾斜了应该如何解决?

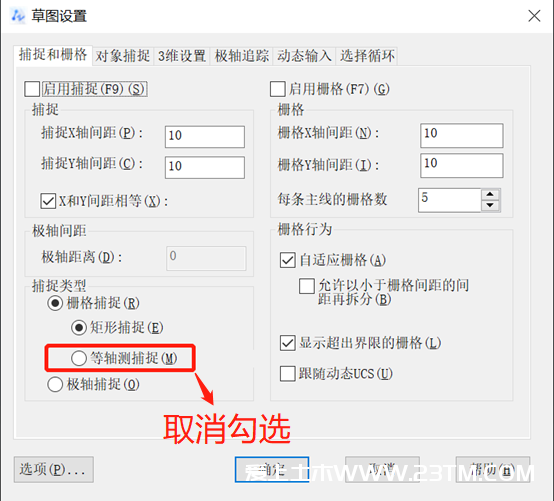

4.等轴测捕捉。执行命令OP,进入选项对话框,看到捕捉类型面板,取消点击等轴测捕捉,选择矩形捕捉。

CAD中十字光标倾斜了应该如何解决?

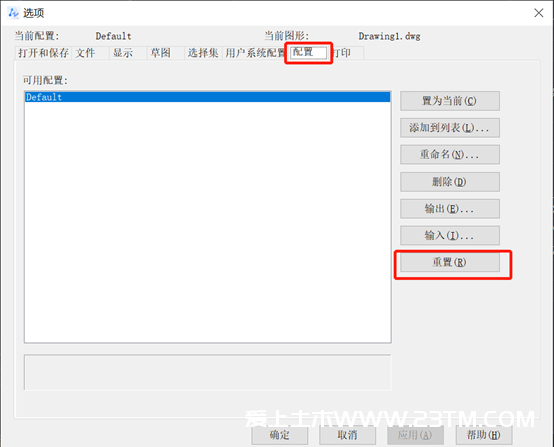

5.恢复CAD原始样式。在选项对话框,点击配置选项卡,点击重置,最后点击确认按钮。

CAD中十字光标倾斜了应该如何解决?

若不知道出现问题的根源,尝试一种方法可能不能有效解决问题,可多尝试多几种方法去解决十字坐标倾斜。
