CAD中如何插入数学公式?

我们在进行CAD操作过程中，有时专业图纸的绘制需要数学公式来计算，那么该如何插入公式呢？这里给大家展示一个简单的工具，来实现上述目的。

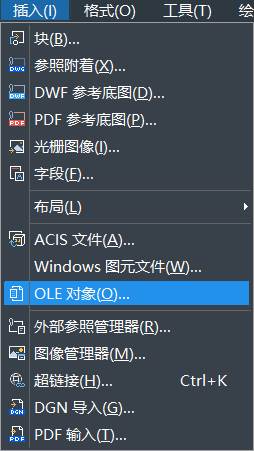

1、打开CAD软件，绘制所需曲线（这里以数学中的双曲线为例），点击菜单“插入”→OLE对象。

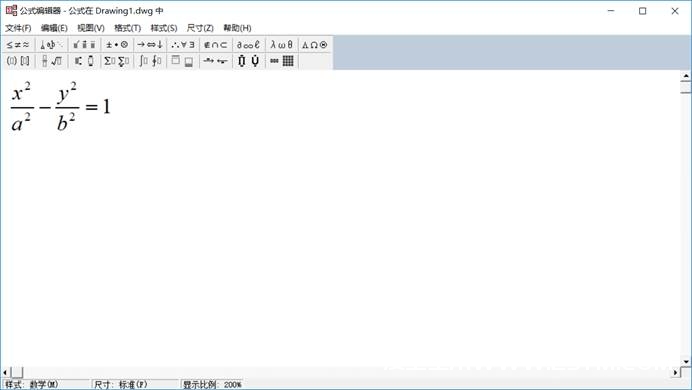

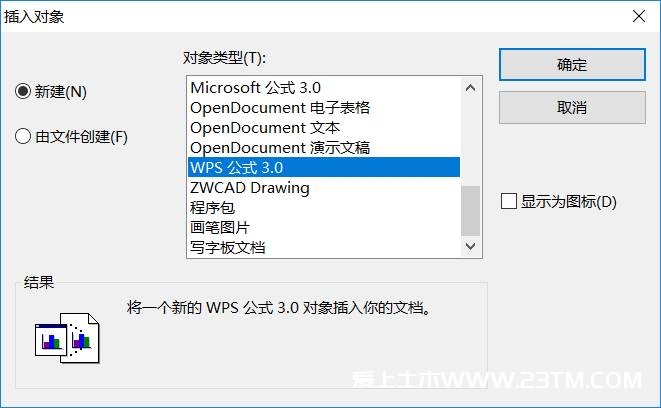

2、点击选择“Microsoft 公式3.0”，打开如下图所示的公式编辑器，将相应的曲线公式编辑进去，然后关闭。

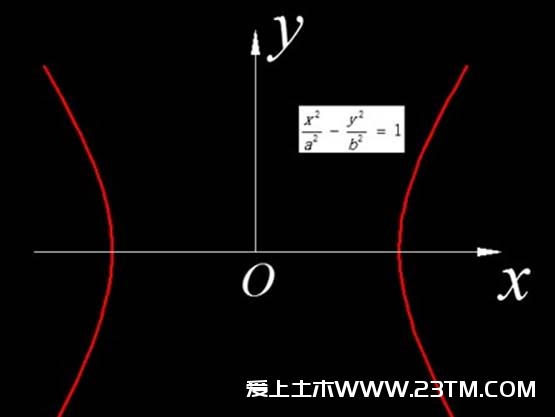

3、公式直接生成在模型空间绘图界面中，如下图所示。但是此时会发现公式看上去白底较突兀。

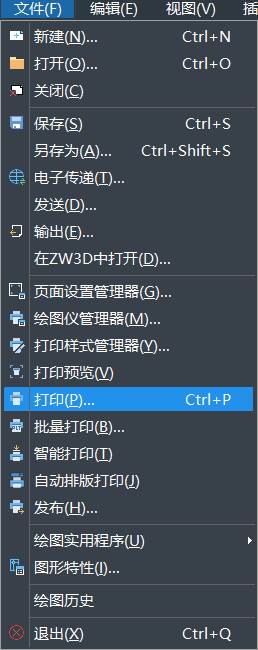

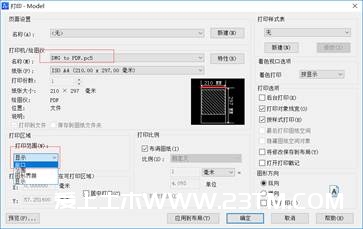

4、这时如果将图纸打印成PDF，那样就能较好地融入图中了。点击菜单“文件”→打印，打开如图所示窗口。打印机选择“DWG to PDF.pc5”,打印范围选“窗口”，直接选中图形对象。

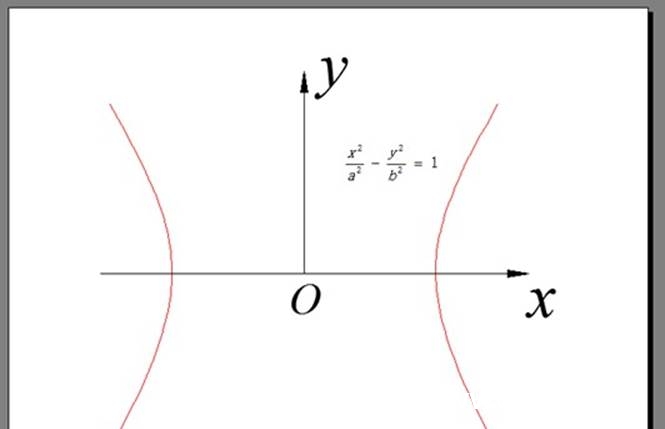

5、全部设置完后可以看预览，如图，此时图片很清晰了。如果是工程出图，那完全按这样的步骤没问题，如果是论文里插图，这样得到的也足够清晰美观了。最后一步，Esc键退出预览，点确定。这样公式变顺利插入到CAD图形中了。
