CAD打断线条的快捷方法

2019年12月31日
评论
611

在使用CAD进行工程制图的过程中,有些时候需要对图纸线条进行打断编辑的操作。接下来就和小编一起看看CAD制图时打断图纸线条是怎么操作的吧!

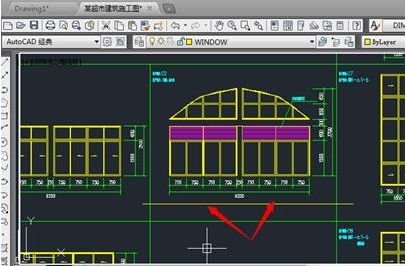

步骤一、打开一张CAD工程图纸来演示将图纸线条打断的方法,这里需要在如图所示的位置打断,距离左边的点5000,右边的角点6000位置处打断。

CAD打断线条的快捷方法

步骤二、输入CAD打断线条的快捷命令“break”,我们可以直接输入缩写“br”,点击“回车”或者是“空格进行确认。还可以点击右方的CAD修改菜单的“打断”图标。

步骤三、按照要求选择CAD打断图纸线条对象,使用鼠标,点击需要打断的对象进行选中,如这里的这条黄色的线条。再要求输入第二个打断点,为了精确,这里输入“f”,点击“空格”键或者是“回车”。

步骤四、这样就精确的进行了CAD打断图纸线条操作。快来看看最后的图纸线条效果是不是被成功打断分割了呢!
