CAD中面域命令的布尔运算方法

在CAD中，我们经常需要用到面域命令，面域命令的用法有好几种，本文内容主要是介绍如何利用面域命令来进行布尔运算，面域是一个具备有物理特性的二维封闭区域。可以转换变为面域的闭环对象是封闭某个区域的多段线、直线、圆弧、椭圆弧、椭圆以及样条曲线的组合，但不包括交叉交点和自交曲线。每个闭合环都将转换为独立的面域对象。将选取对象当中的封闭区域变换为面域对象。先来看看面域命令是如何激活的。

一、激活面域命令

功能区: 常用 » 绘制 » 面域

工具栏: 绘图 » 面域

菜单项: 绘图 » 面域

键盘输入: REGION

命令别名: REG

二、布尔运算

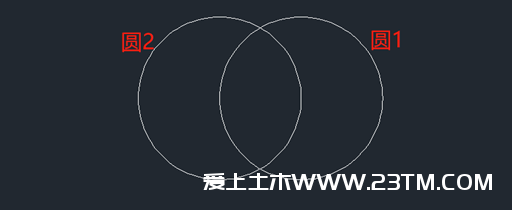

通过并集，交集以及差集操作可以将多个面域合并为单一复杂面域对象。在转换选取的对象为面域对象之前，若 DELOBJ 系统变量的值为 1，在转换为面域后，原始对象将从当前图形中删除。我们先在绘图区域创建两圆进行以下的演示说明，如图所示：

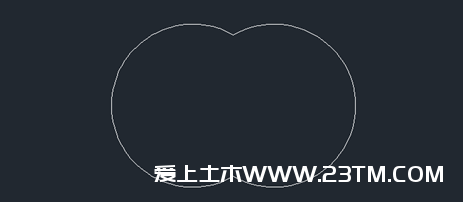

1.并集：将有交集的多个面域合成一个。

执行REG命令，将两圆变为面域，然后在菜单栏上点击【修改】选项卡，下拉列表点击【实体编辑】，子列表选择【并集】又或是UNION 命令创建组合面域，按照提示，选中两圆，回车即可。

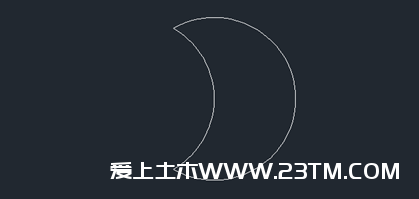

2.差集：第一个面域选择集的面积中减去第二个选择的面域选择集的面积。

执行REG命令，将两圆变为面域，然后在菜单栏上点击【修改】选项卡，下拉列表点击【实体编辑】，子列表选择【差集】又或是SUBTRACT 命令创建组合面域，按照提示，选择圆1按下回车，看提示，选择圆2，回车即可。

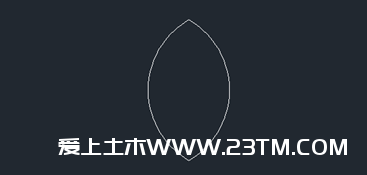

3.交集：不同面域的相交区域

执行REG命令，将两圆变为面域，然后在菜单栏上点击【修改】选项卡，下拉列表点击【实体编辑】，子列表选择【并集】又或是INTERSECT 命令创建组合面域，按照提示，选中两圆，回车即可。
