CAD命令行中输入坐标和动态输入有什么区别?

2021年6月28日
评论
92

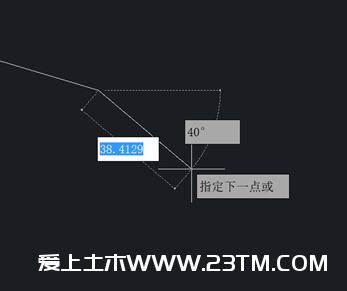

CAD在绘图的时候会在图形窗口的鼠标附近显示命令参数以及输入图形坐标,这种跟随鼠标的输入方式就是动态输入。如下图所示。接下来讲一下命令行中输入坐标和动态输入有什么不同。

CAD命令行中输入坐标和动态输入有什么区别?

一、动态输入与命令行输入的区别

动态输入和在命令行输入坐标有区别,要是之前没定位任何点,输入坐标为绝对坐标,在定位下一个点的时候默认输入的就为相对坐标,不用再在坐标值前面加上@的符号。这样处理是考虑到实际的绘图当中相对坐标的使用频率更加高。

但是也会面临一个问题,例如要将图形从当前位置移动至原点,假如在图形窗口输入0,0,就会发现图形在原地不动,这是因为等于输入@0,0了。在这种情况下,就要将鼠标移动至命令行处键盘输入0,0,或关闭动态输入后输入0,0。要是想在动态输入框内输入绝对坐标,反而要先输入#号,比如输入#20,40,就等于在命令行输入20,40,输入#30<45就等于在命令行输入30<45。

要注意,因为CAD能通过鼠标确定方向之后,直接键盘输入距离回车就能确定下一点的坐标,若在输入了#30后就回车,这与输入30就回车没有什么区别,只是定位点到沿鼠标方向距离上一点30的位置。

二、动态输入的设置

CAD软件的高版本中,默认动态输入为极坐标,即输入长度和角度。在此状态下,通常通过正交或者极轴确定角度之后,能直接输入线长度,要是在角度易确定的情况,就能减少输入。

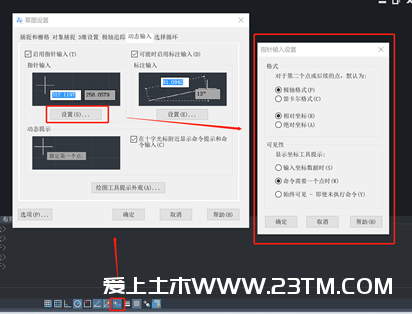

动态输入的坐标输入方式能进行设置,右键点击底部状态栏的动态输入按钮,然后点击“设置”,就会打开动态输入会话框,点击指针输入下的设置按钮,就能进行设置了。

CAD命令行中输入坐标和动态输入有什么区别?
