CAD软件的圆角命令F有哪些隐藏的功能？

CAD软件中的圆角F命令对于很多人来说肯定不陌生，但该功能还是有一些特殊用法，熟悉以后对于大家提高效率来说很重要。

一、延伸或者修剪图形

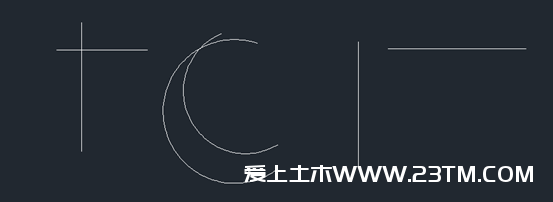

在某些的情况下使用圆角命令取修剪或是延伸图形相比用修剪以及延伸命令更加的方便，下图中的三种情况我们使用圆角命令来试试看。

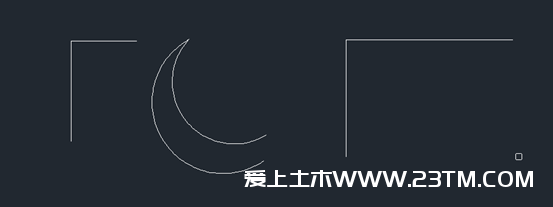

直接在命令行键盘输入圆角快捷键F，回车，输入P（多段线），回车，点选图中的线段，即可获得下图中的圆角半径默认为0的效果。

二、平行线倒圆角

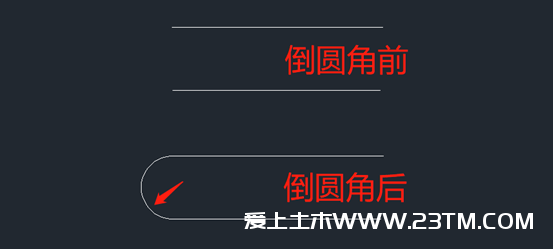

圆角功能除了可对交叉的线间进行倒圆角，还能对平行线进行倒圆角，平行线倒圆角来说，所设置好的圆角半径是不起任何作用的，其圆角直径是以两平行线的中间距离，表现为一个半圆将两线连接，如图所示：

圆角的所在位置是有先点选直线的端点来决定的。

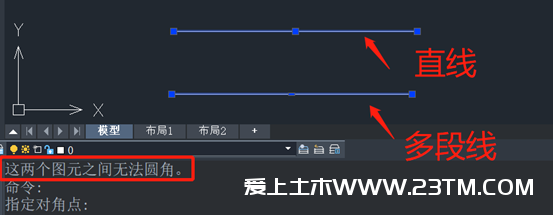

需要注意的是：平行的多段线之间无法进行倒圆角。解决方法是将多段线炸开（X）变成直线之后再进行圆角。

三、对多段线进行倒圆角

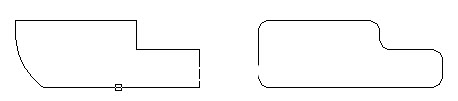

我们对矩形、多边形或是不规则形状的多段线进行倒圆角时，操作方式与平时一样，若是想做多个相同半径大小的圆角，这时需要使用圆角的参数多段线（P），这样就一次性完成倒角，如图所示：

四、创建三维圆角

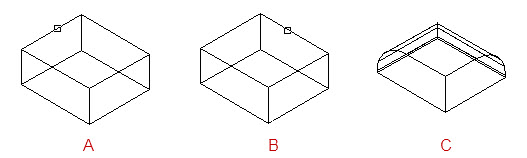

圆角与倒圆角命令不仅能用在二维图形，还能用在三维模型上，操作方法是选中一条边，再选择一条互相连接的边界（链或环）创建一个简易方体举例，如图所示:

A: 选择一条边；B: 选择另一条边；C: 单一边圆角

以上是关于CAD软件中圆角F的命令隐藏功能用法，你学会了吗？
