建筑功能：体育
高度类别：多层建筑
地上层数：4层
图纸深度：施工图
民用建筑设计使用年限：50年
结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
结构安全等级：一级
抗震设防烈度：6度抗震
风压：0.3kN/㎡
雪压：0.2kN/㎡
图纸张数：10张
设计时间：2019
本资料为4层框架结构体育馆结构施工图2019
工程概况：本工程为某学校中体育馆部分，地上4层，使用功能为教室。基础采独立柱基、孔桩；地下水位标高低于结构底板标高，不需进行抗浮设计。
主要包括：结构设计总说明(一)、结构设计总说明(二)、结构设计总说明(三)、结构设计总说明(四)、基础设计说明、基础布置图、地梁布置图、基础顶~1019.600墙柱布置图、1019.600梁布置图、019.600板布置图CAD格式，10张结构图

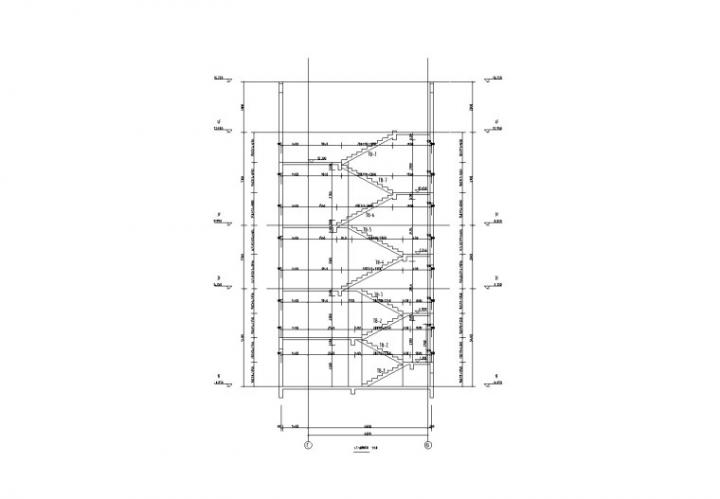

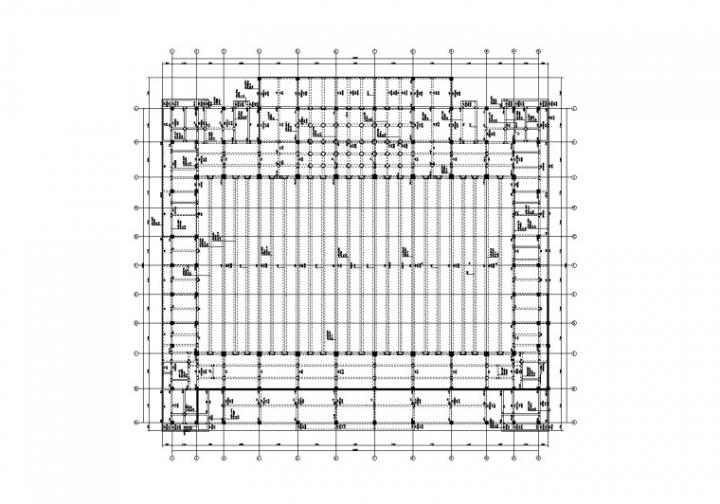

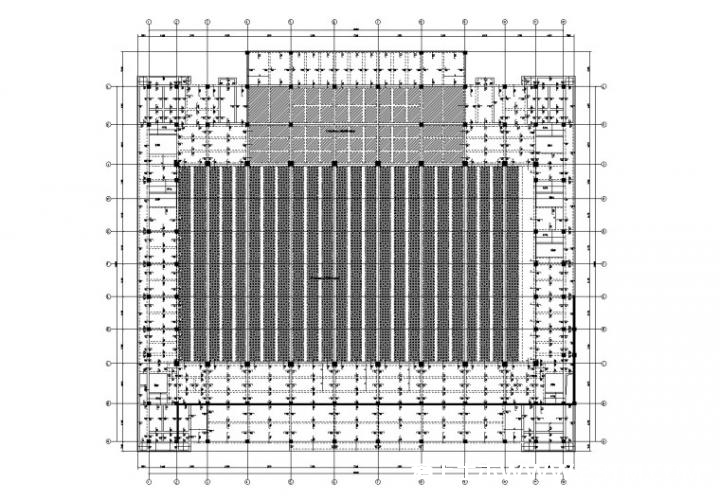

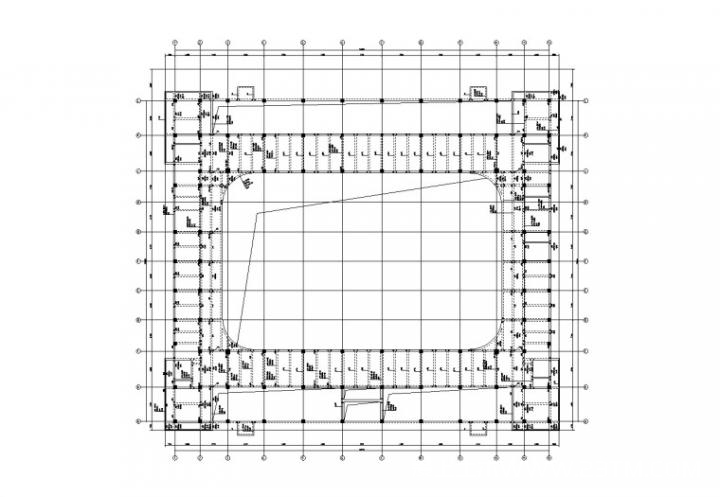

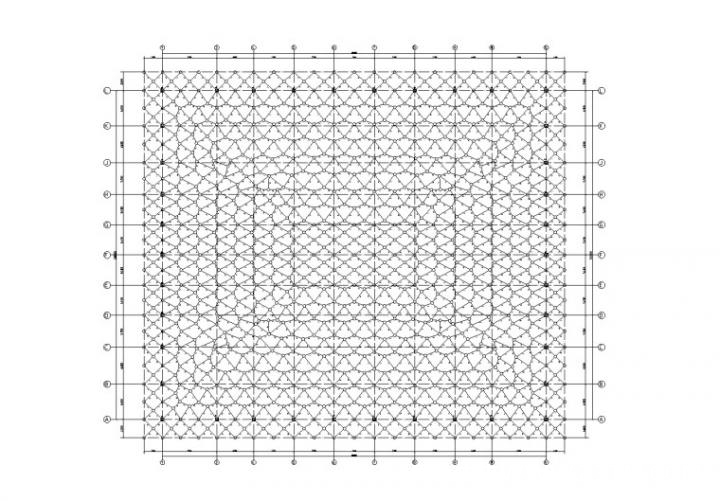

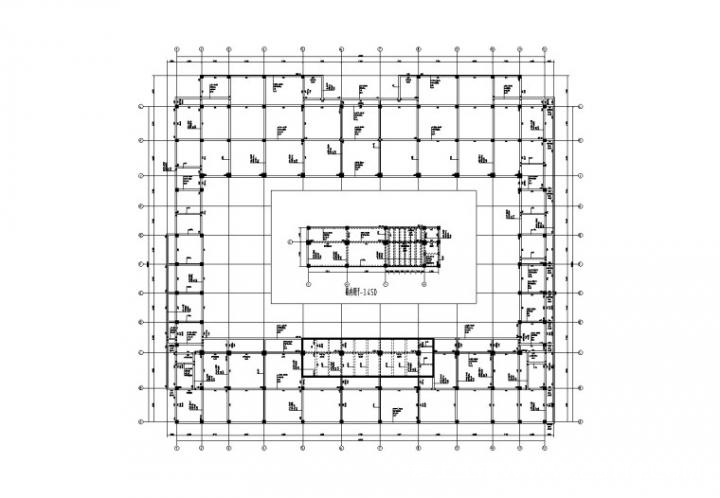

图纸部分预览截图：
