一套广电大数据园区综合体办公楼全套电气施工图

2021年8月3日
评论
32

本资料为贵州某高层办公楼电气施工图,项目地址位于贵州省内,总建筑面积为19112.24㎡,钢筋混凝土框架剪力墙结构,第三23层,地下1层,本建筑主要用于办公用途。

本次设计范围:

1.电力配电系统;

2.照明系统;

3.建筑物防雷、接地系统;

4.火灾自动报警系统;电气火灾监控系统、防火门监控系统、消防设备电源监控系统;

5.智能消防应急照明疏散指示系统源监控系统;

一套广电大数据园区综合体办公楼全套电气施工图

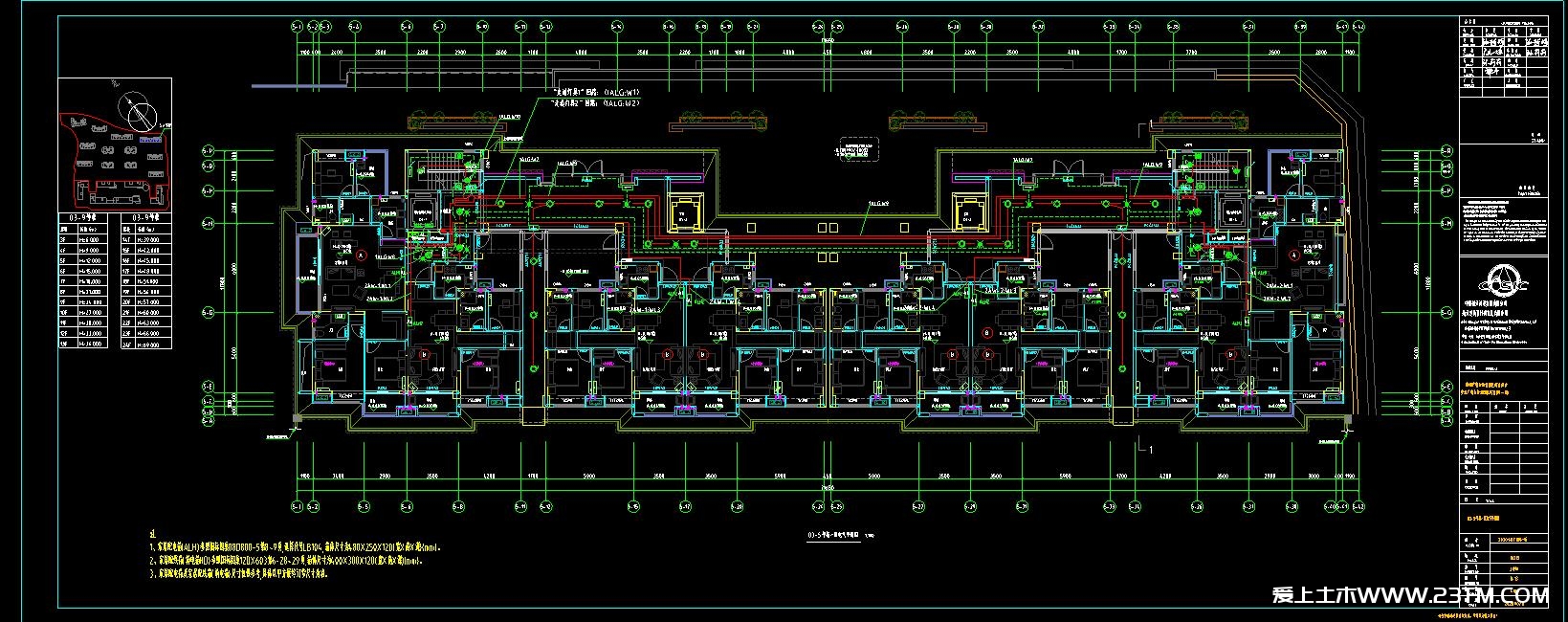

图纸截图

一套广电大数据园区综合体办公楼全套电气施工图

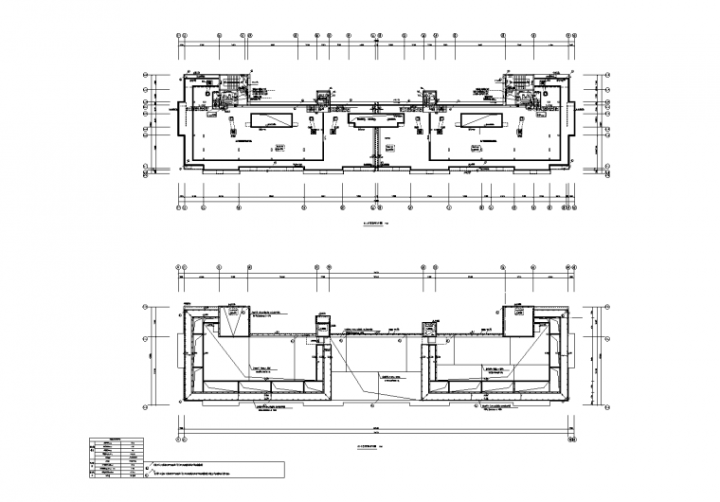

防雷及接地平面图
一套广电大数据园区综合体办公楼全套电气施工图

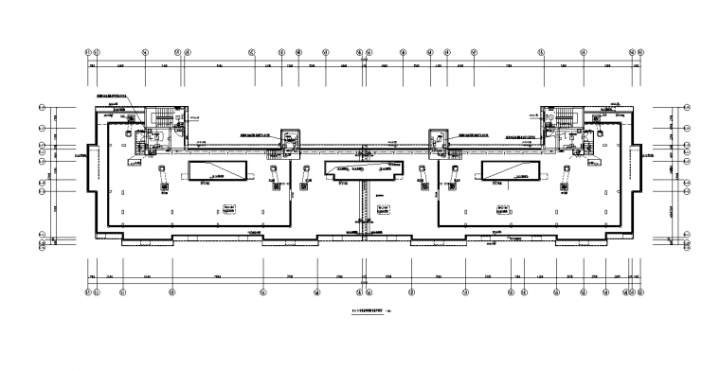

消防报警平面图
一套广电大数据园区综合体办公楼全套电气施工图

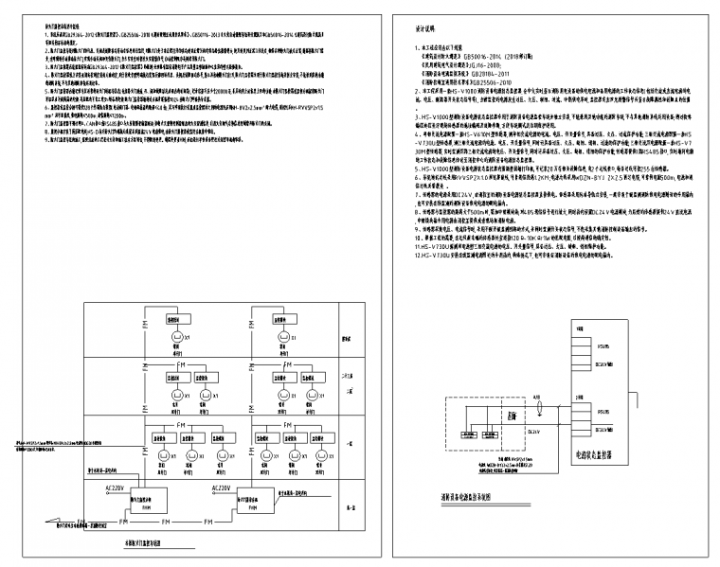

防火门监控系统图
一套广电大数据园区综合体办公楼全套电气施工图

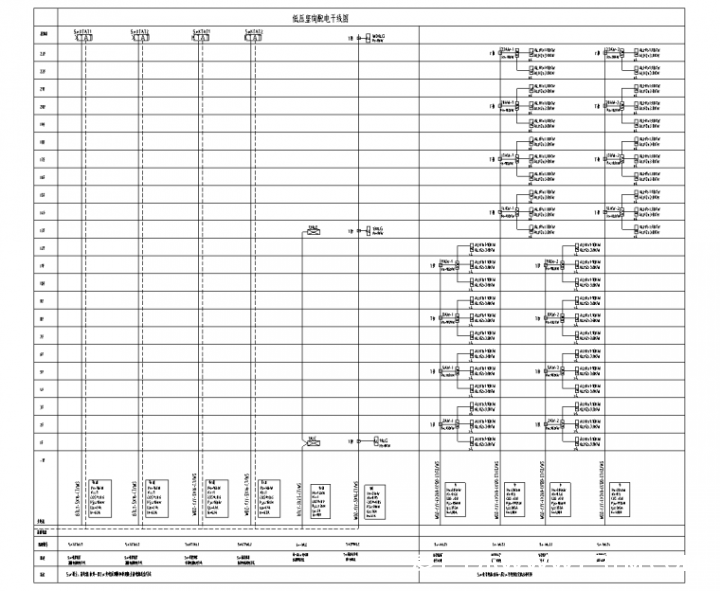

低压竖向配电干线
一套广电大数据园区综合体办公楼全套电气施工图

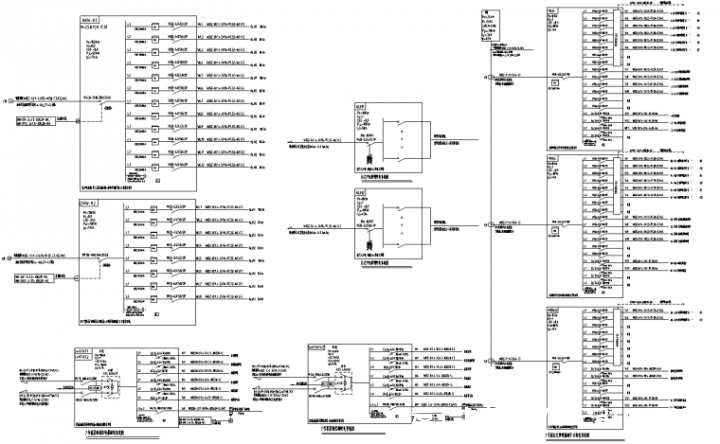

配电系统图
一套广电大数据园区综合体办公楼全套电气施工图

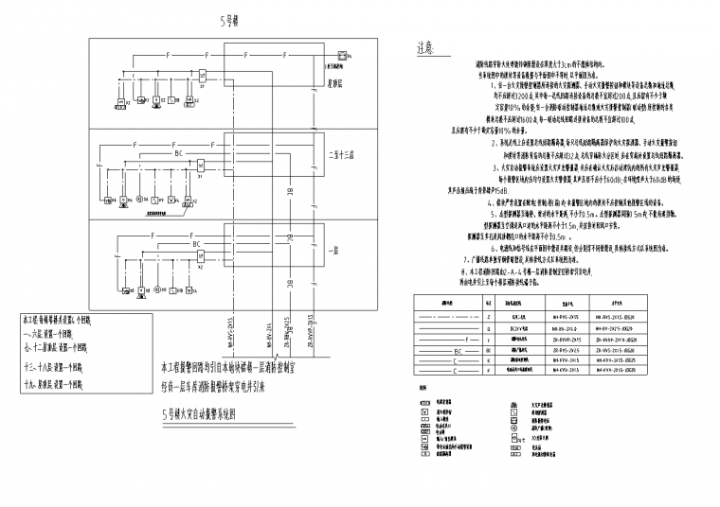

火灾自动报警系统图
