装配式建筑灌浆施工技术动态教学

2020年1月14日
评论
164

第一环节  灌浆料、灌浆套筒介绍

钢筋连接用灌浆套筒是采用铸造工艺或机械加工工艺制造,用于钢筋套筒灌浆连接的金属套筒,简称灌浆套筒。

灌浆套筒设置有灌浆孔和出浆孔,灌浆孔是用于加注灌浆料的入料口。出浆孔是用于加注灌浆料时通气并将注满后的多余灌浆料溢出的排料口。

灌浆套筒两端均采用灌浆方式连接钢筋的接头为全灌浆套筒;

一端螺纹连接一端灌浆连接的接头称之为半灌浆套筒。

钢筋连接用套筒灌浆料是以水泥为基本材料并配以细骨料,外加剂及其他材料混合而成的用于钢筋套筒灌浆连接的干混料,简称灌浆料。

灌浆料按规定比例加水搅拌后,具有规定流动性,早强,高强及硬化后微膨胀等性能的浆体为灌浆料拌合物。

第二环节  钢筋套筒灌浆连接原理

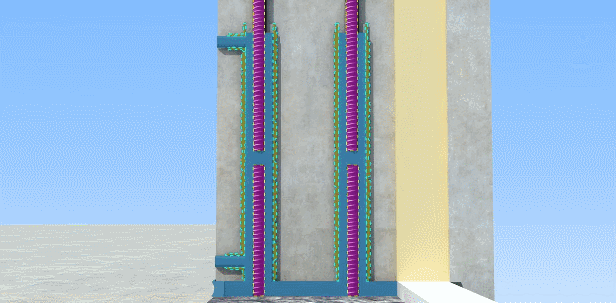

钢筋套筒灌浆是通过空气压缩机将空气由气管输送至灌有搅拌充分的钢筋连接用高性能灌浆料的灌浆压力罐。

致使灌浆压力罐压力增大,在压力的作用下,将罐内的灌浆料拌合物压出。

通过导管从灌浆孔进入封堵严密的预制墙板灌浆仓内,从而完成灌浆。

硬化后的灌浆料分别与钢筋和灌浆套筒握裹作用。将一根钢筋中的力传递至另一根钢筋。实现钢筋连续可靠传力的连接构造。

装配式建筑灌浆施工技术动态教学

第三环节  灌浆设备、器具介绍

套筒灌浆使用的主要设备、器具有:滚筒式搅拌机、空气压缩机、电子台秤、灌浆筒、钢丝软管、橡胶塞等。
