装配式地下车库叠合楼板的施工方案你清楚吗?

2020年1月14日
评论
51

基础底板施工与传统施工方法一致,只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

预留插筋检查、调整

基础底板施工完毕,墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。

标高控制垫块放置

墙板吊装前要对底板基础面进行测量,并在每块墙板下脚放置水平标高控制垫块。

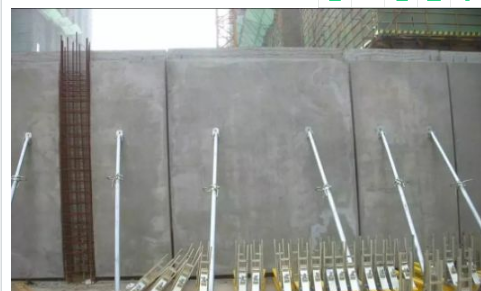

叠合墙板吊装

叠合墙板应按要求进行吊装,每块墙板用两根斜支撑固定和调整。

叠合墙板吊装

叠合墙板吊装应按事先制定好的方案分段进行,尽量减少挪动吊车及工具。

预制墙板底部及拼缝

墙板吊装完毕后,工人即可进行拼缝处理工作,一般可用嵌缝砂浆和木条两种方式。

现浇框架柱施工

叠合墙板安装完成后,即可进行现浇框架柱施工,包括钢筋绑扎、支模、混凝土浇筑、拆模等。

现浇框架梁施工

框架柱施工完毕后,开始进行现浇框架梁施工,包括支底模、绑钢筋、梁侧模加固等工作。

楼板支撑安装施工

楼板支撑安装应按设计图纸要求进行布置,与框架梁施工穿插进行,尽可能减少施工工期。

叠合楼板吊装施工

叠合楼板吊装,应按照设计图纸中的安装布置图进行,布置图上有详细楼板编号、尺寸及位置。

水电管线连接

叠合楼板上的水电线盒及管道会在生产阶段提前预留,安装完毕后现场只需将其管线连接即可。

楼板上层钢筋安装

楼板上层钢筋应置于格构梁上弦钢筋上,与格构梁绑扎固定,以防止偏移和混凝土浇筑时上浮。

检查验收

混凝土浇筑前,应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验收。

混凝土浇筑

混凝土浇筑应从墙板开始,分层浇筑,每层浇筑高度不大于80cm,间隔时间一般不小于1小时。

装配式地下车库叠合楼板的施工方案你清楚吗?

叠合墙板拼缝设计图
