本资料为某国企一套建设工程深化设计交流资料,格式为PDF,150多页。

一、深大基坑类项目设计深化优化

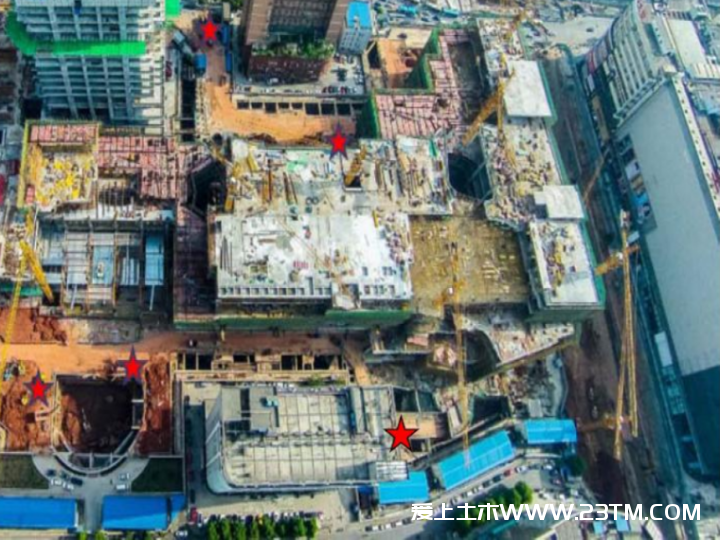

1.项目经过前期论证和考察,完全顺作和逆作均不能满足业主对裙楼节点工期的要求,通过采用BIM 对施工方案进行模拟分析后,确定采用顺逆结合的施工方案。

2.这种方式由于提前施工正负 0 楼板,可以缓解场内交通组织和材料堆场的压力,并且可地上地下同时施工,便于后期机电安装、幕墙及精装修等工序的插入,保证整个项目的工期。这种工况虽节省掉了内支撑梁板的费用,但由于各种复杂工况、逆作区暗挖出土速度的影响,需解决更多的实施过程中问题和控制施工成本。

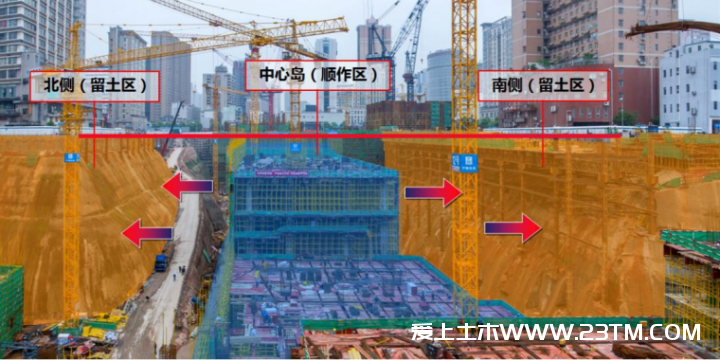

3.在中心岛结构顺作的同时,两侧留土区同步进行格构柱施工,利用格构柱做竖向支撑,完成首层结构梁板施工,利用首层正式结构梁板起到水平对撑传力的效果。

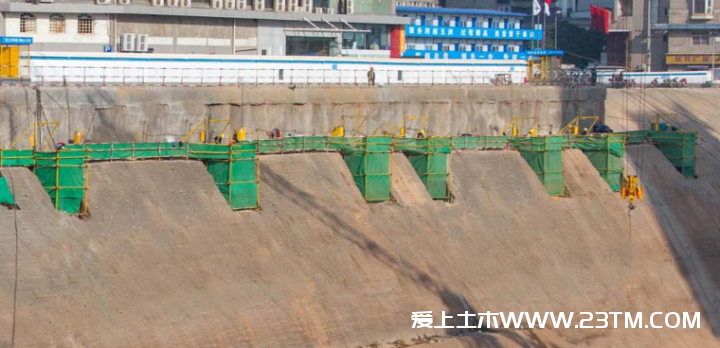

4.周边既有建筑的嵌入导致了土台的留置,根据施工部署,需要在陡坡上成孔,用于安装格构柱。

5.该工程格构柱最长为 40m,重量约为 13t,由于塔吊吊重覆盖问题,斜坡上格构柱整体吊装难度大,后经优化,采用套架辅助格构柱分段安装就位。

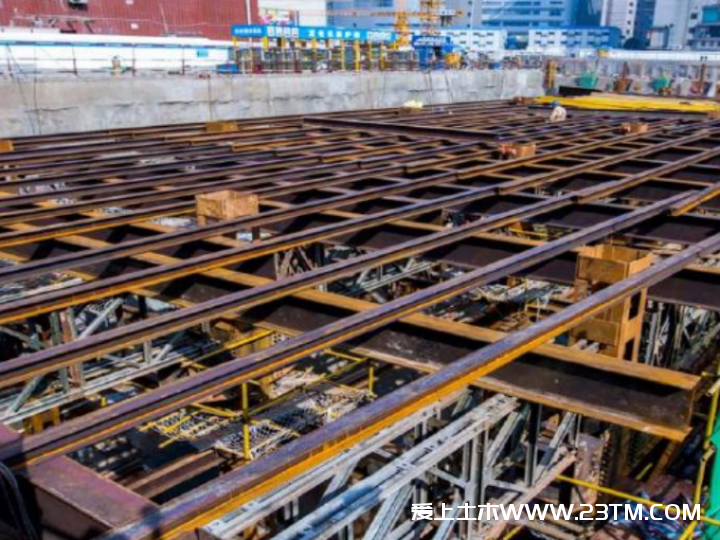

6.在施工边坡留土区 L1 层结构梁板时,若采用常规搭设满堂脚手架的方式,搭设高度近 34米,且大部分的立杆将立在近 70°斜坡土台上,架体搭设施工难度大、周期长、安全性得不到保障;该项目采用贝雷架、型钢平台辅助施工∶ 即采用在格构柱上焊接牛腿,牛腿上固定贝雷架及 H型钢平台,再在平台上铺设模板作为支撑体系搭设平台,避免了陡坡高支模重大安全隐患。

二、目录

1、 深大基坑类项目设计深化优化                  2、 公建和住宅类项目设计深化优化

3、 超高层类项目设计深化优化                     4、 钢结构类项目设计深化优化

5、 基础设施类项目设计深化优化                  6、 EPC 类项目设计深化优化

7、 预应力类项目设计深化优化                     8、 装饰装修类项目设计深化优化

9、 深化设计促进盈利能力提升实例.、

三、相关图片

中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引

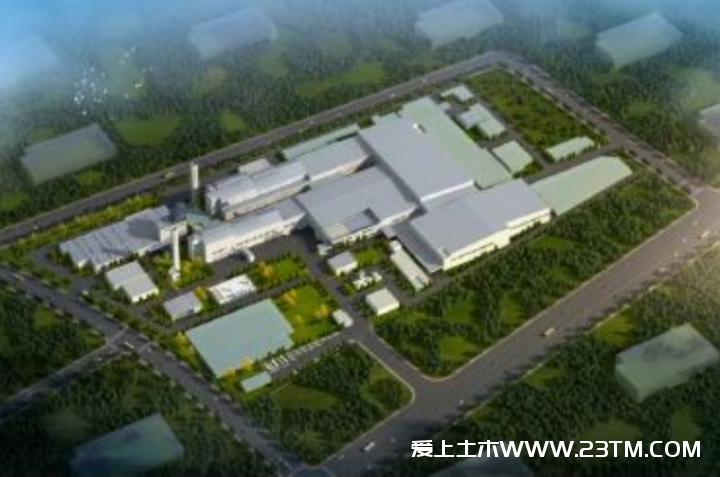

EPC 项目设计优化案例.png
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
中建系统内部某分公司设计深化与优化要点指引
