中建某局花篮钢拉杆上拉式悬挑脚手架施工方案

本资料为一套“花篮钢拉杆”上拉式悬挑脚手架施工方案，可供脚手架安装施工参考。

一、悬挑工字钢、花篮拉杆及架体稳定截取

1 悬挑承力架的型钢挑梁由 16#工字钢组成，根据不同用途分为普通型、加长型两种。普通型长度为 1.2m~1.80m，加长型长度为 1.90m—2.7m（DGJ32/J121－2011 中长度不超过 3m）。

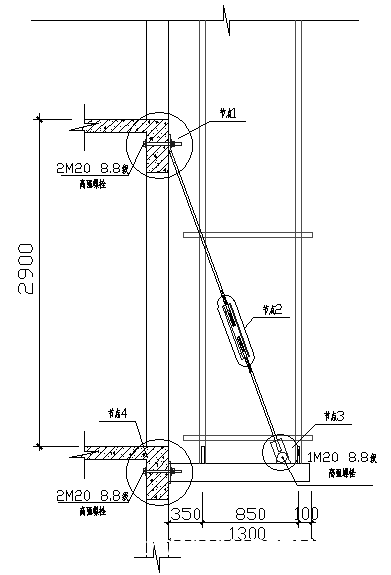

2 花篮斜拉杆由Φ20 长螺栓杆，中间配有 M50 的大的高强螺母组成花篮螺栓。当悬挑钢梁长度不超过 1.8m 时设置一道拉杆，超过 1.8m 设置两道拉杆。

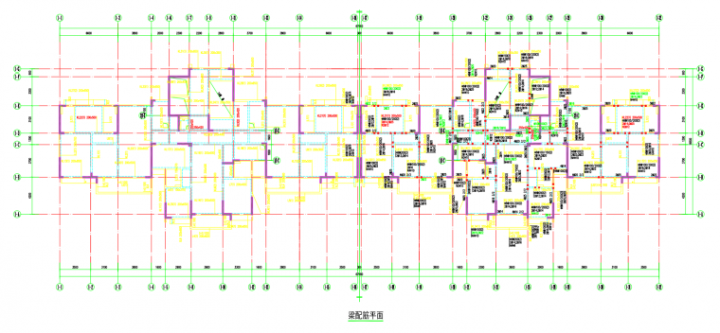

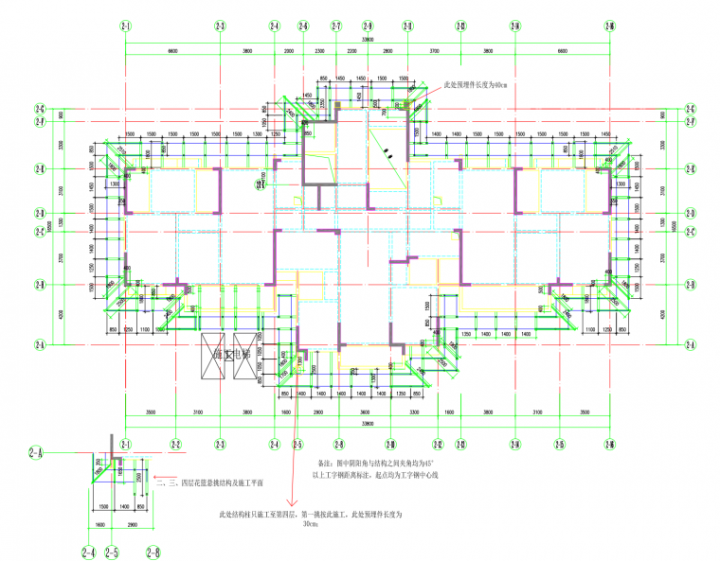

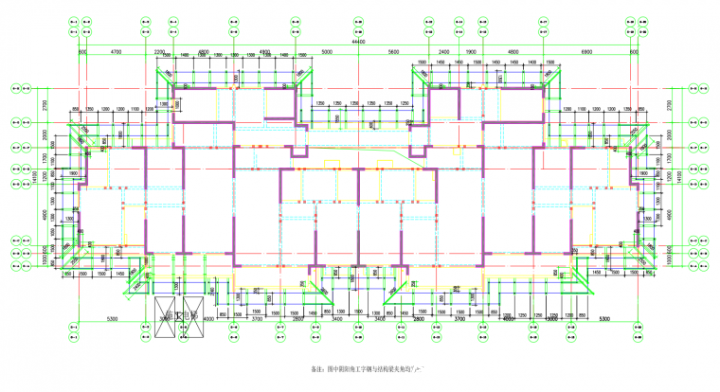

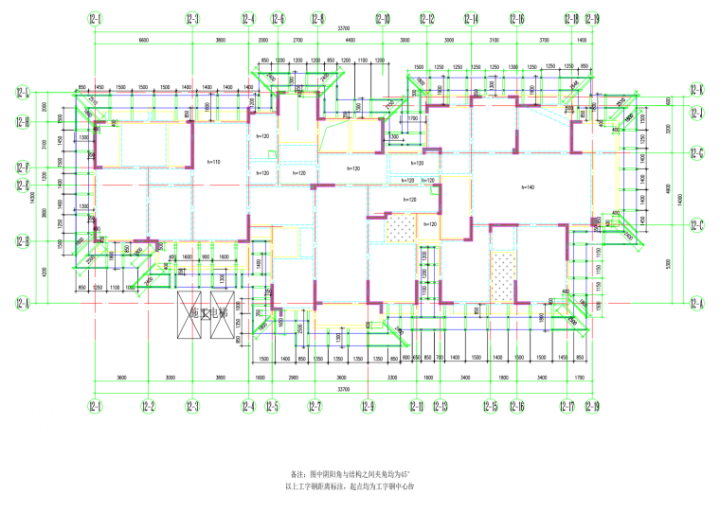

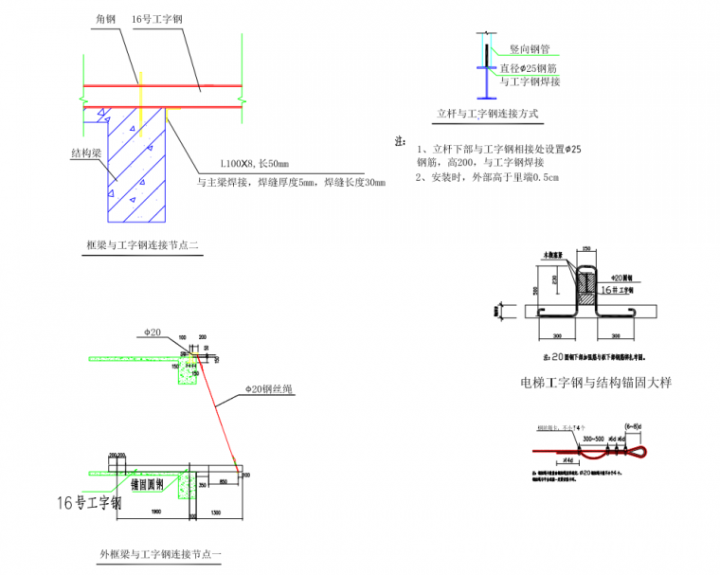

3 花篮斜拉杆上端通过螺栓固定在建筑物上、下端与型钢挑梁相连结，型钢挑梁由螺栓固定在建筑物上。螺栓孔采用预埋套管的形式，根据钢梁平面布置图埋设螺栓套管，注意上拉端的套管必须与钢梁中心线统一偏移 50mm，以确保拉杆不与脚手架立杆碰撞。

二、脚手架搭设概况

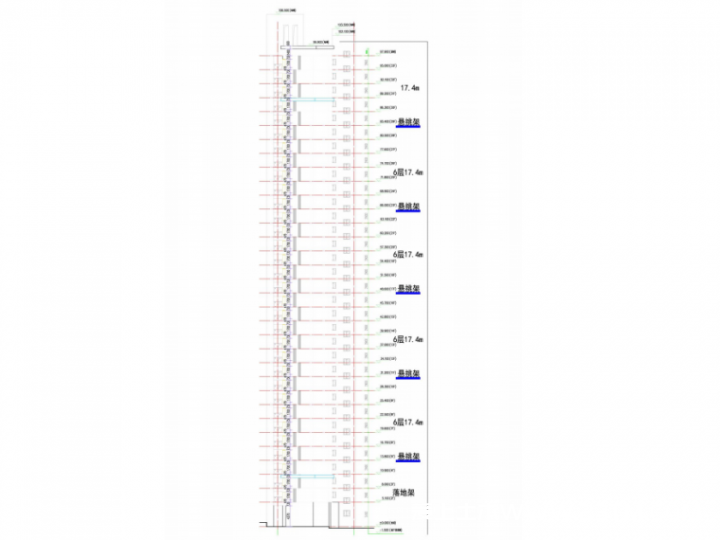

根据本工程建筑造型、结构形式及施工安排需要，本工程高层住宅结构和装饰工程施工拟采用落地式与“花篮钢拉杆”上拉式悬挑相结合的脚手架方案。

落地式脚手架搭设高度：

1#、2#楼：从地下室顶板搭设至第四层，搭设高度 10.4m；3#、4#、7#、8#、9#、10#、12#、13#楼：从地下室顶板搭设至第六层，搭设高度 16.2m；5#、6#楼：从地下室顶板搭设至第五层，搭设高度 14.8m；11#楼：从地下室顶板搭设至第三层，搭设高度 7.5m。

三、目录

1 工程概况

2 花篮拉杆式悬挑脚手架

3 脚手架安全管理

4 监测监控措施

5 危险源的识别与监控及应急预案

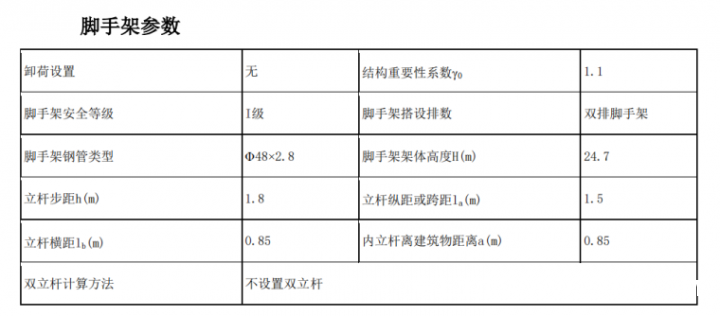

6 脚手架设计计算

7 附图

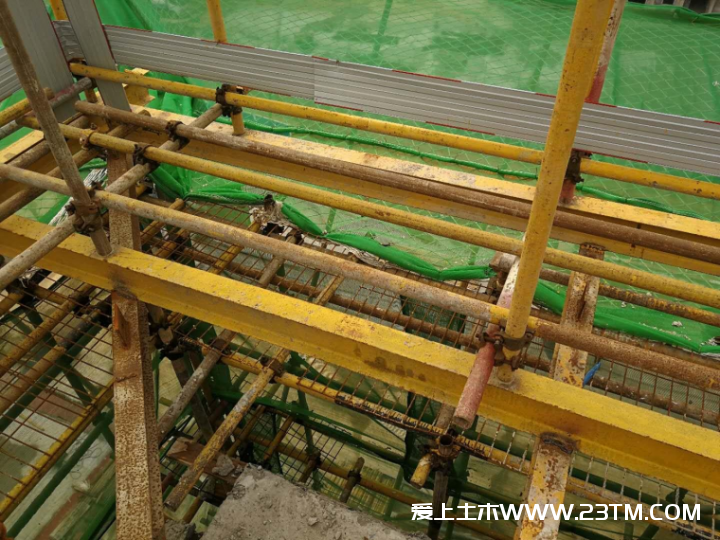

四、相关图片
