CAD中修改尺寸标注的关联性的方法

2021年8月12日
评论
154

CAD中,可以通过哪种方式修改尺寸标注的关联性?

CAD中的关联标注包含三种,取决于DIMASSOC的值是多少,当值为2的时候,表示关联标注,当值为1的时候,表示无关联标注,当值为0 的时候,表示分解标注。

下面来看看具体的例子:

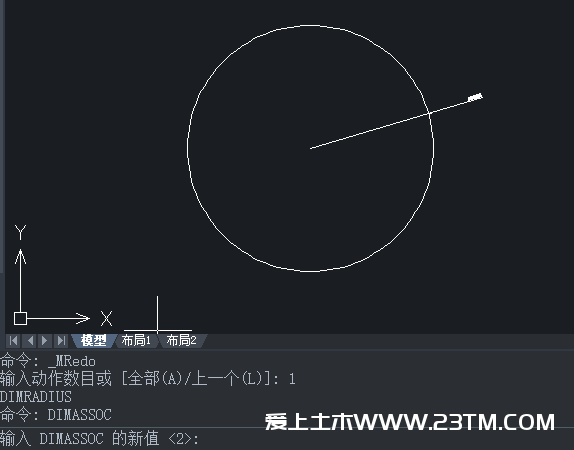

1、首先,大家打开中望CAD软件,打开要进行修改尺寸关联的文件

CAD中修改尺寸标注的关联性的方法

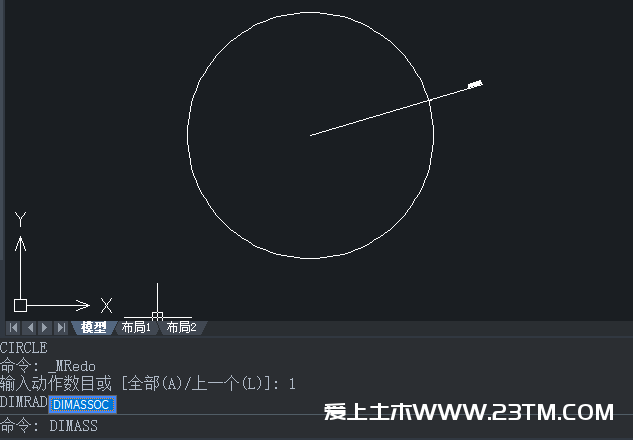

2、然后找到命令行,输入“DIMASSOC”,按回车键进行确认

CAD中修改尺寸标注的关联性的方法

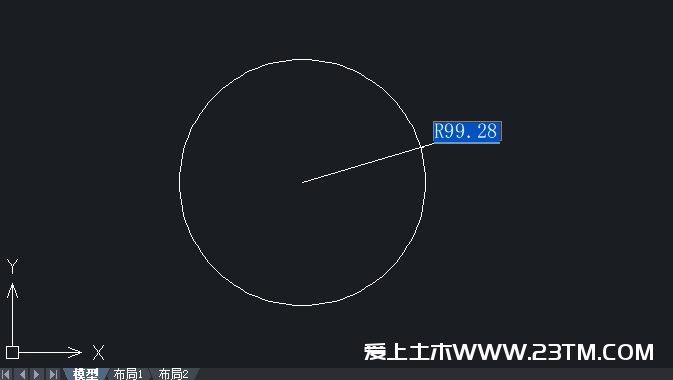

3、然后我们选定关联的模型,在这里,我们可以看到,关联标注的变量值是2,是属于默认值。除此之外,无关联标注的变量值为1,而分解标注的变量值为0

CAD中修改尺寸标注的关联性的方法

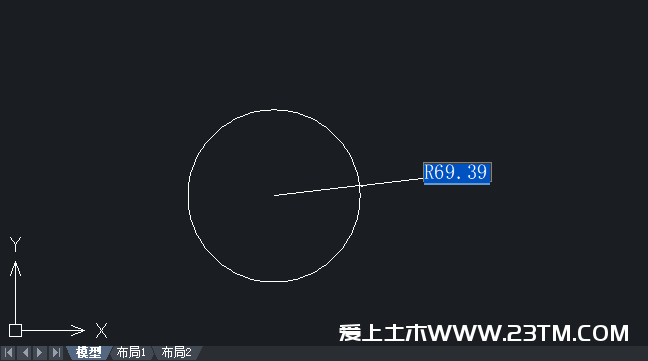

4、如果这个时候调整了圆的大小,那么它所标注的数字也会进行改变

CAD中修改尺寸标注的关联性的方法

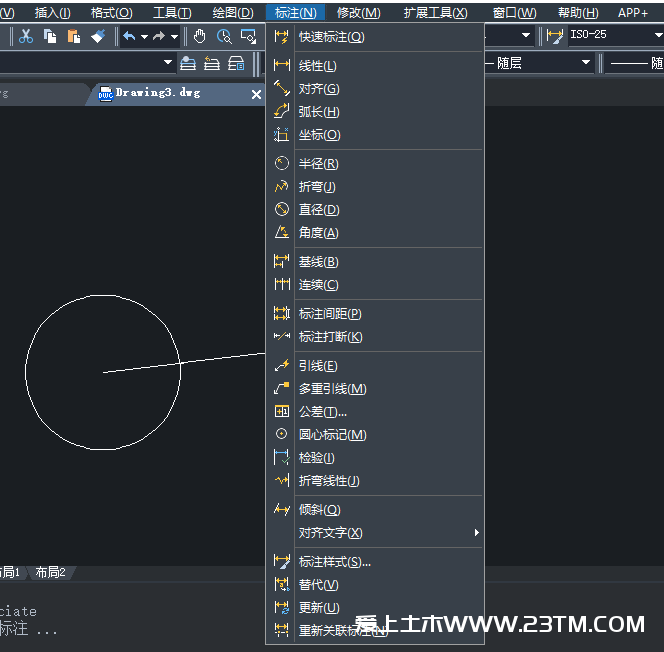

5、如果要重新进行关联,可以找到CAD菜单栏上的标注-重新关联标注按钮,开启重新关联标注的功能

CAD中修改尺寸标注的关联性的方法

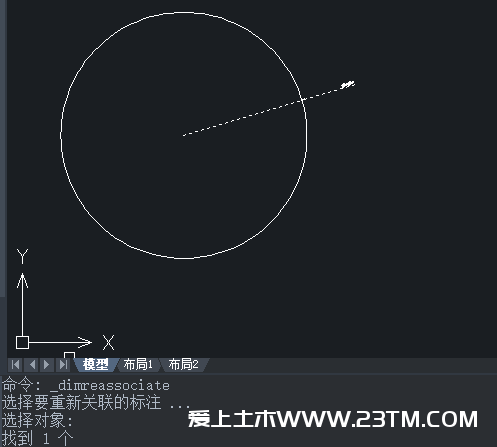

6、选择一个或多个要建立或重新建立关联的标注

CAD中修改尺寸标注的关联性的方法

7、根据需要建立关联的标注的类型,依据命令行提示进行操作:

1)指定尺寸界线原点位置

2)输入S(选择对象)选择标注对象

3)按 ENTER 键指定下一个尺寸界线原点

4)按 ESC 键退出当前命令,并保存已建立的所有关联
