在CAD中利用外部参照之前需要将外部参照附着到宿主图形上,下面我们以创建花园为例学习其具体的操作方法。

1、 首先,大家打开中望CAD软件

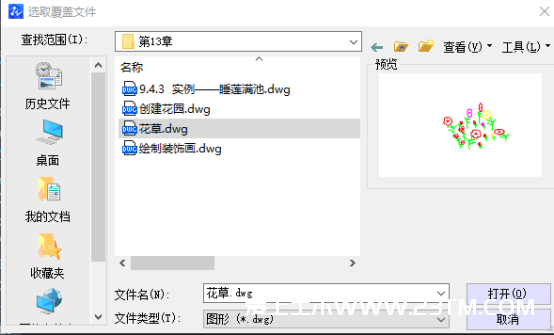

2、 点击【插入】-【外部参照】,在弹出的对话框中选择参照对象“花草”。

CAD中利用外部参照创建花园的方法

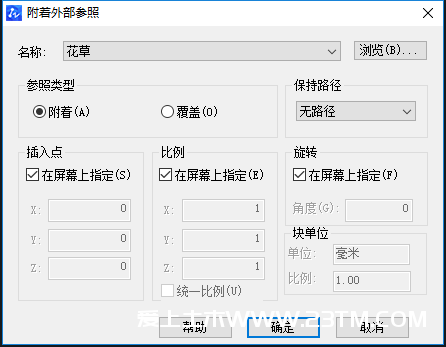

3、 点击“打开”,选择参照类型为附着型,其他属性设置如图:

CAD中利用外部参照创建花园的方法

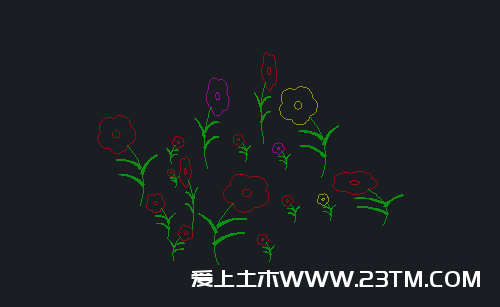

4、 点击“确定”,插入第一束花草

CAD中利用外部参照创建花园的方法

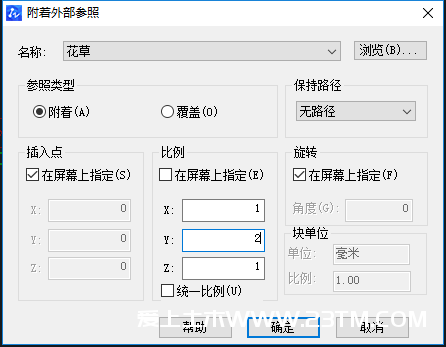

5、 再次执行【外部参照】命令,插入第二束花草,去掉比例栏“在屏幕上指定“的勾选,设置比例Y为2,点击”确定“

CAD中利用外部参照创建花园的方法

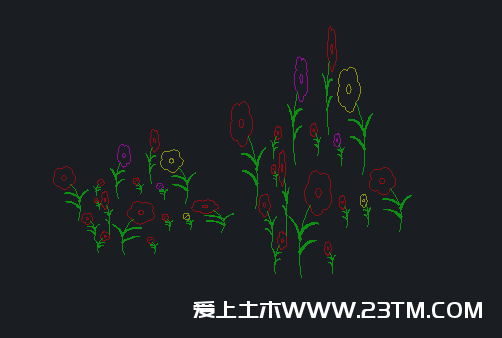

6、 此时绘制的图形如下:

CAD中利用外部参照创建花园的方法

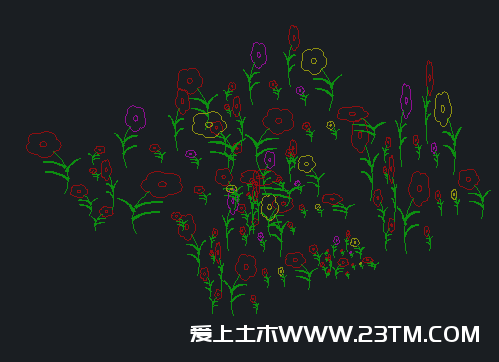

7、 多次重复【外部参照】命令,附着不同比例的花草图形,最后CAD中花园就创建好了

CAD中利用外部参照创建花园的方法
