用CAD画苹果APPLE的标志LOGO教程

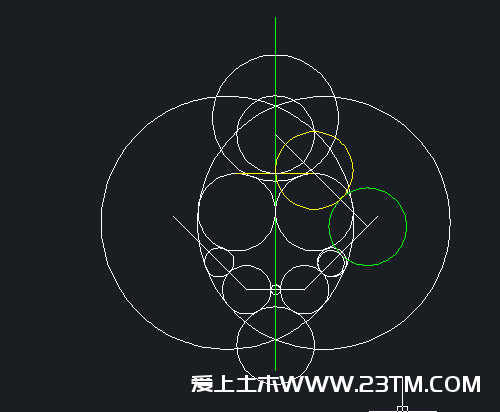

今天我们来学习如何用CAD绘制苹果的LOGO。先看一下如图所示的绘制草图，可以看出，苹果LOGO的绘制就是利用圆、直线的相对复杂运用绘制而成，下面我们就来一起学习吧！

1、 首先，大家打开中望CAD软件

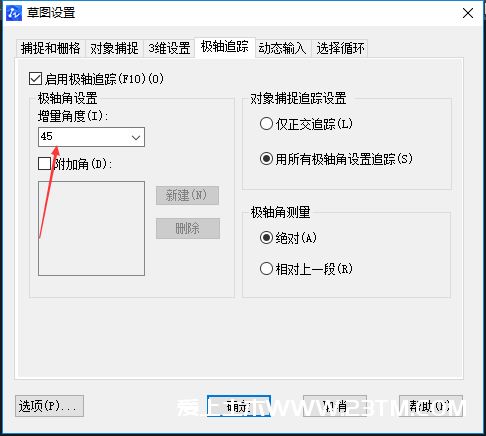

2、 将光标定位到绘图区域下方的极轴追踪图标，单击鼠标右键，打开如图所示的草图设置对话框，设置增量角为45

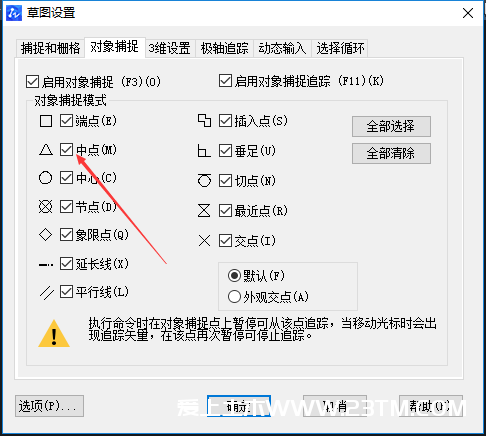

3、 然后点击【对象捕捉】选项卡，设置捕捉中点；点击确定，返回绘图区域

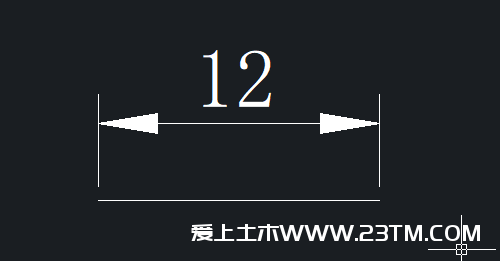

4、 点击【绘图】-【直线】按钮，绘制一条水平直线，其长度为12

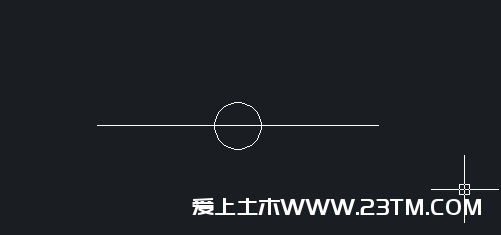

5、 点击【绘图】-【圆】-【圆心、半径】按钮，以水平直线的中心点为圆心，绘制一个半径为1的圆

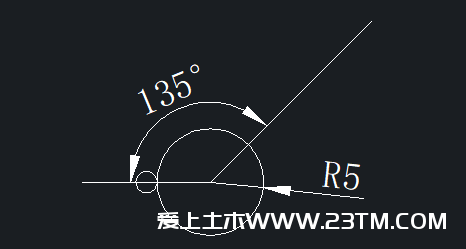

6、 点击【绘图】-【圆】按钮，以水平直线右端点为圆心，绘制一个半径为5的圆，此时两个圆刚好相切；然后点击【直线】按钮，以水平直线右端点为起点，绘制一条长度合适的线段，线段与水平直线的逆时针夹角为135°

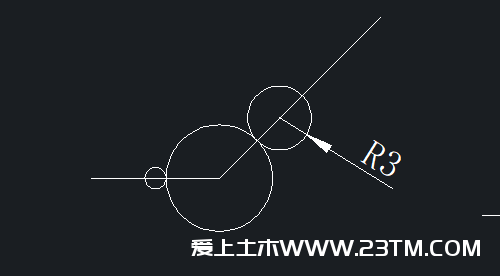

7、 点击【绘图】-【圆】-【两点】按钮，利用两点画圆方式在斜线上绘制一个半径为3的圆，确定第一点为斜线上与半径为5的圆的交点

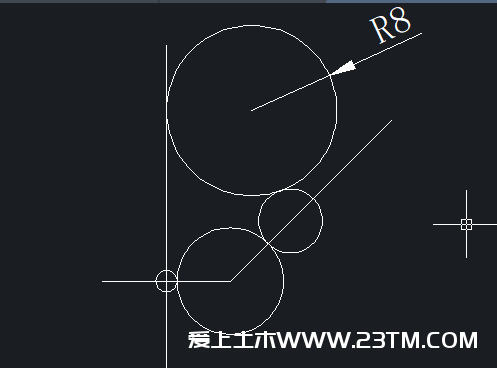

8、 点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制一个与竖直线和半径为3的圆相切，其半径为8的圆（在绘制这个圆之前需画一条过水平直线中心点的竖直直线）

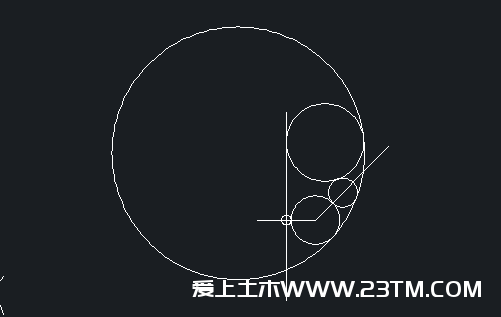

9、 点击【绘图】-【圆】-【相切、相切、相切】按钮，绘制一个与三个圆都相切的大圆

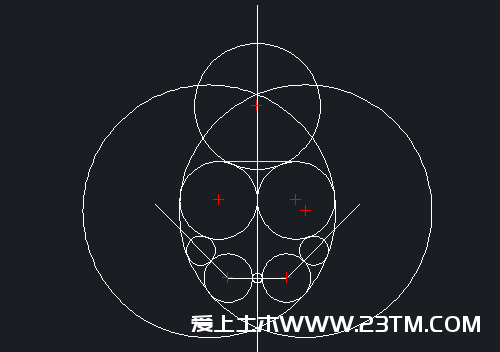

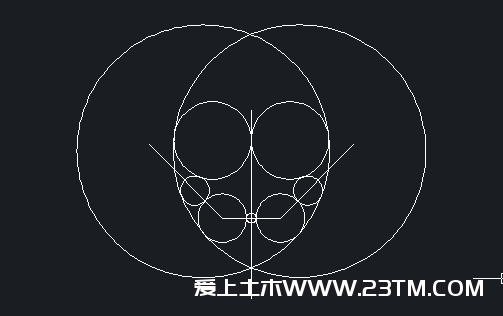

10、 点击【修改】-【镜像】按钮，选择四个圆以及斜线为对象，以竖直直线为镜像线，绘制出如图所示的图形

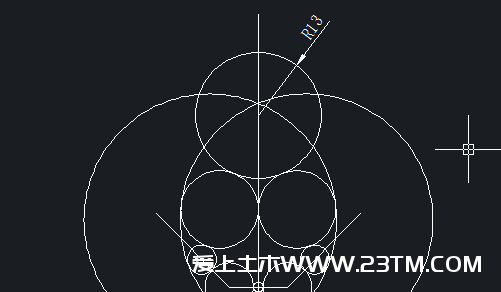

11、 点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制一个半径为13，与两个半径为8的圆相切的圆

12、 点击【绘图】-【直线】命令，绘制如下图所示的两个半径为8的圆的切线

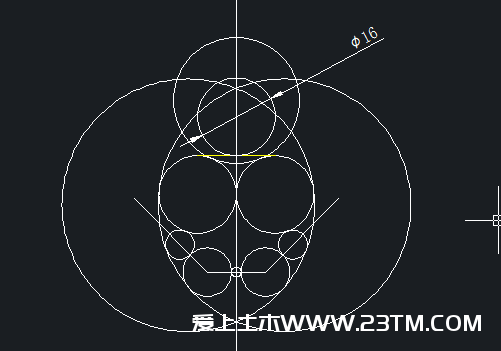

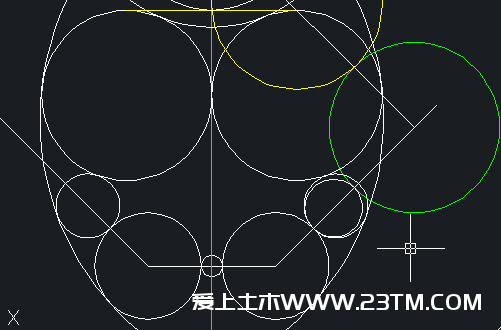

13、 点击【绘图】-【圆】-【两点】按钮，利用两点画圆的方式绘制一个分别经过切线与两个圆的切点的圆，如图所示

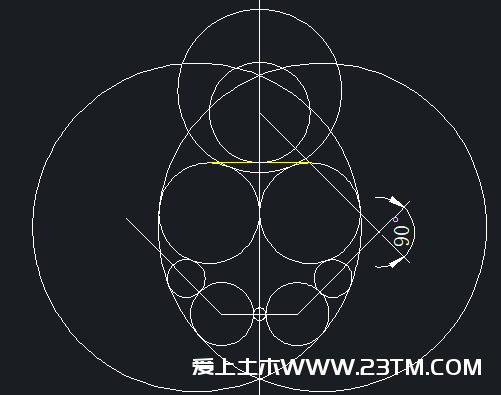

14、 点击【绘图】-【直线】按钮，绘制直线。直线的第一点为上一步所绘制的圆的圆心，第二点为斜线的垂足

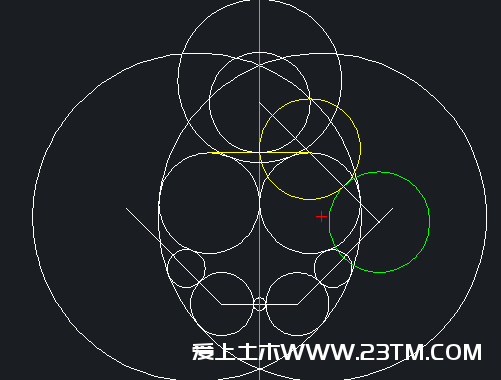

15、 点击【绘图】-【圆】，绘制一个半径为8的圆。圆心为上一步所绘制的垂线与斜线的交点；然后点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制一个与上一步所绘制的圆以及竖直直线相切，并且半径为8的圆，

16、 点击【绘图】-【圆】-【两点】按钮，利用两点画圆命令绘制半径为3的圆内的小圆

17、 点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制与底部两个圆相切且半径为8的圆

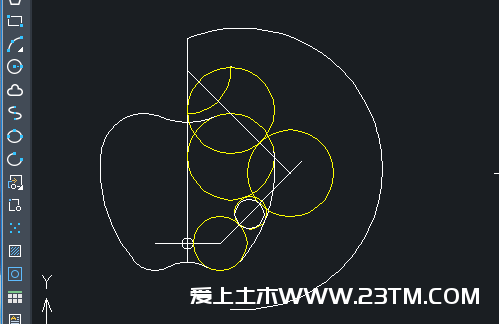

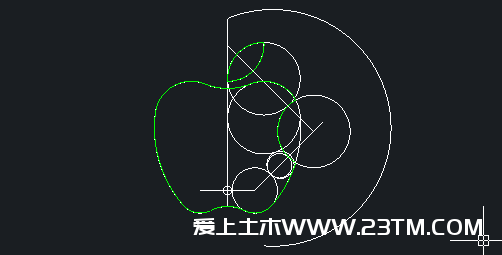

18、 利用修剪、删除命令去掉多余的线条

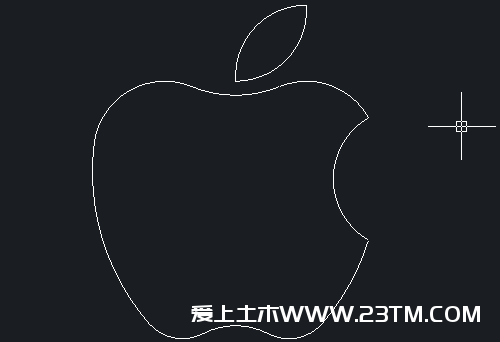

19、 最后绘制的苹果如图

20、 画好苹果LOGO的轮廓后，我们可以在CAD中自行填充颜色
