本资料为提高电力舱侧墙 T 型螺栓预埋体系一次验收合格率
一、工程概况
管廊长度：总长 1612.0m（其中明挖段长 1454m、暗挖段长 158m）
项目总投资：工程总造价 4.87 亿，其中管廊结构造价 1.5 亿
主管廊断面设计结构包含电力舱、水信舱、水舱、燃气舱。其中电力舱是保证新机场正常通航的重要供电通道，包含了大量的电缆、电力支架。需在侧墙中预埋的大量 T 型螺栓（螺栓长 219mm，纵向2布设间距 1m，竖向每列布设 3 个或 4 个，本工程共计含有 16000 多个）。
综合管廊工程结构纵向坡度变化较多（其中主管廊电力支架须与管廊底板垂直，分支节点处二层支管廊电力支架需斜向布置），这也使得 T 型螺栓预埋质量难以控制。
二、目录
1、工程概况 2、QC小组简介 3、选择课题 4、现状调查 5、设定目标
6、原因分析 7、确定要因 8、制定对策 9、对策实施 10、效果检查
11、巩固措施 12、总结和下一步打算
三、相关图片
T 型螺栓现场固定形式.png

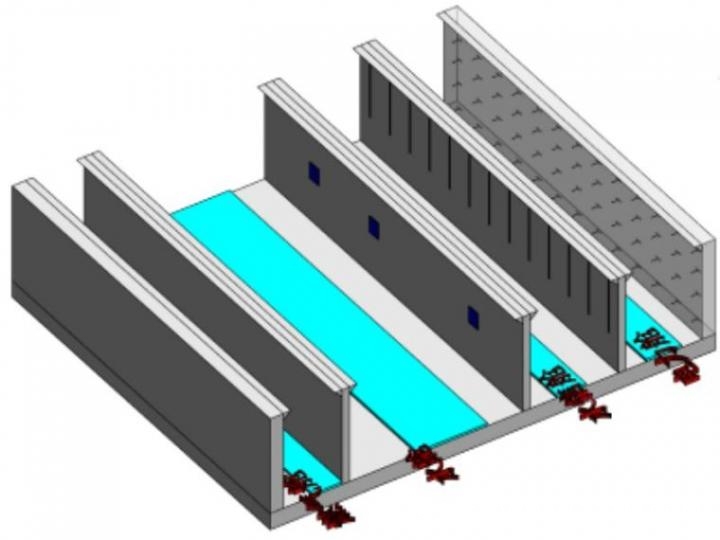

综合管廊 BIM 效果图.jpg

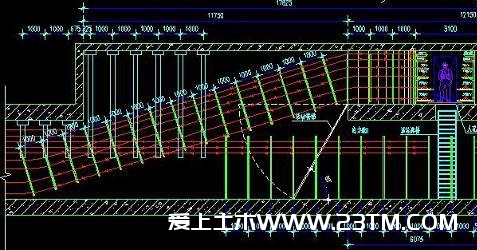

二层支管廊电力支架布设 CAD 图.png
