AutoCAD中创建五彩线的方法技巧

2022年1月6日
评论
151

在本教程中,我们将引导您逐步解释如何使用多色线条。默认情况下,CAD 的线是单个实体。线条的这种奇异性使其可以被视为一个简单的绘图元素,而无需使用更复杂的类型。但是,对于那些可能需要此类功能的人,除了将不同颜色的线条组合为一条之外,还有一种方法。

如前所述,默认情况下,该行是一个简单的元素,因此要复制非内置功能,我们需要在进行实际开发之前设置适当的环境。我们将首先讨论如何准备 AutoCAD。

第1步

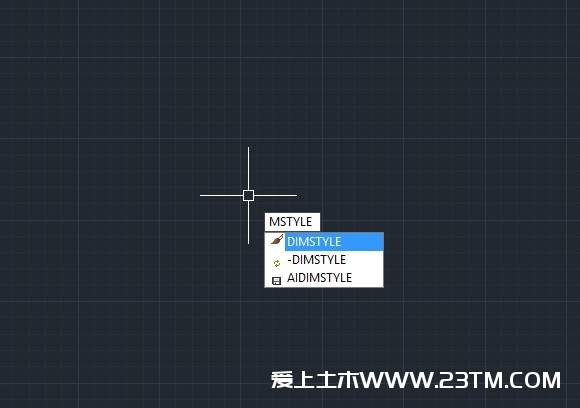

命令:MLSTYLE

AutoCAD中创建五彩线的方法技巧

使用命令 MLSTYLE 访问多样式菜单。当您按 Enter 键时,应该会打开对话框(下一个屏幕)。

第2步

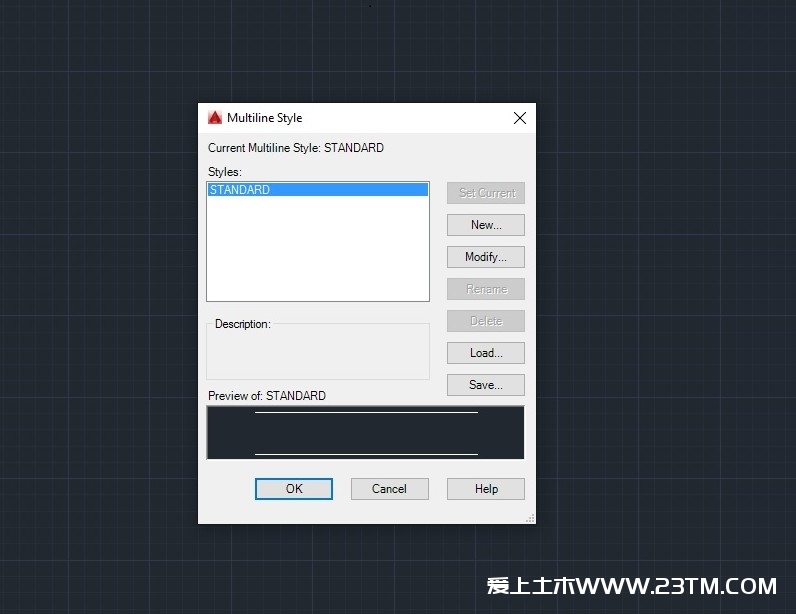

查看当前配置文件

AutoCAD中创建五彩线的方法技巧

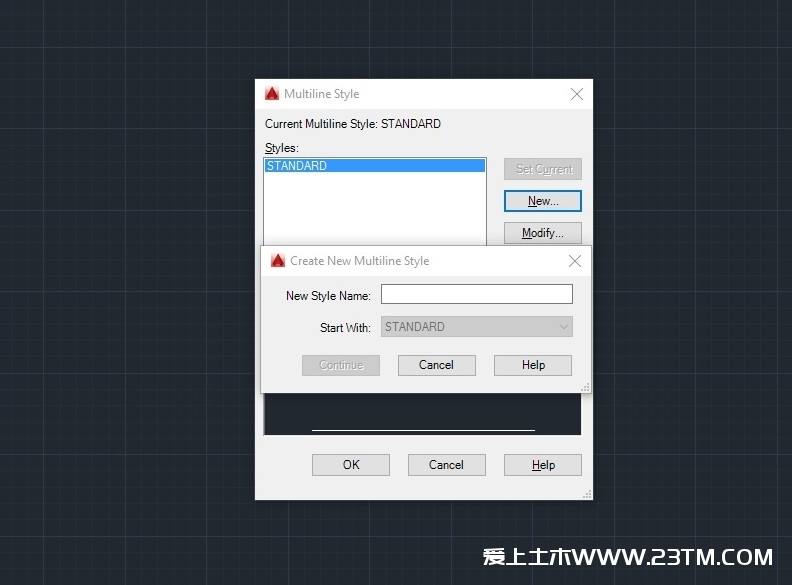

默认情况下,为常规线条绘制定义了“标准”轮廓。这也设置为当前选择的配置文件。在任何时候,如果没有其他配置文件,此配置文件将可用。创建一个新的配置文件,如下所示。

AutoCAD中创建五彩线的方法技巧

第 3 步

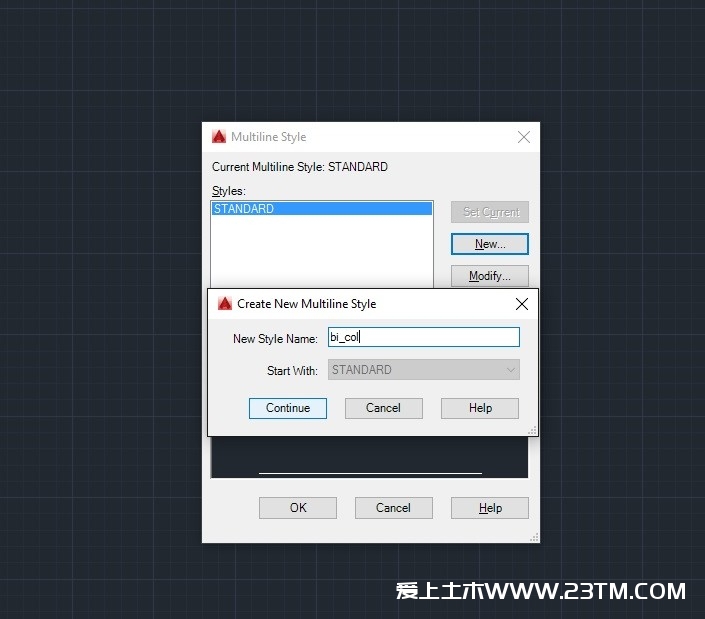

创建新的多样式配置文件

AutoCAD中创建五彩线的方法技巧

为您的配置文件命名,然后按继续进入配置菜单(下一个屏幕)。

第四步

设置您的个人资料

您输入的名称位于当前屏幕的顶部。这是您的个人资料配置屏幕,您可以在其中定义您的风格。

大写 –

对于多色线,要为“开始”和“结束”选择“线”选项。角度暂时不重要。当您希望线条以圆弧开始/结束时,您可以自行试验。

填 -

这是背景颜色。如果将其设置为 none,则在指定线条以从图层继承颜色的地方,线条将被绘制为透明。这里有两个函数,我们稍后会介绍。

显示关节 –

是否显示定义了干预的关节。

元素——

就像在您的画布上一样,元素部分指的是您在使用此样式时将要绘制的元素。属性如下所示。

对于多色线,对于所有定义的元素,偏移量应保持为 0。这是因为偏移量本质上是垂直的,并且将线彼此置换,将它们相互放置。添加另一个具有如下属性的元素。

颜色 - 不言自明

线型——

定义您希望此元素(最后一行的部分)成为的行类型。

注意:我们对这两个元素都使用虚线类型。如果单击“线型”按钮看不到线型,则可以加载线型。

加载线类型,如果您无法通过单击加载并从如下所示的列表中选择来查看所需的线类型。

使用虚线类型,我们设置两条线以在其中包含破折号。在这里,“填充”选项的两个功能开始发挥作用。

如下所示,第一个元素的颜色是从图层继承的。这基本上意味着一条带虚线的洋红色线条后面会有黄色,因为那是基础层。这可以保持为无色,这样您就可以在相同的间隔后有一条在不透明和透明之间交替的线。

现在预览显示一条白线,因为顶部的元素正在从预览为白线的图层中获取颜色。

第 5 步

将新配置文件设置为当前配置文件。

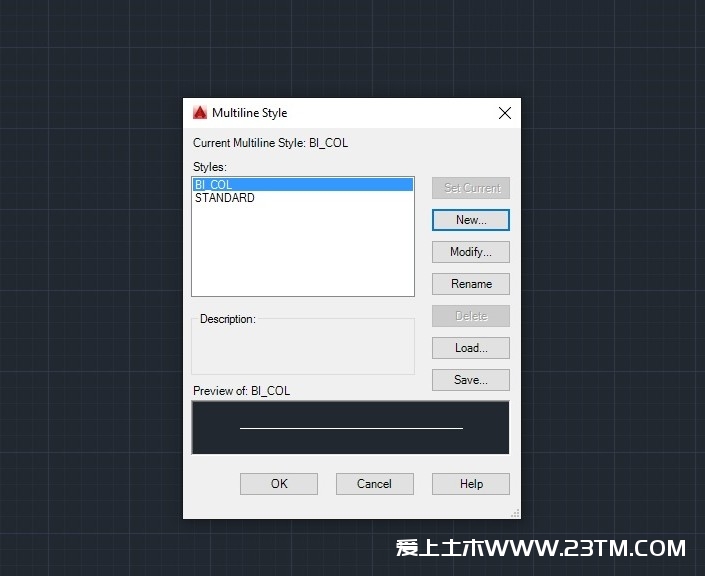

单击“设置当前”按钮。然后点击确定。(见下文)

AutoCAD中创建五彩线的方法技巧

有了这个,您已经为一些变通的多色线条准备了默认环境。让我们画画!

画画

第1步

划清界线

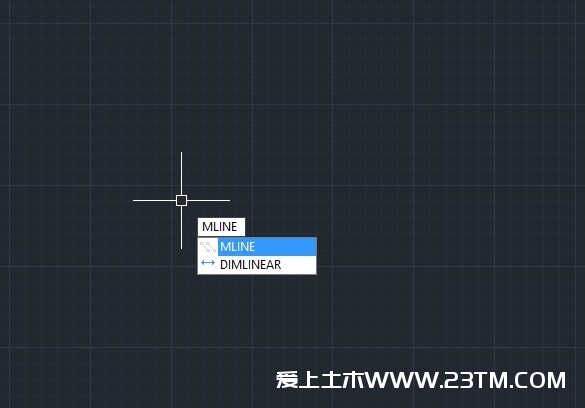

该线需要使用 MLINE 命令绘制。为此,键入命令

AutoCAD中创建五彩线的方法技巧

这将选择具有当前多样式轮廓的线条工具。现在画线。这是非常基本的,但只是为了消除每个人的困惑,颜色只会在提交绘图后显示。因此,如果您在第一次点击后没有看到两种色调,请不要灰心。(见下文)。

 就是这样!恭喜您在 AutoCAD 中获得了多色线条!
