AutoCAD中的圆角与倒角有什么区别?

2022年1月9日
评论
311

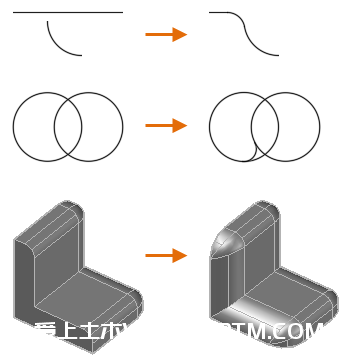

圆角或圆形通过二维相切圆弧链接两个对象,或者在三维实体的相邻面之间创建圆形过渡。

内角点称为圆角,外角点称为外圆角;这两种圆角均可使用FILLT命令创建

AutoCAD中的圆角与倒角有什么区别?

可以选择以下对象类型来定义圆角或外圆角:

二维多段线、三维实体和曲面(在AutoCADLT中不可用)、圆弧、圆、椭圆和椭圆弧、直线、射线、样条曲线、构造线

AutoCAD中的圆角与倒角有什么区别?

注:作为插入圆弧的替代方法,可使用BLEND命令通过相切样条曲线链接两个对象。

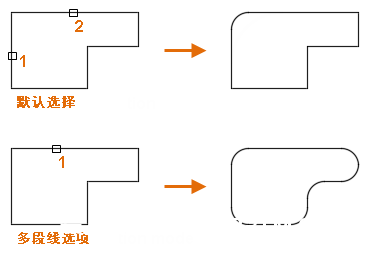

将圆角或外圆角添加到二维多段线

可以使用单个命令将圆角或外圆角插入二维多段线的单个顶点或 所有顶点。使用“多段线”选项将圆角或外圆角添加到多段线的每个顶点

AutoCAD中的圆角与倒角有什么区别?

注:还可以对多组对象的圆角或外圆角使用“多个”选项,而无需退出命令

你可以将圆角或外圆角添加到多段线,方法是将当前圆角半径设置为非零值,并选择两条相交的线段。选定线段之间的距离长度必须足以适应圆角半径,否则将无法插入圆弧。如果选定线段被圆弧段隔开,将删除该圆弧段并使用新的圆弧段进行替换

如果当前圆角半径设置为0并且两条选定线段被圆弧段隔开,将删除该圆弧段,并延伸两条线段,直到它们相交。

注:开放多段线的起始线段和终止线段形成圆角会生成闭合的多段线

外圆角并行性

可以创建相切于两条并行线、射线或参照线的圆角。当前圆角半径将被忽略,并调整为两个选定对象之间的距离。选定对象必须位于同一平面

第一选定的对象必须是直线或射线,而第二个对象可以是直线、射线或参照线。

AutoCAD中的圆角与倒角有什么区别?

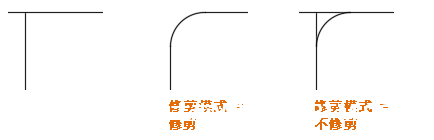

修剪和延伸对象

默认情况下,用于定义圆角或外圆角的选定对象将被修剪或延伸到生成的圆弧。可以使用“修剪”选项指定是更改选定的对象还是不作更改

AutoCAD中的圆角与倒角有什么区别?

如果“修剪”选项处于启用状态,并且多段线的两条线段处于选中状态,则添加的圆角或外圆角将与多段线连接作为圆弧段

倒角和斜角

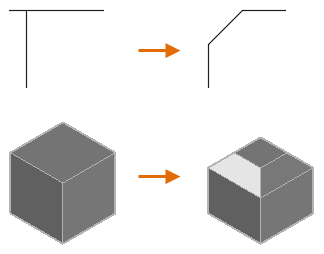

倒角或斜角使用成角的直线连接两个二维对象,或在三维实体的相邻之间创建成角度的面。

你可以使用CHAMFER命令来创建倒角或斜角

可以选择以下对象类型来定义倒角或斜角:

二维多段线、三维实体和曲面(在AutoCADLT中不可用)、直线、射线、构造线

AutoCAD中的圆角与倒角有什么区别?

倒角或斜角的长度和角度

倒角或斜角可以使用以下两种方法之一进行定义:距离或角度。当前定义倒角或斜角的方法是使用“方法”选项进行设置。

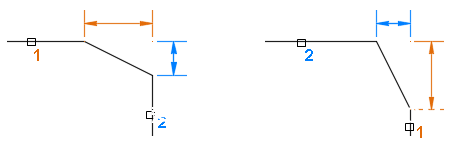

距离:形成的成角度线基于两个距离值。这两个距离值用于修剪或延伸选定的对象,以与形成的成角度线相交。第一个距离值影响选定的第一个对象,而第二个距离值影响选定的第二个对象

AutoCAD中的圆角与倒角有什么区别?

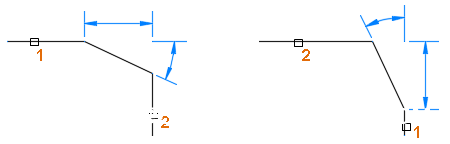

角度:形成的成角度线取决于距离和角度值。距离值和角度值用于修剪或延伸选定的对象,以与形成的成角度线相交。距离值直接影响选定的第一个对象

AutoCAD中的圆角与倒角有什么区别?

注:如果距离值和角度值均设为0,则选定的对象将被修剪或延伸,直到它们相交,且不创建任何成角度的线

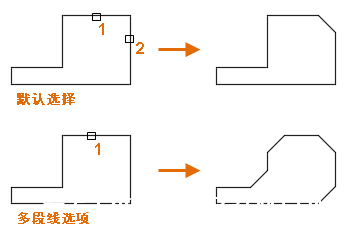

将倒角和斜切加入至2D聚合缐

可以使用单个命令将倒角或斜角插入二维多段线的单个顶点或所有顶点。使用“多段线”选项,将倒角或斜角添加到多段线的每个顶点。

AutoCAD中的圆角与倒角有什么区别?

注:也可使用“多个”选项对多组对象进行倒角和斜角操作,而无需退出命令

你可以通过将当前距离值或角度值设置为非零值,并选择两条相交的二维多段线线段,来将倒角或斜角添加到多段线。选定的线段间的距离必须足够长才能容纳形成的成角度线,否则将无法插入成角度的线。如果选定的线段间仅隔一个弧线段,则该弧线段将被删除并被替换为表示倒角或斜角的新线段。

如果当前距离值和角度值都设置为0且选定的两条线段被一个弧线段分隔开,则该弧线段将被删除,并且这两个线段会延伸至彼此相交。

注:为开放的多段线的开始段和结束段创建倒角会生成一个闭合的多段线。

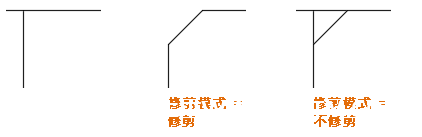

修剪和延伸对象

默认情况下,选择用来定义倒角或斜角的对象将被修剪或延伸至形成的成角度线。可以使用“修剪”选项指定是更改选定的对象还是不作更改

AutoCAD中的圆角与倒角有什么区别?

如果“修剪”选项处于启用状态,并且已选定多段线的两条线段,则添加的倒角或斜角将与该多段线相连,从而形成一条新线段
