好看的CAD倾斜尺寸标注是怎样做出来的?(三步教你CAD倾斜尺寸标注)

2022年1月12日
评论
898

如何进行倾斜尺寸标注,可能很多人都不知道,是不是尺寸标注倾斜?然而并没有那么简单。

什么是倾斜标注,虽然在CAD课程中比较基础,但是提高图纸合理性以及美观,是非常重要的。

这样说的根据是什么呢?在我们使用线性标注的时候,标注的数字经常会遮挡中心线,严格意义上来说,在图纸标注中出现这样的情况是错误的,标注数字必须移开。

接下来的三种方法来完成倾斜尺寸标注。

1、下面以中望CAD为例,把标注选中,选择蓝色夹点拖动到合适的位置是最常用的。

好看的CAD倾斜尺寸标注是怎样做出来的?(三步教你CAD倾斜尺寸标注)

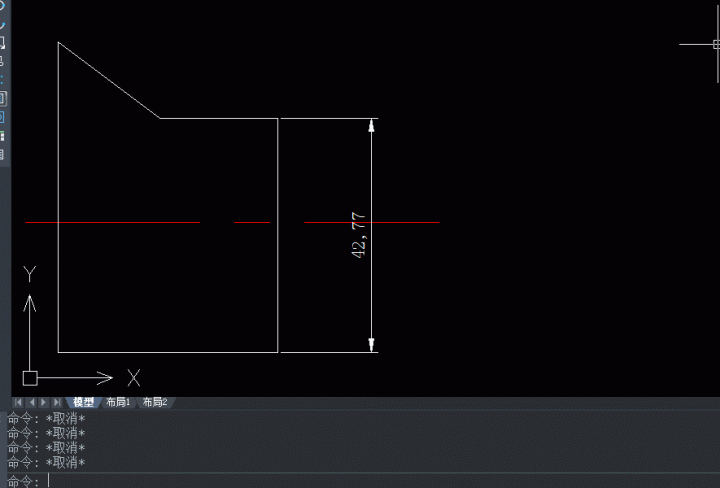

2、按快捷键BR打断遮住中心线的数字;

好看的CAD倾斜尺寸标注是怎样做出来的?(三步教你CAD倾斜尺寸标注)

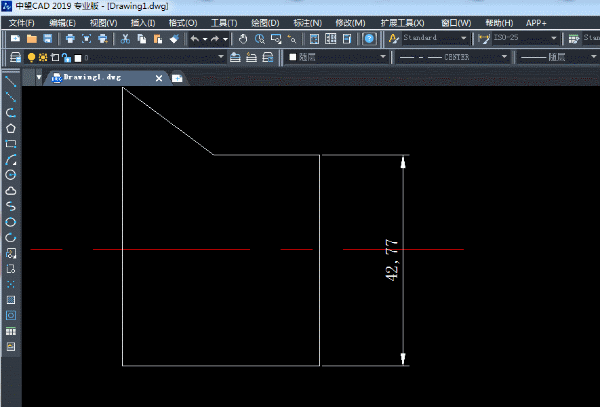

3、点击标注下拉菜单,点击“倾斜”选项;确定倾斜的标准;命令行会出现,把倾斜角度的文字输入;图中标注尺寸倾斜45度是我们要的,按回车键,标注尺寸就出现了逆时针倾斜了45度。

好看的CAD倾斜尺寸标注是怎样做出来的?(三步教你CAD倾斜尺寸标注)

倾斜尺寸标注怎么实现的几种方法就在上面了,如果不懂请留下评论,下次再给大家分享技巧。
