在CAD中绘制螺栓螺母的方法技巧

CAD中想要设计一个螺栓，该怎么绘制螺栓平面图呢？下面我们就来看看CAD螺栓设计方法，很简单的基础知识，有需要的朋友可以学习一下。

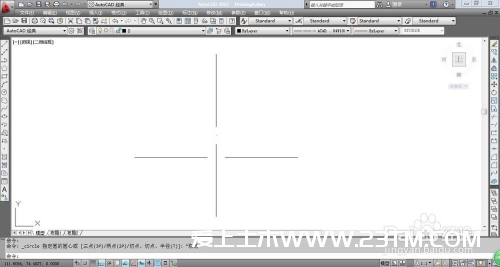

1、在辅助线设置选项里加载虚线，将两条辅助线画出来。

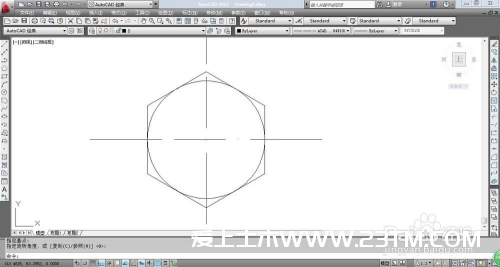

2、按C键快捷键命令来画圆，把半径为13.85的圆画出来，圆心为辅助线的交点，然后使用POL多边形快捷键命令，一个外切于圆的正六边形画出来。

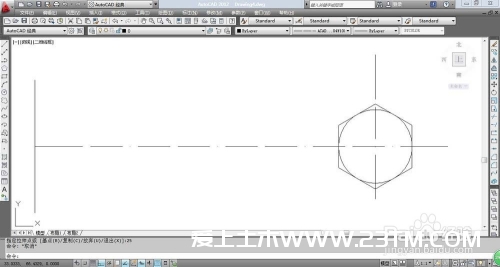

3、画一条直线在辅助线外面，将一条以辅助线端点为中点的直线画出来。

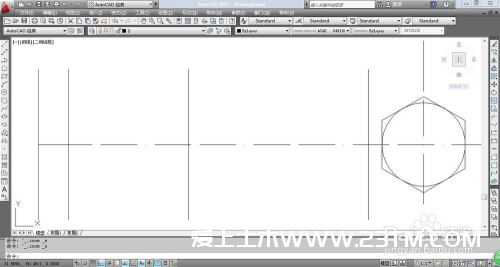

4、使用O键偏移命令快捷键，偏移到右边，首先进行10个单位偏移，把刚才偏移得到的直线选上，再进行40个单位的偏移，再把刚偏移得到的直线偏移60个单位。

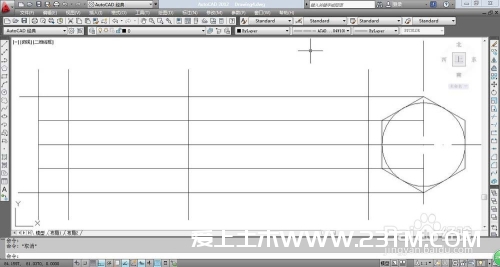

5、连接最外面的这条直线的中点和圆心，然后把这条直线选上，按O键偏移快捷键命令，然后各偏移8个单位分别向上向下，然后把正六边形的两个点捕捉绘制两条向左的直线。

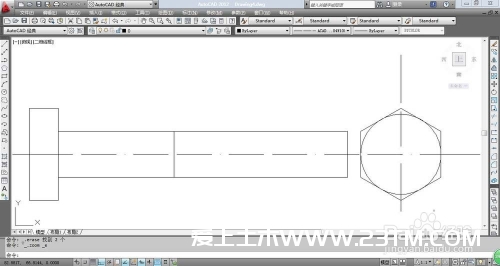

输入TR修剪快捷键命令，进行修剪，输入TR后我们可以直接按两次空格键，多余的线条就会被删除。制作螺栓就已经完成了。

总结

1.在辅助线设置当中进行虚线的加载，然后把两条辅助线画出。

2.使用画圆快捷键C,把半径为13.85的圆画出来，把圆心是辅助线的交点，然后再输入多边形快捷键POL，一个外切于圆的正六边形画出来。

3.画一条直线在辅助线外，画以辅助线端点为中点的直线。

4.使用O键偏移命令快捷键，偏移到右边，首先进行10个单位偏移，把刚才偏移得到的直线选上，再进行40个单位的偏移，再把刚偏移得到的直线偏移60个单位。

5.连接最外面的这条直线的中点和圆心，然后把这条直线选上，按O键偏移快捷键命令，然后各偏移8个单位分别向上向下，然后把正六边形的两个点捕捉绘制两条向左的直线。

6.输入TR修剪快捷键命令，进行修剪，输入TR后我们可以直接按两次空格键，多余的线条就会被删除。制作螺栓就已经完成了。

tips：使用快捷键来绘制平面图可以提高效率，各位小伙伴们加油，
