八个不为人知的CAD冷知识

2022年1月20日
评论
18

CAD八个不说不知道的冷知识,你知道几个?

众所周知,在CAD设计中绘图和修改相关命令是大家用得最多的。

对于这些命令基本不需要过多的讲解。

然而,仍然有很多关于文件、系统等相关知识是大家不常接触的。

今天就带来关于CAD中比较少见的冷知识,你都知道几个呢?

一、如何关闭CAD中的*BAK文件

两种方法

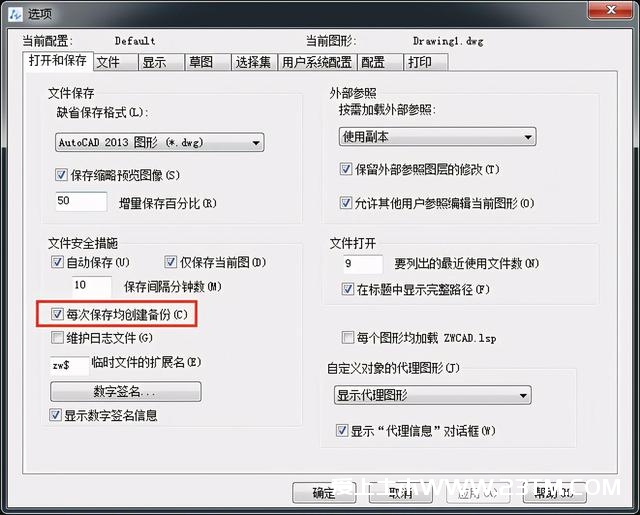

1、【OP】命令,在打开与保存栏目下,把“每次保存均创建备份”选项取消勾选即可。

八个不为人知的CAD冷知识

2、系统变量【ISAVEBAK】的值改为0,1是创建备份。

二、怎样测量带弧线的多线段的长度?

除了选中在特性栏查看之外,还可以用【LIST】命令查看。

三、如何将附图中的红色字改成灰色?

用修改块属性的方法【BATTMAN】

四、如何将视口的边线隐去?

用图层来控制,把视口建在单独的图层,关闭该图层就可以隐去视口边线。(如果对图层不熟悉,不要随便使用此方法)

五、如何让图幅线与介质的边线吻合?

如果你的图幅线是用块的方式,那么只要知道布局中的可打印区域就能定位了。

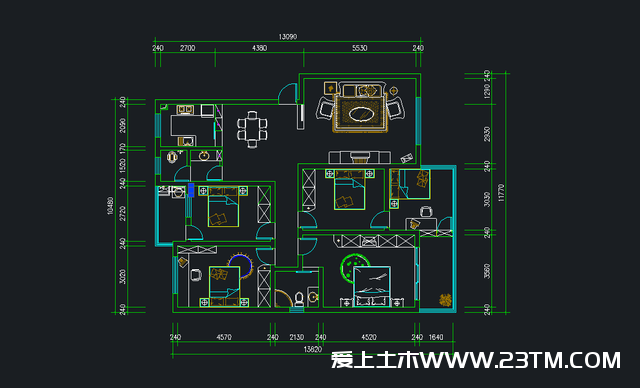

八个不为人知的CAD冷知识

六、如何画一条120长的圆弧?

用【LENGTHEN】命令,可以知道弧长,也可以改变弧长。

七、集旋转、移动和缩放等操作为一体的命令有吗?

有的,对齐命令【ALIGN】。

八、命令前加“-”和不加的区别是?

加“-”是该命令的命令行模式,不加是对话框模式。

什么意思呢?

加了的话,命令运行时不出现对话框,所有命令都是在命令行中输入的。

不加会出现对话框,参数的输入在对话框进行。

以PLOT打印命令为例

这是没加的,弹出对话框。

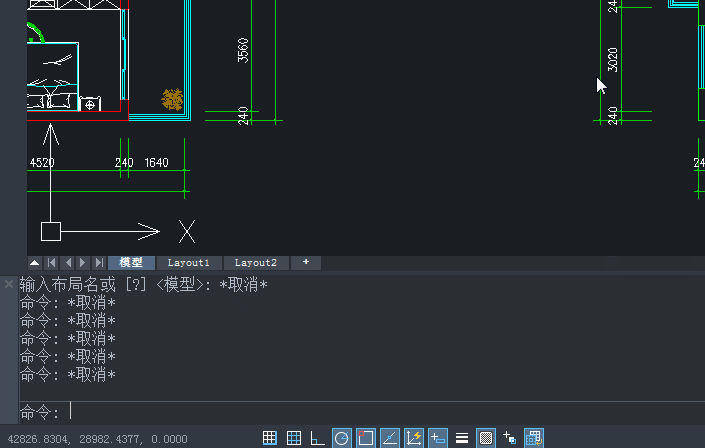

八个不为人知的CAD冷知识

这是加了的,只有命令行提示,非常明显的区别。

八个不为人知的CAD冷知识

以上关于CAD的冷知识,你都知道几个呢?
