后浇带规范化施工工艺要点有哪些？

本工艺手册为后浇带施工工艺手册，共分三部分。主要包括：地下室底板后浇带、地下室侧墙后浇带、地下室顶板及地上楼板后浇带。

本工艺手册对每项内容均按照施工准备、施工工艺、施工要点、质量检验标准做了介绍。

编制依据

GB50204-2015《混凝土结构工程施工质量验收规范》

GB50202-2002《建筑地基基础工程施工质量验收规范》

GB50666-2011《混凝土结构工程施工规范》

GB50164-2011《混凝土质量控制标准》

GB50208-2011《地下防水工程质量验收规范》

GB50108-2008《地下工程防水技术规范》

JGJ3-2010《高层建筑混凝土结构技术规程》

JGJ6-2011《高层建筑筏形与箱形基础技术规范》

JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》

JGJ166-2016 建筑施工碗扣式钢管脚手架安全技术规范

第一部分 地下室底板后浇带施工

一、施工准备

（一）技术准备

1、施工图会审已完成，图纸已审核并盖章确认。

2、编制专项施工方案并进行方案交底、技术交底

3、材料质保书留存，复试合格，有：橡胶止水带复试报告，混凝土材质书，钢板止水带合格证，钢筋复试报告等。

（二）机具准备

1、机械设备：砂轮切割机，电焊机，空压机，电锤

2、主要工具：泵车、混凝土振捣棒、手锤，凿子

（三）现场准备

1、现场垫层已施工完成并具备上人放线条件。

2、基础降水措施已到位，保证地下水位低于作业面以下。

二、施工工艺

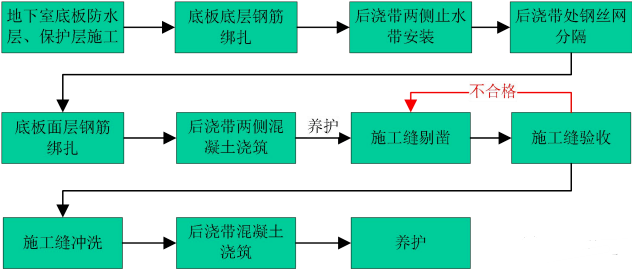

（一）工艺流程

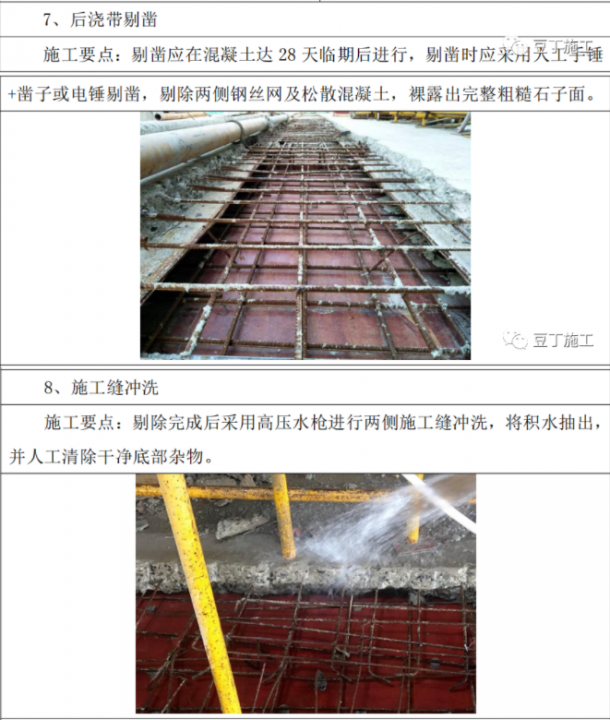

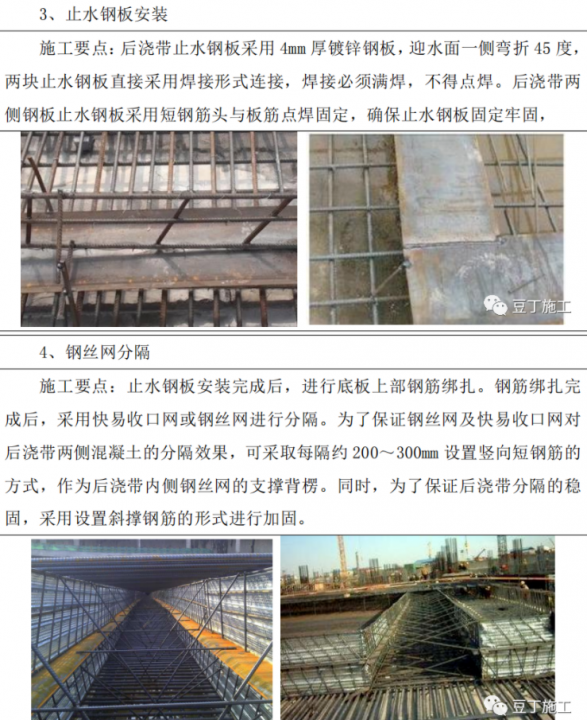

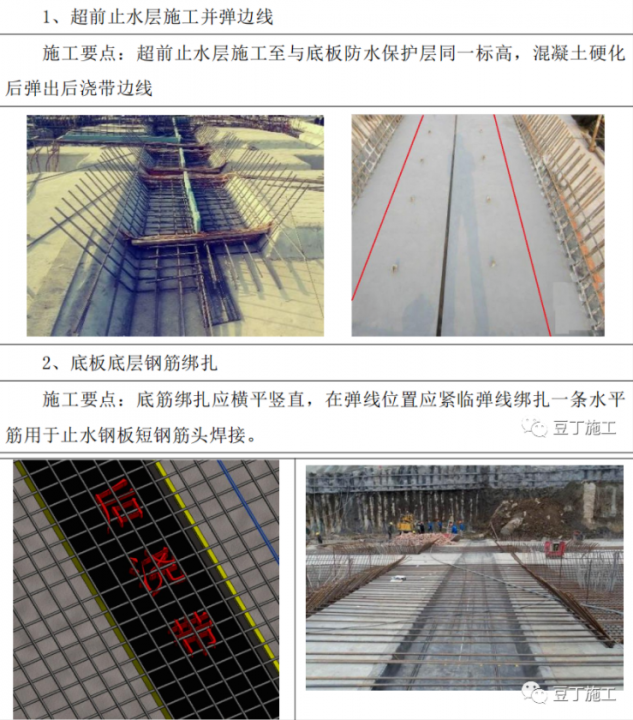

（二）施工要点

三、质量控制要点

（一）止水钢板的质量控制要点

1、止水钢板表面无油污，无断裂，无明显锈蚀。

2、止水钢板厚度为 3mm，宽不小于 300mm，弯折 30-50cm。

3、止水钢板采用焊接连接，焊缝应严密饱满，无漏焊，严禁焊穿钢板。

4、止水钢板安装应注意迎水面方向，不可反向安装。

5、钢板固定按照短钢筋头 20-30cm 一道设置，保证钢板稳固可靠，短钢 筋头设置在钢板正中位置。

6、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在底板上下面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。

（二）橡胶止水带质量控制要点

1、止水带宽度不小于 50cm，连接采用热压焊接，接头不得设置在转角处。

2、止水带转弯位置应做成圆弧形。

3、止水带并应再用专用钢筋固定，并与底板钢筋绑扎形成稳固结构。

4、钢丝网应紧贴钢筋头在先浇混凝土侧设置，保证止水钢板埋入深度。 在底板上下面纵横筋每个交接位置采用钢丝满扎固定，避免漏浆。

（三）后浇带剔凿质量控制要点

1、后浇带剔凿应在混凝土强度达 100%后进行。

2、剔凿应保证完成面为完整粗糙石子面。

3、剔凿完成后用水枪冲洗出石子面。

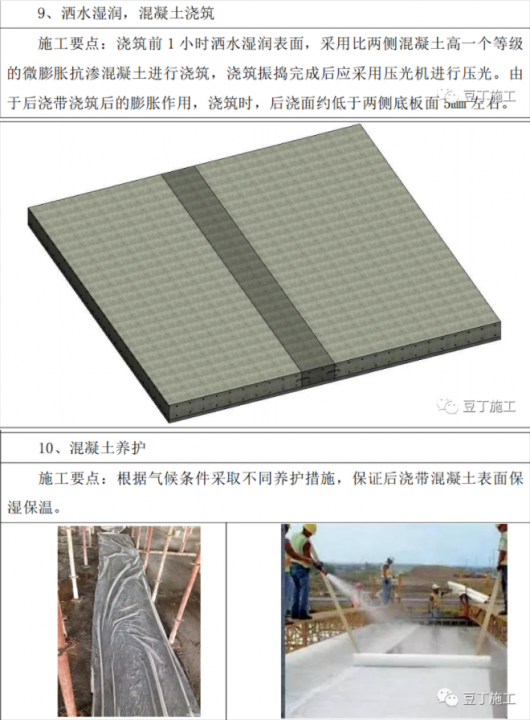

（四）混凝土浇筑及养护质量控制要点

1、混凝土浇筑应提前 1 小时洒水湿润作业面。

2、后浇带底部积水应抽干，杂物应清理干净。

3、混凝土限制膨胀率满足设计要求，标号应高于两侧混凝土一个标号。

4、浇筑过程连续，避免形成冷缝，振捣密实，面部与两侧混凝土平齐。

5、养护应保温保湿，养护时间不少于 14 天。

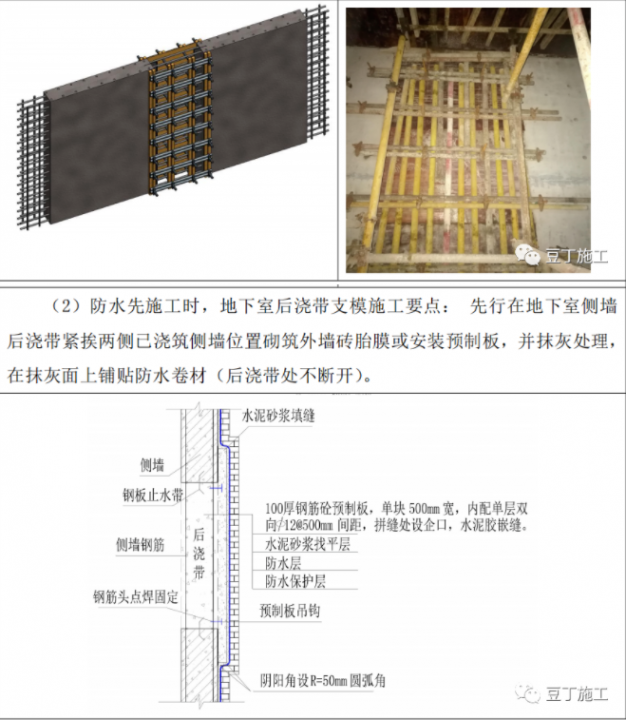

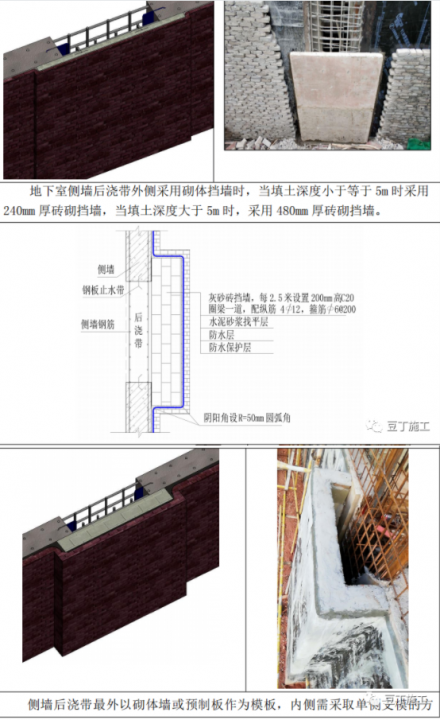

第二部分 地下室侧墙后浇带施工

一、施工准备

（一）技术准备

1、施工图会审已完成，图纸已审核并盖章确认。

2、编制专项施工方案并进行方案交底、技术交底

3、材料质保书留存，复试合格，有：橡胶止水带复试报告，混凝土材质书，钢板止水带合格证，钢筋复试报告等。

（二）机具准备

1、机械设备：砂轮切割机，电焊机，，空压机,电锤

2、主要工具：泵车、混凝土振捣棒、手锤，凿子

（三）现场准备

1、外墙防护脚手架已施工单位。

二、施工工艺

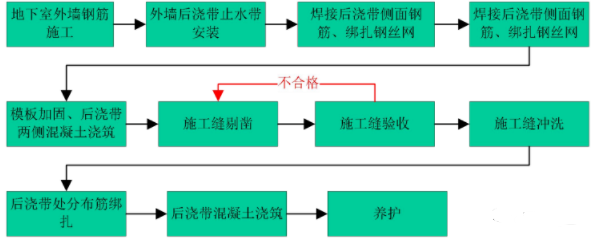

（一）工艺流程

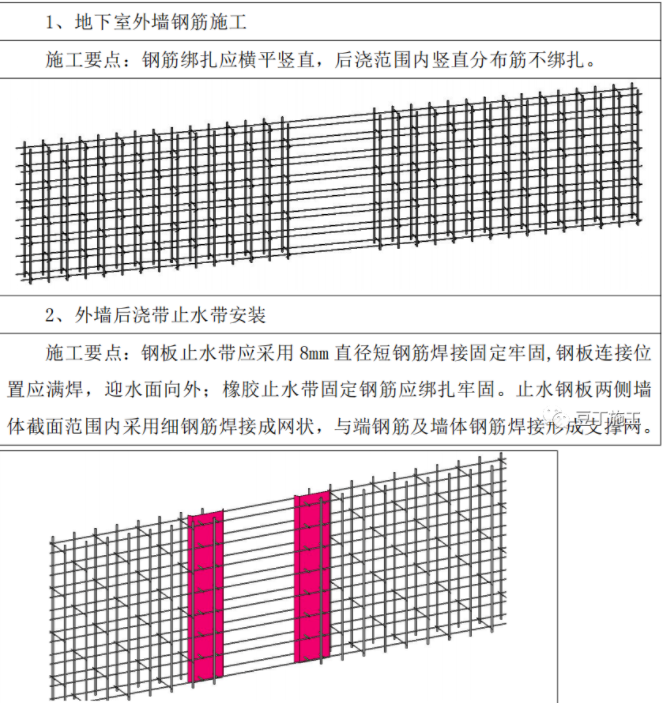

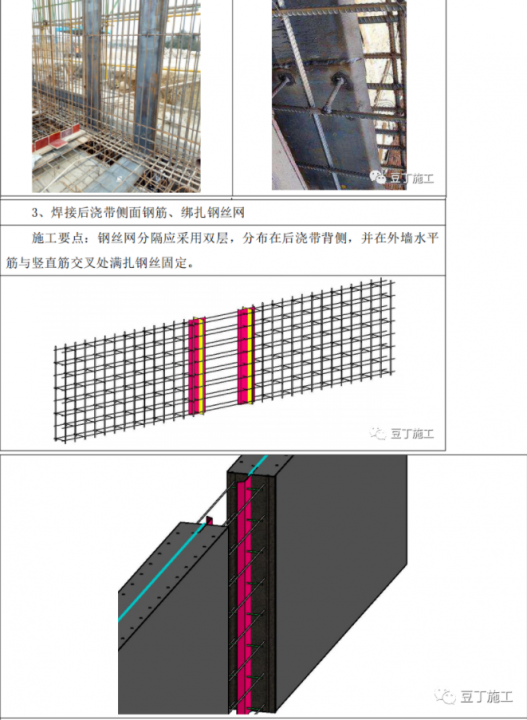

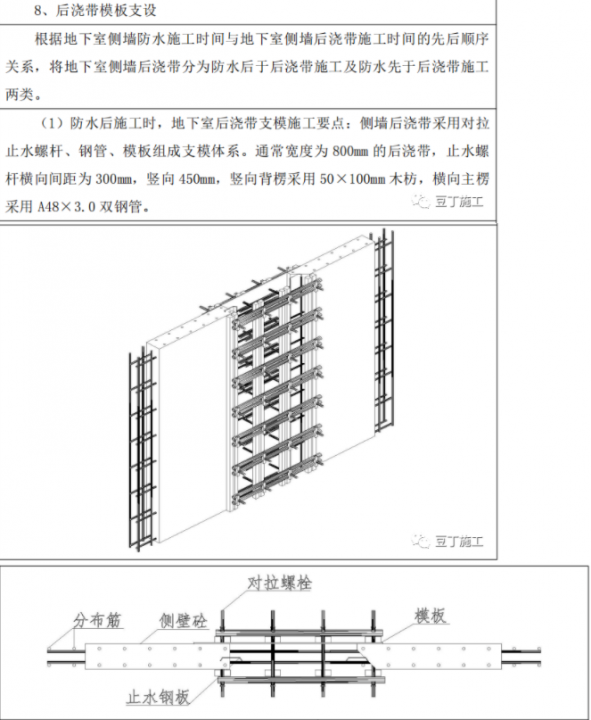

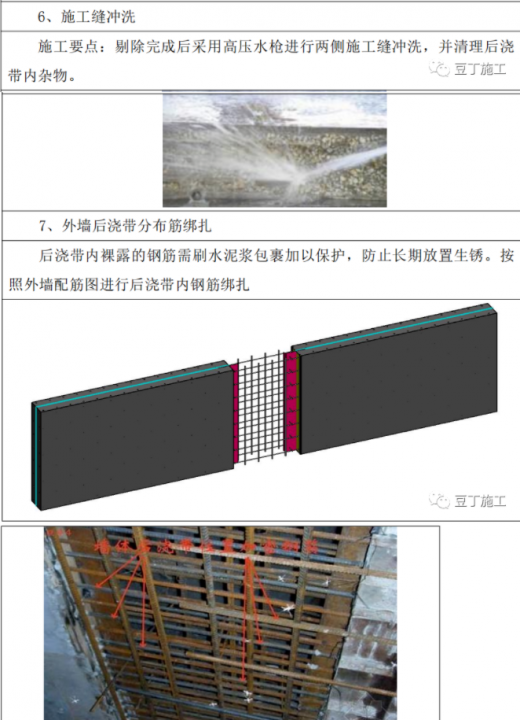

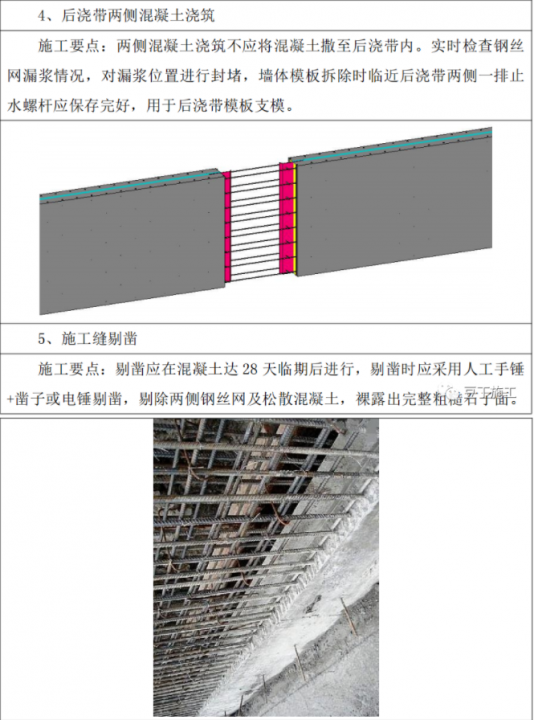

（二）施工要点
