家庭装修水路改造常用参考尺寸数据供参考

2022年2月22日
评论
190

家庭装修水路改造常用参考尺寸数据(尺寸以毛坏未处理墙地数据为准)常见预留尺寸供参考:

一:

1.台盆进水口50-55CM(离地)

2.洗菜盆进水口 40-50CM(离地)

3.拖把池进水口 75-80CM(离地)

4.洗衣机进水口 120CM(离地)

5.电热水器进水口 170CM(离地)

6.燃气热水器进水口 130CM(离地)

7.淋浴龙头进水口 110CM(离地)

8.淋浴龙头冷热进水口左右管距 14.5--15CM

9.坐厕进水口 20CM(离地)

10.坐厕排水口 30--32CM(离墙)

11.净身器排水口 26--30CM(离墙

家庭装修水路改造常用参考尺寸数据供参考

二:

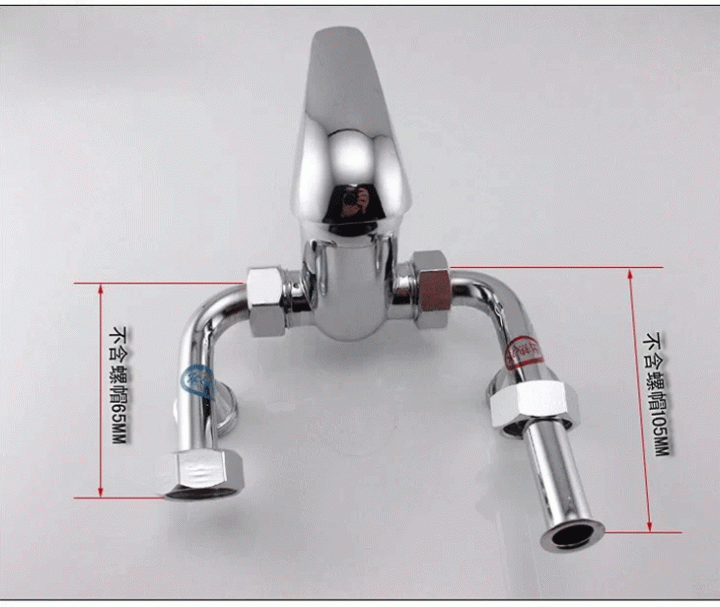

1、淋浴混水器冷热水管桩头中心间距150MM,桩头距地1050-1200MM;冷热水出口必须平行

2、上翻盖洗衣机水口高度1250MM; 拖把池桩头高度低200mm高800mm.

3、电热水器桩头高度1700MM、桩头直径-200MM;

4、马桶给水口距地200MM,距马桶后中心一般靠左250MM:

5、燃气热水器、距地 桩头高1400MM一1500MM、宽200MM

6、立柱盆的冷热水 桩头离地高度为550—500MM,下水道一定安装在立柱内,台盆下水管埋入墙内,

7、 厨房洗菜盆进水口离地450MM。——500MM

8、卫生间排污管用110MM PUC管,下水管用50—75MM PUC管,用PUC胶水固定试水后密封。

9、马桶后下水管一般坐厕中心离墙280—300MM,前下水一般坐厕中心离墙400-420mm、地漏口离墙200MM 10、安装浴缸前应检查防水是否完整,如无防水或防水破坏,须重做防水并高出浴缸100MM。

11、淋缸上的混合龙头的左右位置一定要安装在浴盆中间(先确定浴缸尺寸),桩头高为1200MM。中650MM。低250MM。间距150MM 12、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。连体坐便器要根据型号来确定出水口的位置,一般要留在马桶下水口正中左方250 MM处。

13、淋浴混水阀的左右位置正确,且装在浴缸中间(先确定浴缸尺寸),高度为浴缸上中150-200mm,按摩浴缸根据型号进行出水口预留。混水阀孔距一般保持在(暗装)150mm,,连杆式淋浴器要根据房高和业主个人需要来确定出水口位置。

14、 浴室防水层应该不低于1.8米.

15、洗脸盆PPRΦ32-50,洗菜池PPRΦ40-50。

16、太阳能水阀高度1100MM一2000MM 宽度150MM、上桩头放在顶上、另外再用PPR做一个出水管与埋在墙内、上桩头出顶、下桩头距地200MM小厨宝桩头、净水器桩头要放在橱柜里高距地300MM。

一、给排水验收的程序

1、检查冷热水管的质量是否符合标准:检查冷热水管是否符合卫生标准、安全标准;测量流量管径的大小、壁厚等;弄清楚水管的材质。目前用的最多的是ppr管、也有钢管、铜管和镀锌管;PPR等塑料水管的冷热水管有区别,热水管比冷水管的壁厚2毫米。

2、冷热水管的安装是否符合规范:水管的安装都有一定规范和工艺,要仔细检查水管的连接处是否严密和漏渗水现象,安装布管要牢固,水管过墙的套管四周一定要做防火堵料处理。

3、水表有无质量问题:外观检查一下水表是否有防护罩、避雷的接地连接,运转试验一下检验表数的记录是否正常。

4、打开龙头看是否有水:水质如何,是否有截止阀生锈影响水质,可以着开发商更换。检查每一个水龙头,观察上下水管道有无渗、漏、堵现象。需要注意的是,尽可能让水流大一点、急一点,一来看看水压,二来试试排水速度。

5、检验水管是否有足够的水压:这个需要用测压仪器来检测具体的水压,但是开水运转目测一下水压看看是否能满足家庭的正常用水。

6、下水管是否畅通、有无渗漏现象:下水管的检测比较困难,需要专业的仪器,不过可以接桶水试验一下,看看下水管是否畅通。

7、地漏:检查一下地漏是否有防臭功能,闻闻有没有泛味。

二、给排水验收的标准

1、给排水管材、管件的质量必须符合标准要求,排水管应采用硬质聚氯乙烯排水管材、件。

2、施工前需检查原有的管道是否畅通,然后再进行施工,施工后再检查管道是否畅通。隐蔽的给水管道应经通水检查,新装的给水管道必须按有关规定进行加压试验,应无渗漏,检查合格后方可进入下道工序施工。

3、排水管道应在施工前对原有管道临时封口,避免杂物进入管道。4、管外径在25mm以下给水管的安装,管道在转角、水表、水龙头或角阀及管道终端的100mm处应设管卡,管卡安装必须牢固。管道采用螺纹连接在其连接处应有外露螺纹,安装完毕应及时用管卡固定,管材与管件或阀门之间不得有松动。

5、安装的各种阀门位置应符合设计要求,便于使用及维修。

6、所有接头、阀门与管道连接处应严密,不得有渗漏现象,管道坡度应符合要求。
