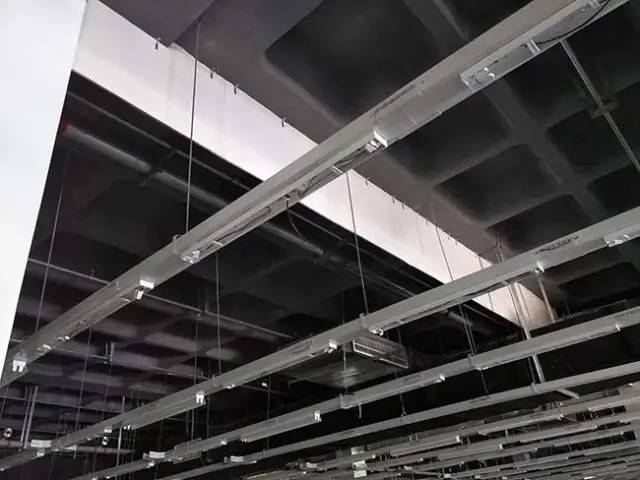

挡烟垂壁是指安装在吊顶或楼板下或隐藏在吊顶内，火灾时能够阻止烟和热气体水平流动的垂直分隔物。挡烟垂壁是用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。设置挡烟垂壁是划分防烟分区的主要措施。挡烟垂壁、结构梁及隔墙形成蓄积火灾烟气的储烟仓，火灾时，通过排烟系统将储烟仓内烟气排除。
固定式挡烟垂壁的主要材料有钢板、防火玻璃、不燃无机复合板、无机纤维织物等。
什么情况下需要安装挡烟垂壁?
根据《高层民用建筑设计防火规范》中规定，在设有排烟设施的走道和净高不超过六米的房间，应采用挡烟垂壁、隔墙或从顶棚下突出不小于0.50m的梁划分防烟分区。
在没有设置防排烟设施的建筑中不需要采用挡烟垂壁，需要设置时须严格安装消防规范执行，挡烟垂壁的作用是形成防烟分区，在头顶上组成若干储烟池，在火灾情况下收集烟气，防止烟气扩散。挡烟垂壁边沿与建筑物结构表面应保持较小距离，此距离不应大于20mm。
挡烟垂壁是一种很常用的消防设施，在火灾发生时能够有效进行烟区隔离分割，从而为人们的逃生疏散争取宝贵时间。这种消防设施在没有火情的时候多是卷起来的，只有在发生火灾接收到烟感之后才会垂落，平时安全的时候属于隐藏状态，因此相比起防火门窗之类的防火设施很多人并不太了解这种防火设施， 但是却不影响这种设备在火灾时发挥的作用和效果。为了让大家更好的了解认识这种设备，下面就为大家介绍一下这种设备是如何发挥防火作用的。
挡烟垂壁不同于防火门、窗，本体就直接就具有且发挥防火作用，而是需要有控制中心来接收外界烟感信号，才能够发挥作用。接收到信号后，就会自动启动垂壁的下落程序，其中的动力主要来自电机，垂壁下落来达到与烟区隔离的目的。大家不用担心下落速度过慢，一般来说在6秒之内都能够垂落完成，在防火作用速度和效果上是没有任何问题的。另外整个带高通常为500mm以上，从通用上来考虑，大于800mm的很少，如果需要通常得特别定制。
从挡烟垂壁发挥防火作用的原理来看是很简单的，核心内容就是烟感信号的输出与输入，用来挡烟的部分达到一定的距离高度，就能够有效的将横向流动而来的烟气进行隔离，与此同时这种设施多配套有相应的排烟装置，双重作用下能够更好的起到防火和争取救援时间的作用。
(1)挡烟垂壁的标牌应牢固，标识应清楚。
(2)挡烟垂壁金属零部件表面不允许有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷;其表面必须做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。
(3)卷帘式挡烟垂壁的挡烟部件不允许有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷;其表面应平直、整洁、美观。
(4)各零部件的组装、拼接处不允许有错位。
2)材料及零部件
(1)挡烟垂壁所用的各种原材料必须符合相应国家标准或行业标准的规定。
(2)挡烟垂壁所用的电机及控制箱(含按钮盒)应是经国家检测机构检验合格的产品。
(3)挡烟垂壁挡烟部件在(200±15)℃、(25±5)Pa差压时的漏烟量应不大于25m/(m·h)。
(4)卷帘式挡烟垂壁挡烟部件若由两块或两块以上织物缝制时，其搭接宽度应不小于20mm。
(5)单节挡烟垂壁的宽度不能满足防烟分区要求时，可用多节垂壁以搭接的形式安装使用，且搭接宽度应满足:
a)卷帘式挡烟垂壁应不小于100mm;
b)翻板式挡烟垂壁应不小于20mm。
(6)挡烟垂壁边沿与建筑物结构表面应保持最小距离，此距离不应大于20mm。
(7)卷帘式挡烟垂壁必须设置重量足够的底梁，以保证垂壁运行的顺利、平稳。
3)控制方式
(1)挡烟垂壁应与烟感探测器联动。当烟感探测器报警后，挡烟垂壁能自动下降至挡烟工作位置。
(2)挡烟垂壁接收到消防控制中心的控制信号后，应能下降至挡烟工作位置。
(3)系统断电时，挡烟垂壁能自动下降至挡烟工作位置。
4)运行性能
(1)卷帘式挡烟垂壁电动下降或机械下降的运行速度应≥0.07m/s。翻板式挡烟垂壁电动下降或机械下降的运行时间应<7s。
(2)挡烟垂壁应设置限位装置，当其运行至上、下限位时，能自动停止。
5)可靠性
(1)经1000次启闭操作后，挡烟垂壁应能正常运行。直径为(6±0.1)mm的探棒或长度为(15±0.1)mm、宽度为(24±0.1)mm的试块不能穿过挡烟垂壁的挡烟部件。
6)抗风摆性能
当挡烟垂壁承受(5±1)m/s风速时，其垂直偏角应不大于15°。
7)耐高温性能
挡烟垂壁在(620±20)℃温度下保持30min，其完整性不应破坏。
