CAD可以标注圆的半径，但是如何设置或修改半径的标注样式呢？下面我们以设置半径标注为例，看看具体的步骤。

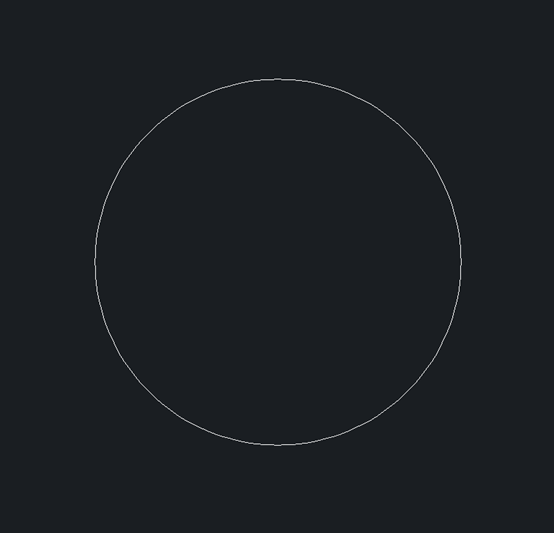

第一步，进入中望CAD软件后，先画一个圆

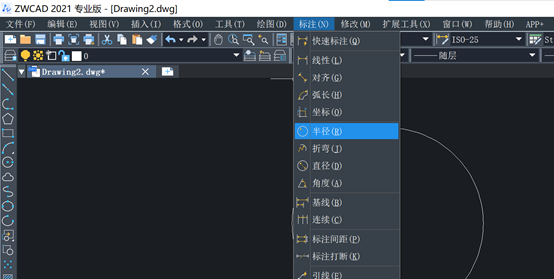

第二步，点击菜单上的“标注”，点击“半径”

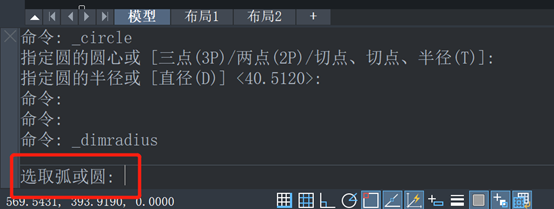

第三步，我们看见命令栏提示“选取弧或圆”

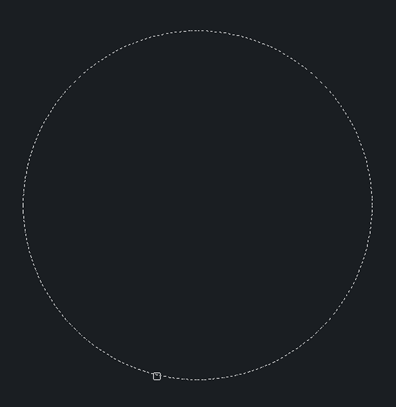

第四步，此时，鼠标变成方块形状，我们点击要标注半径的圆

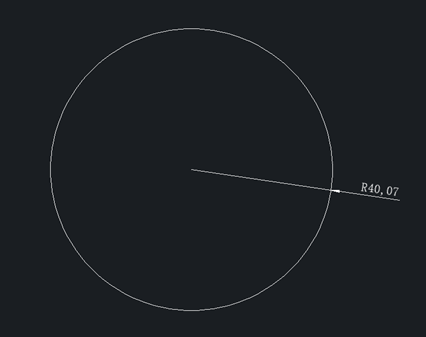

第五步，指定方向拉动鼠标，再次点击鼠标左键就可以达到下图效果

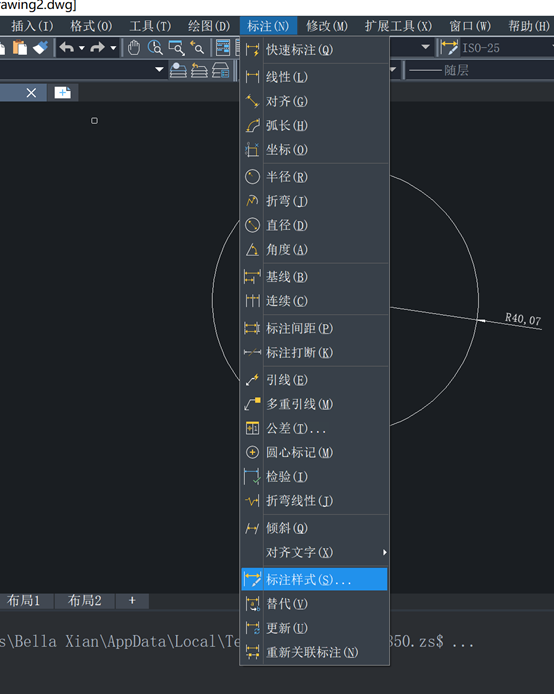

第六步，此时，圆的半径已经标注好了，我们可以点击菜单上的“标注”-“标注样式”
第七步，调出“标注样式管理器”，如下图所示，我们点击修改

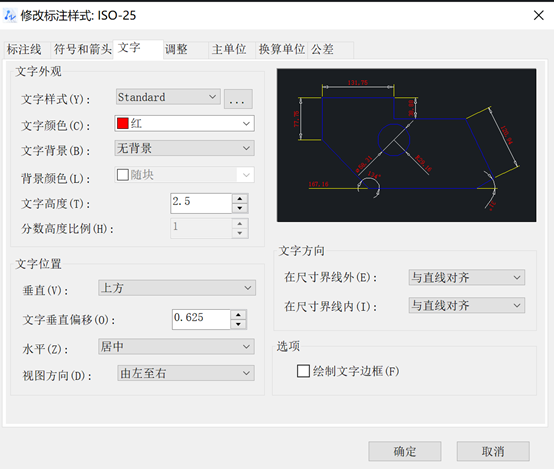

第八步，如下图的“修改标注样式”会话框可以修改标注线的颜色、线性、线宽等，还可以修改箭头和文字的样式

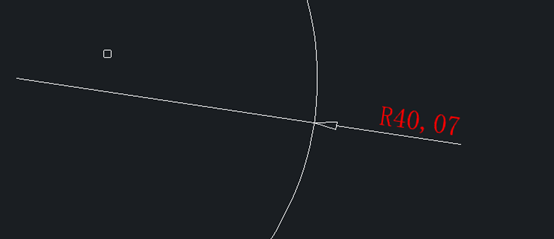

最后圆的半径标注可以修改成如下图所示的样式
