在CAD中输入钢筋符号、正负号、度数等特殊符号的技巧

2020年2月23日
评论
56

表示直径的“Ф”、表示地平面的“±”、标注度符号“°”在CAD也可以用%%C、%%P、%%D来输入。当选择宋体、黑体等操作系统自带的TTF字体时,在多行文字对话框中可以右键选择插入一些特定的符号,也可以选择“其他”插入列表中没有的符号,如下图所示。

在CAD中输入钢筋符号、正负号、度数等特殊符号的技巧

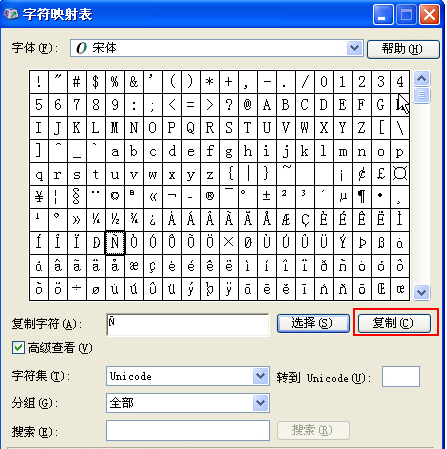

选择“其他”后弹出的对话框跟WORD类似,插入方法是选中符号后点“复制”按钮,然后在多行文字编辑器里粘贴,如下图所示。

在CAD中输入钢筋符号、正负号、度数等特殊符号的技巧

另外还有一些行业专业的特殊字体提供了一些特殊符号的输入,例如结构的钢筋符号,可以输入%%131、%132来输入不同等级的钢筋符号。这类符号只有单行文字支持,而且还需要使用支持这些符号的字体文件。
